首页  >  产品百科  >  FCMR19-8-5-A

FCMR19-8-5-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 8mm孔径, 19mm外径, 31.8mm长
供应商型号: 1864100
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FCMR19-8-5-A

FCMR19-8-5-A概述

    Ruland FCMR19-8-5-A 六束耦合器技术手册

    产品简介

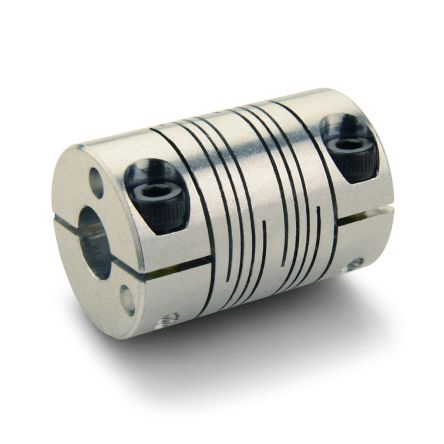

    Ruland FCMR19-8-5-A 是一款由单块材料精加工而成的八毫米×五毫米六束耦合器。其设计独特,具有较高的扭矩承载能力、低扭转弹性、较大的身体尺寸等特点。这款耦合器适用于轻负载功率传输的应用场景,例如伺服电机与丝杠之间的耦合。它的零回隙设计和平衡结构使得它在高达6,000 RPM的速度下仍能减少振动,从而确保高效稳定的运行。

    技术参数


    - 外径(OD): 19.1 mm
    - 长度(L): 31.8 mm
    - 内径(B1): 8 mm
    - 内径(B2): 5 mm
    - 轴最大插入深度(B1/B2 Max Shaft Penetration): 15.4 mm
    - 公差: 内径B1:+0.025 mm / -0.000 mm;内径B2:+0.025 mm / -0.000 mm
    - 螺钉材质: 合金钢(带Nypatch®)
    - 螺钉拧紧扭矩: 2.1 Nm
    - 角位移(Angular Misalignment): 3.0°
    - 平行位移(Parallel Misalignment): 0.20 mm
    - 轴向运动(Axial Motion): 0.13 mm
    - 转动惯量(Moment of Inertia): 1.037 × 10^-6 kg-m²
    - 最大速度(Maximum Speed): 6,000 RPM
    - 温度范围: -40°F 到 225°F (-40°C 到 107°C)

    产品特点和优势


    Ruland FCMR19-8-5-A 耦合器的最大优势在于其独特的设计,能够显著提高扭矩承载能力和降低扭转弹性。其零回隙和平衡设计使其在高转速情况下表现出色,适用于精密机械传动系统。采用高质量材料和先进的生产工艺保证了其在极端环境下的可靠性和耐用性。同时,附带的Nypatch®防震硬件确保了安装过程中的均匀受力,提高了整体系统的稳定性和可靠性。

    应用案例和使用建议


    这款耦合器适用于需要精确传动和稳定运行的应用场合,例如自动化设备中的伺服电机与丝杠连接。在实际使用过程中,需要注意按照规定的轴向位移和角位移参数进行正确安装。如果使用的是最小标准孔径或者轴径小于规定尺寸,应注意防止打滑现象发生。定期检查并根据实际情况调整安装参数是保证其长期稳定运行的关键。

    兼容性和支持


    Ruland FCMR19-8-5-A 耦合器与多种类型的电机和传动装置兼容,可以灵活应用于不同的工业应用场景。制造商提供了详尽的技术支持和售后服务,包括详细的安装指南和技术咨询,确保用户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 安装时如何避免螺钉损坏?
    A: 在初次拧紧螺钉时要遵循推荐的扭矩值,并使用指定型号的扳手。
    - Q: 如何确定设备是否适合使用该耦合器?
    A: 用户需自行判断设备的具体应用需求,并参考技术手册中的指导进行选择。
    - Q: 长时间使用后如何维护?
    A: 定期检查安装情况,必要时重新调整扭矩,并注意检查防震硬件的状态。

    总结和推荐


    综上所述,Ruland FCMR19-8-5-A 六束耦合器凭借其高性能和可靠的品质,在轻负载功率传输领域具备显著的优势。其出色的抗振能力和广泛的适用性使其成为众多精密机械设备的理想选择。建议在相关应用场景中优先考虑使用该产品,以获得更好的运行效果和用户体验。

FCMR19-8-5-A参数

参数
长*宽*高 31.8mm(长度)
零件状态 在售
包装方式 袋装

FCMR19-8-5-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FCMR19-8-5-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FCMR19-8-5-A FCMR19-8-5-A数据手册

FCMR19-8-5-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
