OF-MCL-40-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 40mm轴直径, 一件, 夹紧螺丝, 铝, 60mm外径, 15mm宽度
供应商型号: 1747127
供应商: 海外现货
标准整包数: 1

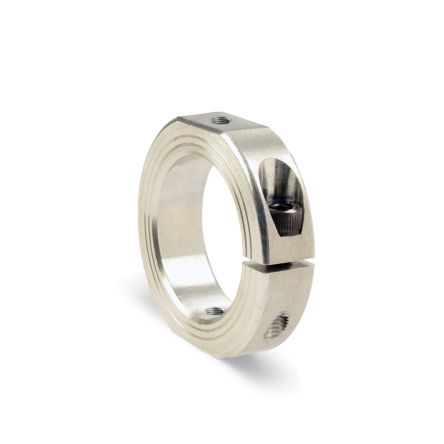

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-40-A

OF-MCL-40-A概述

    # Ruland OF-MCL-40-A 铝制一体式夹紧型轴环技术手册

    1. 产品简介


    Ruland OF-MCL-40-A 是一款用于工业机械和自动化设备的铝制一体式夹紧型轴环,具有卓越的设计和性能表现。其主要功能包括引导、定位、间隔、组件固定及对齐等。该轴环适用于多种机械设备的传动系统、旋转部件以及其他需要精确对齐的应用场合。由于其独特的设计和材料选择,这款轴环能够为工程师提供可靠且高效的机械连接解决方案。

    2. 技术参数


    | 参数名称 | 规格值 |

    | 轴径(B1) | 40 mm |
    | 轴径公差 | +0.050 mm / -0.012 mm |
    | 外径(OD) | 60 mm |
    | 清除直径(C) | MAX 65.6 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 穿孔直径(M6) | 6 mm |
    | 扁平面间距(F) | 55 mm |
    | 扁平面到轴孔距离(FB) | 7.5 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 锁紧螺钉尺寸(M6×18) | 6 mm × 18 mm |
    | 锁紧螺钉材料 | 合金钢 |
    | 扳手尺寸(Hex Wrench) | 5.0 mm |
    | 坐力扭矩(Seating Torque) | 16 Nm |
    | 锁紧螺钉位置(R) | 24.99 mm |
    | 螺钉数量 | 1 ea |
    | 材料规范 | 2024-T351 铝材 |
    | 工作温度范围 | -40°F 至 225°F |
    | 国家原产地 | 美国 |

    3. 产品特点和优势


    - 无需损坏轴体:独特的夹紧设计确保不会损伤轴表面。
    - 易于拆卸与调整:适合多次安装与移除操作。
    - 高精度:TIR(Total Indicated Runout)≤0.05 mm,保证了极高的垂直度和平行度。
    - 优异的耐用性:采用经过热处理的2024-T351铝合金,兼具强度与轻量化。
    - 符合环保标准:RoHS3 和 REACH认证,确保产品无毒环保。
    - 美国制造:严格的质量控制流程和专利工艺保障。

    4. 应用案例和使用建议


    应用案例
    - 工业机器人关节连接点
    - 数控机床的主轴固定装置
    - 自动化生产线中的导向装置
    - 包装机上的同步轮支撑结构
    使用建议
    1. 在首次安装前,确保清洁整个轴面并涂抹适量润滑油以减少摩擦。
    2. 检查轴孔直径是否符合要求,避免过大或过小造成不必要的应力集中。
    3. 安装过程中,逐步拧紧螺钉至指定坐力扭矩,分步检查轴环的稳定性和位置准确性。

    5. 兼容性和支持


    该轴环可广泛配合各类标准件使用,例如电机输出轴、滚珠丝杠以及齿轮箱输入端。同时,Ruland公司提供了全面的技术支持服务,包括产品选型指导、现场安装培训和技术文档更新等。如有任何疑问,可通过官网联系客服获取帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 轴环无法完全贴合轴表面 | 检查轴表面是否有杂质或毛刺,必要时重新打磨处理 |
    | 螺钉容易松动 | 确认螺钉材质是否符合要求,并定期检查坐力扭矩 |
    | 使用一段时间后出现滑脱现象 | 更换更高强度等级的螺钉,或者改用双螺母加固方式 |

    7. 总结和推荐


    Ruland OF-MCL-40-A 是一款专为高精度需求设计的一体式夹紧型轴环,以其出色的性能和可靠的质量赢得了市场的高度评价。对于需要频繁调整或长期使用的场景来说,这款产品无疑是最佳选择之一。如果您正在寻找一款既能满足严苛工况又能提供长久使用寿命的产品,那么强烈推荐您考虑此款轴环。总体而言,这是一款值得信赖且极具性价比的工业级零部件。

OF-MCL-40-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-40-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
