MJCC33-12-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 梅花联轴器 联轴器, 12mm孔径, 33mm外径, 44.5mm长
供应商型号: 1747240
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 MJCC33-12-A

MJCC33-12-A概述

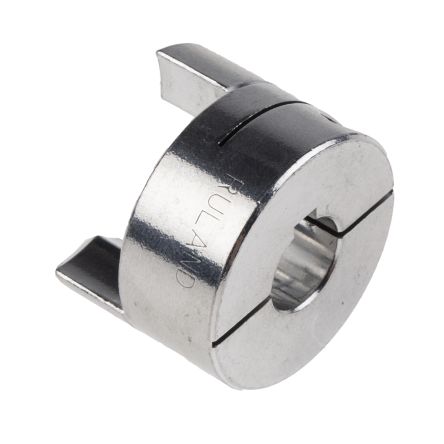

    MJCC33-12-A 零背隙弹性联轴器夹持式联轴器毂

    1. 产品简介


    Ruland MJCC33-12-A 是一种零背隙弹性联轴器夹持式联轴器毂,适用于高转速和精确度要求较高的应用场景。它具有12毫米孔径、4毫米键槽、外径为33.3毫米和长度为15.0毫米的特点。这种三件套设计由两个铝制联轴器毂和一个弹性插入件(称为蜘蛛)组成,形成轻量化且低惯性的联轴器,最高可承受8,000 RPM的转速。此三件套设计允许用户灵活组合不同的夹紧式或压螺式联轴器毂,适用多种孔径标准。此外,提供的蜘蛛有不同的硬度等级,用户可根据应用需求进行选择。

    2. 技术参数


    - 孔径(B1):12 mm
    - 键槽(K):4 mm
    - 最大轴向穿透深度:15.0 mm
    - 外径(OD):1.313 in (33.3 mm)
    - 轴承支撑:全轴承支撑
    - 最大速度:8,000 RPM
    - 力矩规格:取决于所选的插入件
    - 偏移量:取决于所选的插入件
    - 惯性力矩:5.616 x 10^-6 kg-m^2
    - 材料:2024-T351铝合金棒
    - 表面处理:亮光处理
    - 安装螺丝:1个M3不锈钢螺丝
    - 硬化设计:是
    - 零背隙:是
    - 安全失效:是
    - 温度范围:-10°F至180°F(-23°C至82°C)

    3. 产品特点和优势


    - 零背隙设计:确保精确传递扭矩,无背隙,适用于高精度应用。
    - 轻量化低惯性:设计减轻了联轴器的重量,适合高速旋转应用。
    - 可定制性强:通过不同硬度的蜘蛛和不同类型的毂实现多样化应用。
    - 高性能材料:使用符合RoHS3和REACH标准的铝合金,确保环保合规。
    - 严格制造控制:在美国马萨诸塞州Marlborough工厂生产,采用专有工艺,保证产品质量。

    4. 应用案例和使用建议


    - 高精度伺服电机:在高精度伺服系统中用于驱动精密机械。
    - 自动化设备:广泛应用于机器人手臂和自动化生产线中,确保稳定和精确的动力传输。
    - 安装建议:安装时需确保两毂之间保持适当的间隙,避免金属直接接触,防止损伤。
    - 使用建议:建议在使用前详细阅读安装指南,并根据应用需求选择合适的蜘蛛硬度等级以获得最佳性能。

    5. 兼容性和支持


    - 该产品兼容多种标准孔径和键槽设计,可以与各类标准轴配合使用。
    - 厂商提供技术支持和售后服务,以确保用户能够正确安装和维护产品。

    6. 常见问题与解决方案


    - 问题1:无法对准两个毂的中心。解决方案:确保两个毂的孔径精确对齐,并使用适当的夹具和工具帮助对准。
    - 问题2:无法达到推荐的扭矩值。解决方案:检查所有安装部件是否已正确拧紧,并确保使用的螺丝规格符合要求。

    7. 总结和推荐


    综上所述,Ruland MJCC33-12-A 零背隙弹性联轴器夹持式联轴器毂是一款性能优越的产品,尤其适用于需要高精度、高速度和高可靠性动力传输的应用场合。其独特的零背隙设计、轻量化和可定制性使其在市场上具备显著的优势。强烈推荐在需要高精度伺服系统和自动化设备中使用。

MJCC33-12-A参数

参数
长*宽*高 44.5mm(长度)
包装方式 袋装

MJCC33-12-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MJCC33-12-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MJCC33-12-A MJCC33-12-A数据手册

MJCC33-12-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 219.8754
5+ ¥ 215.1068
10+ ¥ 208.9144
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 219.87
直接购买
加入购物车
