OF-MSP-10-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 两件, 夹紧螺丝, 黑色氧化, 碳钢, 24mm外径, 9mm宽度
供应商型号: 1747133
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-10-F

OF-MSP-10-F概述


    产品简介

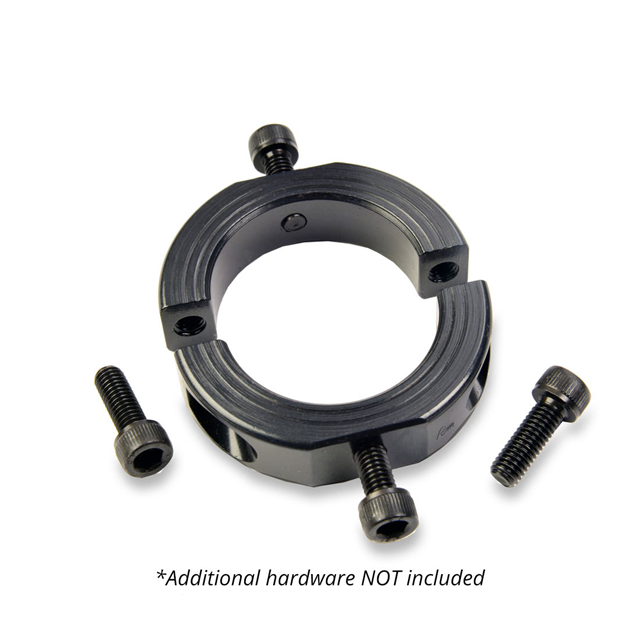

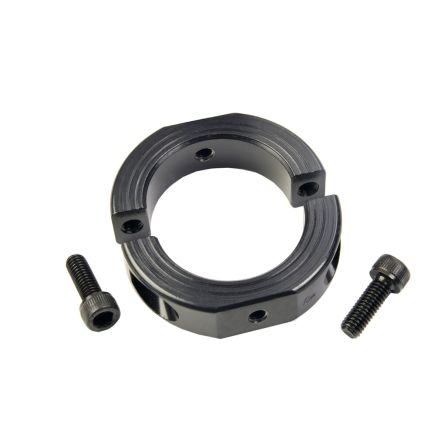

    Ruland OF-MSP-10-F是一款双件式夹紧型轴环,具有10毫米的孔径、24毫米外径和9毫米宽度。此轴环带有外圆面扁平部分和螺纹孔,可以用于将轴环彼此连接或安装到相邻组件上。这款轴环广泛应用于导向、间隔、止动、安装及组件对齐等方面。制造商可以从其高精度的端面与孔径垂直度(TIR≤0.05毫米)中受益,这在轴环用作负载轴承面、机械止动或安装齿轮或轴承时尤为重要。Ruland采用专有的工艺来保持优异的装配精度、表面处理和紧固力。

    技术参数


    - 孔径:10毫米,公差为+0.050毫米/ +0.012毫米
    - 外径:24毫米,最大间隙直径为26.3毫米
    - 宽度:9毫米,公差为+0.076毫米/ -0.254毫米
    - 带螺纹安装孔:M3
    - 跨扁平间距:20毫米
    - 锻制紧固螺钉:M3x10
    - 螺钉材料:合金钢
    - 内六角扳手尺寸:2.5毫米
    - 座椅扭矩:2.1牛·米
    - 螺钉位置:8.51毫米
    - 螺钉数量:2个
    - 螺钉材料规格:1215低碳钢棒材
    - 工作温度范围:-40°F至350°F(-40°C至176°C)
    - 表面处理:热黑氧化处理,并浸渍了环烷油,离心干燥

    产品特点和优势


    1. 高精度垂直度:轴环的端面与孔径垂直度达到了行业领先的TIR≤0.05毫米标准,适用于负载承载面、机械止动以及组件安装如齿轮或轴承的对齐需求。
    2. 免伤轴设计:夹紧式设计不会损伤轴表面,易于拆卸,且可以无限次调整。
    3. 优秀的材料处理:使用1215低碳钢,通过专有黑氧化处理,提高了持紧力和抗腐蚀能力。
    4. 环保与合规:RoHS2和REACH符合标准,确保在生产过程中不会释放有害物质。
    5. 高品质制造:在美国马萨诸塞州马尔伯勒工厂制造,严格控制质量,并使用专有工艺。

    应用案例和使用建议


    应用案例
    - 机械设备:用于各种机械系统中,实现负载分配、机械停靠、组件固定等功能。
    - 自动化设备:在自动化生产线中,用于精准定位和固定移动部件。
    使用建议
    - 在组装过程中,确保正确安装螺钉,以达到正确的座椅扭矩(2.1牛·米),避免松动或脱落。
    - 检查安装后的垂直度是否符合要求,以确保长期运行稳定性和可靠性。

    兼容性和支持


    - 兼容性:本产品可与其他标准M3螺纹配件兼容。
    - 技术支持:Ruland提供全面的技术支持和售后服务,确保客户在使用过程中的疑问得到及时解答。

    常见问题与解决方案


    - Q: 安装时发现轴环与轴之间的间隙过大怎么办?
    A: 检查孔径公差是否符合要求,确保轴的直径也在公差范围内。必要时更换轴或重新检查装配工艺。
    - Q: 如何防止螺钉在使用中松动?
    A: 确保螺钉紧固到位并达到规定的座椅扭矩,定期检查并维护以保证最佳状态。

    总结和推荐


    Ruland OF-MSP-10-F是一款高效可靠的轴环产品,凭借其出色的垂直度、优良的材料处理工艺和高效的紧固能力,在机械工程和自动化设备领域表现出色。如果你需要一款既能承受较高载荷又能精确对齐的轴环产品,Ruland OF-MSP-10-F将是您的不二之选。

OF-MSP-10-F参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-10-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-10-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-10-F OF-MSP-10-F数据手册

OF-MSP-10-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 116.1995
5+ ¥ 111.2462
10+ ¥ 107.5688
库存: 0
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
直接购买
加入购物车
