OD32/51-AT

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 50.8mm, 28.5Nm扭矩
供应商型号: 7458175
供应商: 欧时
标准整包数: 5
RULAND MANUFACTURING 气动/液压/传动设备 OD32/51-AT

OD32/51-AT概述


    产品简介

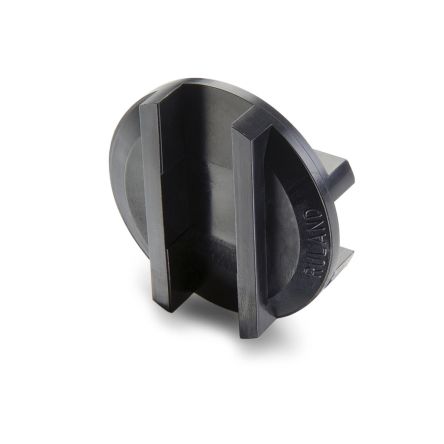

    Ruland的OD32/51-AT是一种Oldham联轴器盘,专为配合外径(OD)为2.000英寸(50.8毫米)的法兰设计。它属于三件式设计的一部分,其中包括两个阳极氧化铝合金或不锈钢法兰以及一个中间盘。这种设计使得联轴器能够高度定制,并且容易结合带有英制或公制、键槽或无键槽的法兰。OD32/51-AT采用乙缩醛材料制成,具有零背隙和高扭矩刚性。适用于多种机械系统中,尤其是高并行偏差的应用场景,能够有效地降低敏感系统组件(如轴承)上的负荷,减少振动,并提供低至10%的耦合外径偏差补偿。

    技术参数


    - 外径(OD):2.000英寸(50.8毫米)
    - 额定扭矩:250英寸-磅(28.25牛米)
    - 静态断裂扭矩:750英寸-磅(85.0牛米)
    - 角度偏差:0.5度
    - 并行偏差:0.010英寸(0.25毫米),最大并行偏差:0.200英寸(5.08毫米)
    - 轴向运动:0.008英寸(0.20毫米)
    - 扭转刚度:200.0磅-英寸/度(22.73牛米/度)
    - 惯性矩:0.03027磅-英寸²(8.858×10⁻⁶千克-米²)
    - 最高速度:4,500转/分钟
    - 需要全轴承支撑:是
    - 是否零背隙:是
    - 是否有机械保险丝:是
    - 工作温度范围:-10°F至150°F(-23°C至65°C)

    产品特点和优势


    OD32/51-AT的优点包括高扭矩刚性、低背隙和大并行偏差补偿能力。其设计能够适应多种机械系统的不同需求,特别是在需要高并行偏差补偿的场合。由于采用了乙缩醛材料,它还具备良好的耐磨性和化学稳定性。此外,此产品符合RoHS3和REACH标准,适用于广泛的工业应用。

    应用案例和使用建议


    应用案例:
    - 机械设备中的动力传输系统
    - 高速旋转设备
    - 需要高并行偏差补偿的机械臂和机器人系统
    使用建议:
    - 在安装前,确保两轴之间的偏差参数(角度、并行偏差、轴向运动)都在规定的范围内。
    - 安装时,正确调整各部分的位置,确保驱动销与扭矩盘对齐,并注意留出足够的空间以允许轴向移动。
    - 根据推荐的紧固力矩值进行紧固,避免过紧导致的损伤。

    兼容性和支持


    OD32/51-AT与各种型号的阳极氧化铝合金或不锈钢法兰兼容,可以灵活应用于多种工业场景。制造商Ruland提供全面的技术支持和服务,帮助客户解决任何安装或使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:轴向运动量不足。
    - 解决办法: 确保插入正确厚度的垫片,检查安装过程中的操作步骤是否正确。

    - 问题2:背隙不理想。
    - 解决办法: 调整安装顺序,重新对准各个部件,确认驱动销正确安装到扭矩盘的沟槽中。

    - 问题3:无法达到额定扭矩。
    - 解决办法: 检查是否存在滑动现象,必要时考虑使用键槽增加扭矩传递能力。

    总结和推荐


    综上所述,OD32/51-AT是一款性能优越的Oldham联轴器盘,尤其适合需要高扭矩刚性和并行偏差补偿的应用场景。它的零背隙设计和高扭矩承载能力使其成为众多工业领域的首选。因此,强烈推荐使用该产品,特别是对于需要高精度和可靠性的应用场合。

OD32/51-AT参数

参数
长*宽*高 50.8mm*50.8mm*50.8mm
零件状态 在售
包装方式 袋装

OD32/51-AT厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD32/51-AT数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD32/51-AT OD32/51-AT数据手册
