OF-MSP-10-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 两件, 夹紧螺丝, 不锈钢, 24mm外径, 9mm宽度
供应商型号: 1747134
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-10-SS

OF-MSP-10-SS概述

    Ruland OF-MSP-10-SS 10mm Shaft Collar: 技术手册概览

    产品简介

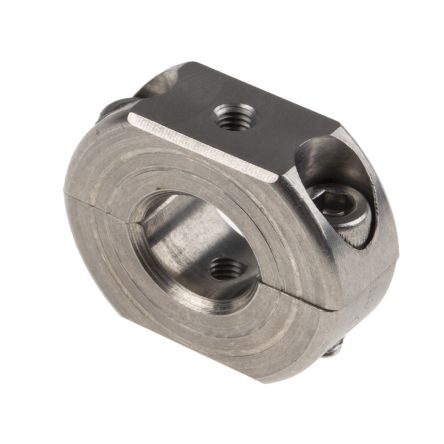

    Ruland OF-MSP-10-SS 是一款采用两件式夹紧设计的轴环,具有10毫米的内径,24毫米的外径和9毫米的宽度。该轴环配备了外径上的平面和螺纹安装孔,可实现轴环之间的连接或与相邻组件的连接。由于不损伤轴表面,易于拆卸且可无限调节,该产品广泛应用于引导、定位、停靠、固定及组件对齐。设备制造商尤其受益于其严格控制的轴面与内孔的垂直度(最大允许误差为±0.05毫米)。垂直度对于负载承载面、机械停止点或齿轮、轴承等组件的安装至关重要。

    技术参数


    - 内径 (B1):10 mm
    - 内径公差:+0.050 mm / +0.012 mm
    - 外径 (OD):24 mm
    - 清理直径 (C):最大26.3 mm
    - 宽度 (W):9 mm
    - 宽度公差:+0.076 mm / -0.254 mm
    - 螺纹安装孔:M3
    - 平面对准尺寸 (F):20 mm
    - 平面对准到内径 (FB):5 mm
    - 推荐间隙:1.590 in
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 锁紧螺丝:锻造M3 x 10
    - 螺丝材料:18-8 300系列不锈钢
    - 螺丝表面处理:光亮
    - 紧固扭矩:1.1 Nm
    - 螺丝位置 (R):8.51 mm
    - 螺丝数量:2个
    - 材料规范:303奥氏体不锈钢
    - 温度范围:-40°F 至 350°F (-40°C 至 176°C)
    - 质量认证:RoHS3 和 REACH 符合
    - 重量:0.0456 lbs
    - 制造商:Ruland Manufacturing
    - 原产国:美国

    产品特点和优势


    Ruland OF-MSP-10-SS 具备诸多显著优势,例如:
    - 严格的垂直度控制确保了组件对齐精度。
    - 不伤轴表面的夹紧设计使得安装和拆卸变得容易且灵活。
    - 使用坚固耐用的18-8 300系列不锈钢材料,保证了优异的耐腐蚀性。
    - 特殊表面处理防止咬合,确保长期可靠性。
    - 两片式设计方便组装,适应多种应用需求。

    应用案例和使用建议


    Ruland OF-MSP-10-SS 适用于多种机械设备,如工业自动化系统、机器人和精密仪器等。建议在安装过程中遵循以下步骤:
    1. 将轴环放置在所需位置。
    2. 擦净内孔。
    3. 在轴上涂抹轻油。
    4. 确保两半之间保持1.590英寸的推荐间隙。
    5. 通过2.5毫米内六角扳手旋紧螺丝至推荐的1.1牛米紧固扭矩。

    兼容性和支持


    Ruland OF-MSP-10-SS 与大多数通用机械和电气设备兼容。此外,Ruland Manufacturing 提供优质的售后服务和技术支持,确保客户能够获得最佳体验。需要注意的是,额外的安装硬件不包含在产品包装内。

    常见问题与解决方案


    1. 问题:螺丝过紧导致轴环损坏。
    - 解决方案:避免过度拧紧螺丝,严格按照1.1牛米的推荐扭矩紧固。

    2. 问题:轴环无法正确对齐。
    - 解决方案:确保所有部件都符合公差要求,并使用正确的工具进行装配。

    总结和推荐


    总体而言,Ruland OF-MSP-10-SS 在性能和耐用性方面表现出色,具备广泛的适用性和高可靠性。它不仅是工业和自动化领域的理想选择,也是机械工程师和技术人员的推荐产品。我们强烈建议使用此款轴环来提升您的机械系统的整体性能和精确度。

OF-MSP-10-SS参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-10-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-10-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-10-SS OF-MSP-10-SS数据手册

OF-MSP-10-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
