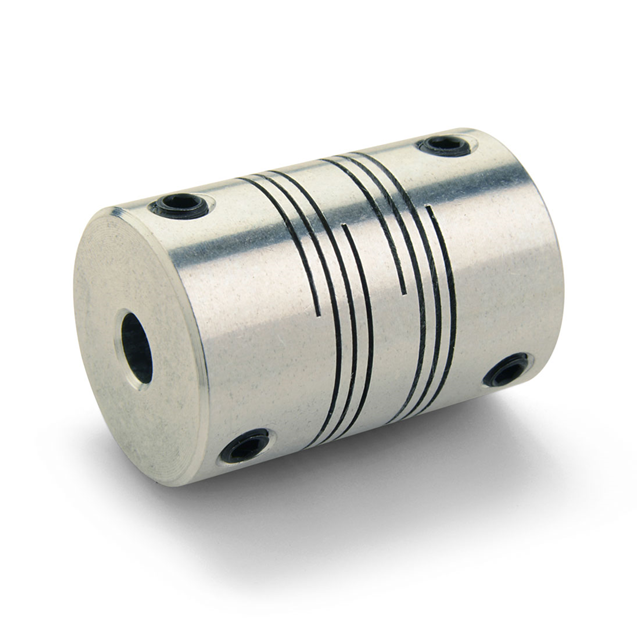

FSMR19-5-5-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 5mm孔径, 19mm外径, 31.8mm长
供应商型号: 1864120
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FSMR19-5-5-A

FSMR19-5-5-A概述

    Ruland FSMR19-5-5-A六束耦合器技术手册

    1. 产品简介


    Ruland FSMR19-5-5-A是一款五毫米直径的六束耦合器,适用于轻型动力传输应用,如伺服电机与丝杠的连接。这款耦合器由单块材料精密加工而成,具有两个三螺旋切割的设计,从而提供了更高的扭矩容量、更低的回弹量和更大的机身尺寸。与单束或四束耦合器相比,它在各种轻载动力传输应用中表现更为优异。

    2. 技术参数


    - 内径 (B1): 5mm
    - 外径 (OD): 19.1mm
    - 长度 (L): 31.8mm
    - 额定速度: 最高6000转/分钟
    - 扭矩能力:
    - 静态扭矩: 2.94 Nm
    - 动态扭矩 (正反转): 0.74 Nm
    - 动态扭矩 (非反转): 1.47 Nm
    - 材料: 7075铝合金
    - 温度范围: -40°F到225°F(-40°C到107°C)

    3. 产品特点和优势


    - 零回隙设计: 在高达6000转/分钟的高速运行下能显著减少振动。
    - 强大扭矩: 按照DIN 912 12.9标准测试,最大扭矩可达2.94 Nm。
    - 轻量化设计: 采用7075铝合金材料,重量仅为0.0463磅。
    - 优越的机械性能: 具备出色的抗疲劳和抗磨损性能。
    - 环保认证: RoHS3和REACH合规,符合环境保护要求。

    4. 应用案例和使用建议


    - 伺服电机与丝杠连接
    - 其他需要精确传输的应用场合
    - 安装时确保轴向和径向偏差不超过规定值(轴向运动≤0.13 mm,平行偏移≤0.20 mm)
    - 安装时请先紧固一个法兰的螺丝,然后再旋转耦合器至自由长度后再紧固另一个法兰的螺丝

    5. 兼容性和支持


    - 兼容多种材质和规格的轴
    - 厂商提供详细的安装指南和技术支持服务
    - 全球统一的质量控制标准,符合美国制造要求

    6. 常见问题与解决方案


    - 问题: 如何判断耦合器是否适合特定应用?
    - 解决方案: 用户必须根据实际应用需求自行判断,具体可以参考手册的性能指南或咨询技术支持。

    - 问题: 耦合器在某些情况下出现滑动现象怎么办?
    - 解决方案: 可能是由于最小标准内孔或轴尺寸过小导致的,建议联系技术支持以获得进一步帮助。

    7. 总结和推荐


    总体来看,Ruland FSMR19-5-5-A六束耦合器在轻负载动力传输应用方面表现出色,具备较高的扭矩容量、零回隙设计和低振动特性。此外,它在机械强度和轻量化设计方面的优势也使其成为许多工业应用的理想选择。因此,我们非常推荐这一产品用于需要高性能和可靠性的应用场合。

FSMR19-5-5-A参数

参数
长*宽*高 31.8mm(长度)
零件状态 在售
包装方式 袋装

FSMR19-5-5-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FSMR19-5-5-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FSMR19-5-5-A FSMR19-5-5-A数据手册

FSMR19-5-5-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
