OF-MSP-12-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 12mm轴直径, 两件, 夹紧螺丝, 铝, 28mm外径, 11mm宽度
供应商型号: 1747136
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-12-A

OF-MSP-12-A概述

    Ruland OF-MSP-12-A 12mm Shaft Collar 技术手册详解



    产品简介

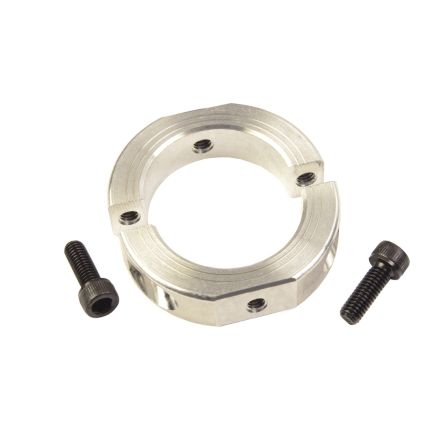

    Ruland OF-MSP-12-A 是一款采用两件式夹紧设计的 12mm 轴套,外径为 28mm,宽度为 11mm。这款轴套的特点是带有外径平底和孔洞,便于与其他轴套或相邻组件组装。其独特设计使得安装简单便捷,不会损坏轴,并且可以无限次调整。Ruland OF-MSP-12-A 主要用于引导、间距、停止、安装和组件对齐。对于设备制造商而言,其严格控制的端面到内孔垂直度(总跳动误差≤0.05mm)尤为重要,因为这在轴套用作承载面、机械止点或用于安装齿轮和轴承时是关键因素。


    技术参数



    | 参数 | 值 |
    |----------------|-------------|
    | 内径(B1) | 12 mm |
    | 内径公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 28 mm |
    | 清理直径(C) | 最大值 32.0 mm |
    | 宽度(W) | 11 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 孔径(M4) | 24 mm |
    | 平底到内孔距离(FB) | 6 mm |
    | 推荐间隙 | 1.590 英寸 |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 夹紧螺钉材料 | 合金钢 |
    | 螺丝位置(R) | 10.01 mm |
    | 材料规范 | 2024-T351 铝制圆棒 |
    | 表面处理 | 光亮,无电镀 |
    | 工作温度范围 | -40°F 至 225°F (-40°C 至 107°C) |


    产品特点和优势



    Ruland OF-MSP-12-A 的显著优势在于其独特的夹紧设计和高精度的垂直度控制。这一设计确保了轴套能够紧密贴合而不会损伤轴表面,并且可以通过简单的手动工具轻松安装和拆卸。此外,Ruland 采用的高精度加工工艺保证了优异的装配质量和持久的夹紧力,使其在各种工业应用中表现出色。


    应用案例和使用建议



    这款轴套广泛应用于机械设备、自动化系统和精密仪器等领域。使用过程中,应严格按照安装说明操作,特别是确保螺钉的紧固扭矩达到推荐值 4.6 Nm。为了避免损坏轴表面,在安装前应清洁内孔并涂抹少量润滑油。为保持良好的装配效果,务必注意维持适当的间隙和螺丝位置。


    兼容性和支持



    Ruland OF-MSP-12-A 与多种标准尺寸的轴兼容,适用于广泛的应用场合。该产品由 Ruland 在美国马萨诸塞州马尔伯勒市工厂制造,所有产品均经过严格的检测和质量控制流程。如有需要,Ruland 可提供技术支持和售后服务,以确保客户能够正确安装和使用该产品。


    常见问题与解决方案



    | 问题描述 | 解决方案 |
    |----------------|--------------------|
    | 安装时无法紧固螺钉 | 确保使用正确的螺丝和扭矩扳手进行紧固 |
    | 轴套松动 | 检查并调整内孔和轴之间的间隙,重新拧紧螺丝 |
    | 安装后轴套出现松动 | 确认螺丝是否已正确紧固,必要时更换新的螺丝 |


    总结和推荐



    综上所述,Ruland OF-MSP-12-A 轴套具有优秀的机械性能和可靠性,非常适合各种工业和自动化应用。其紧凑的设计、卓越的精度以及简便的操作使得该产品在市场上具备强大的竞争力。我们强烈推荐使用这款高性能轴套以提升设备的整体性能和耐用性。

OF-MSP-12-A参数

参数
长*宽*高 11mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-12-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
