JD10/15-92Y

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 15mm
供应商型号: 1864125
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 JD10/15-92Y

JD10/15-92Y概述


    产品简介

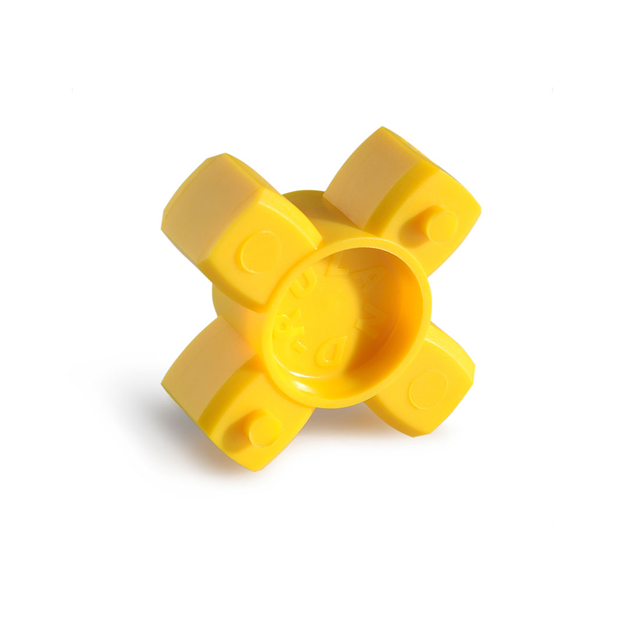

    Ruland JD10/15-92Y 零间隙爪形联轴器橡胶垫片
    Ruland JD10/15-92Y 是一款专为高精度应用设计的零间隙爪形联轴器橡胶垫片。作为一款三件式设计组件,它由两个铝合金接头和一个弹性体(称为“橡胶垫片”)组成,具有低惯量的特点,能够在高达 8,000 RPM 的转速下运行。这款联轴器以其出色的扭矩传递能力和减震效果而闻名,适用于多种工业机械和自动化设备中。

    技术参数


    | 参数 | 规格 |

    | 外径(OD) | 0.590 in (15.0 mm) |
    | 额定扭矩 | 5 in-lb (0.57 Nm) |
    | 角度偏移(最大) | 0.9° |
    | 平行偏移(最大) | 0.004 in (0.10 mm) |
    | 扭转刚度 | 3.7 lb-in/Deg (0.42 Nm/Deg) |
    | 惯性力矩 | 0.00005 lb-in² (1.522 × 10⁻⁸ kg-m²) |
    | 轴向运动(最大) | 0.020 in (0.51 mm) |
    | 最大转速 | 8,000 RPM |
    | 需要全轴承支撑 | 是 |
    | 零间隙 | 是 |
    | 材料硬度 | 92 Shore A 黄色 |
    | 工作温度范围 | -10°F 到 180°F (-23°C 到 82°C) |

    产品特点和优势


    - 高精度零间隙设计:零背隙设计确保了极高的精度,能够减少振动和噪音。
    - 轻量化和低惯量:采用铝合金接头和聚氨酯橡胶垫片,整体重量仅为 0.001400 lbs,保证了高速运行的稳定性。
    - 良好的扭矩传递能力:能够承受高达 10 in-lb (1.1 Nm) 的峰值扭矩,且在典型条件下具有出色的扭矩传递性能。
    - 出色的减震效果:橡胶垫片的材料硬度适中(92 Shore A),可以在传递扭矩的同时有效吸收振动和冲击。

    应用案例和使用建议


    应用案例
    - 工业自动化:Ruland JD10/15-92Y 常用于工业自动化设备,如机器人手臂、机床和其他需要高精度和稳定性的机械设备。
    - 精密仪器:在医疗设备、实验室设备等对精度要求极高的应用中也有广泛应用。
    使用建议
    1. 在安装前确保所有机械部件均对齐,并检查所有偏移和轴向运动参数是否符合要求。
    2. 安装过程中需确保橡胶垫片正确插入并接触到底座。
    3. 完全紧固所有螺钉至推荐扭矩,以确保联轴器稳固可靠。
    4. 维持两接头之间的适当间隙,避免金属间直接接触导致磨损。

    兼容性和支持


    - 兼容性:本产品适用于 Ruland 接头,包括英寸、公制、键槽和平键孔。与不同尺寸和类型的机械部件兼容。
    - 技术支持:如有疑问或需要更多帮助,可联系制造商的技术支持部门。

    常见问题与解决方案


    1. 安装过程中力臂不足:如果在安装时感到困难,可能是力臂未充分伸展。此时应检查安装步骤是否正确。
    2. 橡胶垫片脱出:确保安装时橡胶垫片完全插入接头,紧固螺钉至推荐扭矩以防止脱出。
    3. 转速过高引起滑动:对于较小的标准孔径或直径不足的轴,可能在低于额定扭矩的情况下发生滑动。此时可以考虑使用键槽增加扭矩容量。

    总结和推荐


    Ruland JD10/15-92Y 是一款高精度、高性能的零间隙爪形联轴器橡胶垫片,具备优秀的扭矩传递能力和减震效果。它的零间隙设计使其在高精度应用中表现出色,尤其适合工业自动化和精密仪器等领域。尽管安装过程需要一定的技术要求,但通过遵循安装指南,能够实现高效稳定的运行。总体而言,我们强烈推荐 Ruland JD10/15-92Y 用于需要极高精度和可靠性的场合。

JD10/15-92Y参数

参数
长*宽*高 15mm*15mm*15mm
零件状态 在售
包装方式 袋装

JD10/15-92Y厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
