OF-MCL-10-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 一件, 夹紧螺丝, 不锈钢, 24mm外径, 9mm宽度
供应商型号: 1747099
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-10-SS

OF-MCL-10-SS概述

    Ruland OF-MCL-10-SS Shaft Collar: A Comprehensive Guide

    产品简介

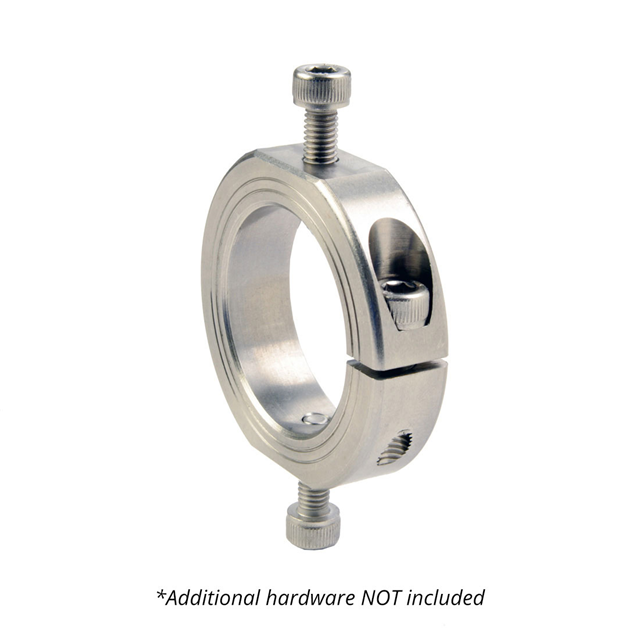

    Ruland OF-MCL-10-SS 是一款单片式轴环,适用于多种工业和机械应用。这款轴环具有10毫米的孔径、24毫米的外径(OD)和9毫米的宽度,采用一整块不锈钢材料制成。其独特的设计包括外圆平和螺纹孔,便于安装到其他组件上。Ruland OF-MCL-10-SS 主要用于导向、定位、固定和对齐部件,广泛应用于机械设备制造和维修行业。

    技术参数


    | 参数 | 规格 |

    | 孔径(B1) | 10 mm |
    | 孔径公差 | +0.050 mm / +0.012 mm|
    | 外径(OD) | 24 mm |
    | 最大间隙直径(C) | 26.3 mm |
    | 宽度(W) | 9 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm|
    | 螺纹安装孔 | M3 |
    | 平面至孔的距离(F) | 20 mm |
    | 平面到孔距离FB | 5 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm|
    | 锻造紧固螺丝规格 | M3 x 10 |
    | 螺丝材质 | 18-8 300系列不锈钢 |
    | 内六角扳手尺寸 | 2.5 mm |
    | 就位扭矩 | 1.1 Nm |
    | 螺丝位置(R) | 8.51 mm |
    | 螺丝数量 | 1个 |

    产品特点和优势


    Ruland OF-MCL-10-SS 的主要特点是其无损伤紧固设计,不会刮伤轴表面,易于拆卸且可无限次调节。这一设计对于避免机械磨损和确保长期使用至关重要。其出色的垂直度控制(TIR ≤ 0.05 mm)确保了高精度定位,尤其适用于负载面、机械停止点和安装齿轮或轴承时。

    应用案例和使用建议


    Ruland OF-MCL-10-SS 在多种应用场景中表现出色,例如:
    - 导向:作为导轨或线性导向系统的固定装置。
    - 定位:精确对齐齿轮、带轮或其他旋转部件。
    - 固定:用于机械装置中固定零件。
    建议在安装过程中确保轴表面清洁,并涂抹轻质油以减少摩擦。此外,通过逐步紧固螺丝并使用扭矩扳手,可以达到最佳的装配效果。

    兼容性和支持


    Ruland OF-MCL-10-SS 可与其他同类组件轻松组装,保证了高度的兼容性。Ruland公司提供全面的技术支持和维护服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    1. 如何确保正确安装?
    - 清洁轴表面,涂抹轻质油,使用适当的扭矩值紧固螺丝。
    2. 如何避免螺丝松动?
    - 确保螺丝拧紧至推荐扭矩,并定期检查以确认其紧固状态。
    3. 如何处理锈蚀问题?
    - 使用不锈钢专用清洗剂清洁螺丝和轴表面,必要时进行润滑。

    总结和推荐


    Ruland OF-MCL-10-SS 轴环以其坚固耐用、易于安装和维护等特点在市场上脱颖而出。无论是机械制造业还是设备维修领域,这款轴环都是理想的零部件选择。综上所述,强烈推荐使用Ruland OF-MCL-10-SS,以满足您的机械安装和固定需求。

OF-MCL-10-SS参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-10-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
