OF-MSP-20-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 20mm轴直径, 两件, 夹紧螺丝, 铝, 40mm外径, 15mm宽度
供应商型号: 1747145
供应商: 海外现货
标准整包数: 1

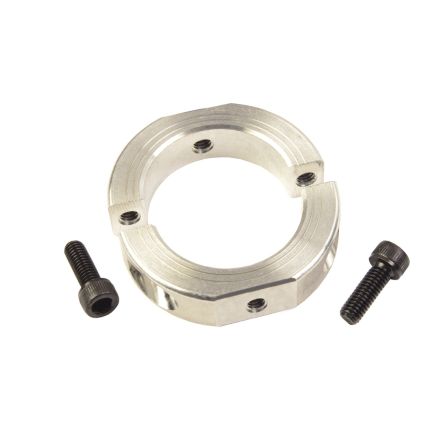

RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-20-A

OF-MSP-20-A概述


    产品简介


    Ruland OF-MSP-20-A 是一款工业用两件式轴环,专为需要高精度定位和装配的场合设计。它采用坚固耐用的铝合金材质,适用于机械引导、间距控制、停止装置、组件安装及对齐等多种应用场景。此款轴环广泛应用于机械设备制造、自动化生产线、机器人系统等领域,尤其在需要严格控制轴与组件之间对齐度的应用中表现出色。

    技术参数


    | 参数名称 | 规格值 |

    | 内径(B1) | 20 mm |
    | 内径公差 | +0.050 / +0.012 mm |
    | 外径(OD) | 40 mm |
    | 清隙直径(C) | 最大 47.4 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 / -0.254 mm |
    | 穿孔尺寸 | M6 |
    | 面到面距离(F) | 36 mm |
    | 扁平到内径(FB) | 8 mm |
    | 推荐间隙 | 1.590 in |
    | 推荐轴公差 | +0.000 / -0.013 mm |
    | 紧固螺丝材料 | 合金钢 |
    | 紧固螺丝数量 | 2 ea |
    | 螺丝位置(R) | 14.73 mm |
    | 工作温度范围 | -40°F 至 225°F (-40°C 至 107°C) |
    | 材料 | 2024-T351 铝棒 |
    | 螺丝表面处理 | 黑色氧化 |

    产品特点和优势


    1. 卓越的精度:其平面到内孔的垂直度(TIR ≤ 0.05 mm)确保了在作为承载面或组件安装时的精准度。
    2. 便于拆卸与调整:两件式结构无需损伤轴即可完成安装和拆卸,同时可无限次调节位置。
    3. 高强度紧固:通过锻造工艺提升紧固螺丝的抗拉强度,满足高负载需求。
    4. 环保合规:RoHS3 和 REACH 认证,符合国际环保标准。
    5. 优质材料:选用北美精选铝材,确保优异的机械性能和耐久性。

    应用案例和使用建议


    OF-MSP-20-A 常见的应用场景包括机器人关节定位、齿轮和轴承固定以及工业机械导向装置。为了最大化其性能,建议在安装过程中保持适当的轴公差和推荐间隙(1.590 in)。此外,在严苛环境下工作时,定期润滑可以延长产品的使用寿命。对于需要极高精度的场合,应尽量避免频繁拆装以减少对对准精度的影响。

    兼容性和支持


    此产品与其他标准配件具有良好的兼容性,可广泛用于各种工业机械。Ruland 提供了详尽的技术支持服务,并确保所有生产过程均在美国马萨诸塞州工厂进行,确保产品质量的一致性和可靠性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 螺丝容易松动 | 使用扭矩扳手确保达到推荐的 16 Nm 值 |
    | 表面磨损严重 | 更换新的轴环并重新润滑 |
    | 安装后对齐度偏差较大 | 检查安装步骤是否符合说明书要求 |

    总结和推荐


    综上所述,Ruland OF-MSP-20-A 轴环凭借其精密的设计、优良的材料和广泛的适用性,在工业自动化和机械设备领域具有显著优势。无论是精度要求高的机器人关节还是高负载运行的工业机械,该产品都能提供可靠的支持。因此,我们强烈推荐这款产品给需要高性能轴环解决方案的用户。

OF-MSP-20-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-20-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-20-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-20-A OF-MSP-20-A数据手册

OF-MSP-20-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
