OD16-25-AT

产品分类: 气动/液压/传动设备

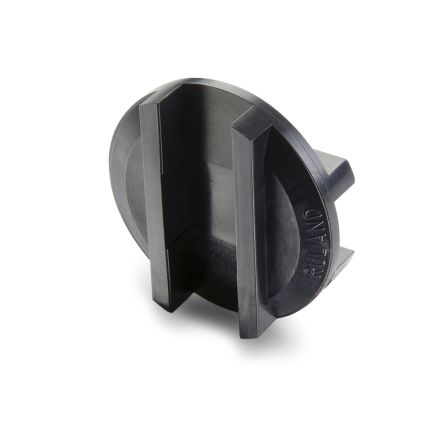

产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 25.4mm, 4.75Nm扭矩
供应商型号: 7458169
供应商: 海外现货
标准整包数: 10
RULAND MANUFACTURING 气动/液压/传动设备 OD16-25-AT

OD16-25-AT概述

    Oldham Coupling 技术手册解析

    产品简介


    Oldham Coupling 是一种由两部分组成的耦合器,由两个联轴器和一个中心部件组成。这类耦合器广泛应用于机械传动系统,特别是在需要传递高扭矩且允许一定轴向位移的应用场景中。Ruland 公司自 1937 年以来一直致力于制造高质量的机械零部件,其生产的 Oldham Coupling 在市场上具有广泛的适用性和可靠性。

    技术参数


    - 材料:中心盘采用聚甲醛(Acetal)或尼龙 11(Nylon 11),前者适用于高扭转刚度,后者适用于减振和抗冲击。
    - 尺寸:提供多种规格,包括内径(ID)从 0.1250 英寸到 1.0000 英寸不等,外径(OD)从 0.500 英寸到 2.250 英寸不等。
    - 最大转速:4500 转/分钟。
    - 温度范围:
    - 使用聚甲醛盘时为 -10°F 到 150°F。
    - 使用尼龙 11 盘时为 -10°F 到 130°F。
    - 轴向位移:可达 0.008 英寸。
    - 硬件扭矩:根据螺丝规格不同而异,具体数值请参考技术手册。

    产品特点和优势


    Oldham Coupling 的主要优势在于其能够处理较大的平行轴偏移,这对于确保机械设备的平稳运行至关重要。此外,聚甲醛和尼龙材料的选择使得耦合器既具备高强度又能有效吸收振动。耦合器的结构设计使其能够在磨损后通过简单更换中心盘来恢复原始性能,大大降低了维护成本。

    应用案例和使用建议


    Oldham Coupling 常用于工业自动化设备、机器人、包装机械等领域。例如,在食品加工设备中,Oldham Coupling 可以用于连接电机和输送带,确保两者之间的动力传输稳定且高效。使用建议包括:
    - 在安装前检查轴对准情况,确保不超过规定的偏移量。
    - 定期检查和更换磨损的中心盘,以维持最佳性能。
    - 根据不同的应用需求选择合适的材料(聚甲醛或尼龙 11)。

    兼容性和支持


    Oldham Coupling 支持多种规格的螺纹标准,包括 M2.5、M3、M4、M5 和 M6。制造商提供详细的技术支持和保修服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    - 问题:安装过程中发现轴向间隙过大。
    - 解决方案:检查并调整螺丝的紧固力矩,确保符合手册中的要求。
    - 问题:耦合器在使用过程中发出异常噪音。
    - 解决方案:检查中心盘是否有损坏或磨损,必要时更换新的中心盘。

    总结和推荐


    Oldham Coupling 凭借其优良的设计和高性能,在多个应用领域表现出色。它不仅能够适应复杂的运动需求,还能提供可靠的扭矩传输能力。因此,对于需要高精度和耐用性的应用场景,Oldham Coupling 是一个值得推荐的选择。

OD16-25-AT参数

参数
长*宽*高 25.4mm*25.4mm*25.4mm

OD16-25-AT厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD16-25-AT数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD16-25-AT OD16-25-AT数据手册

OD16-25-AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
