OF-MCL-20-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 20mm轴直径, 一件, 夹紧螺丝, 铝, 40mm外径, 15mm宽度
供应商型号: 1747110
供应商: 海外现货
标准整包数: 1

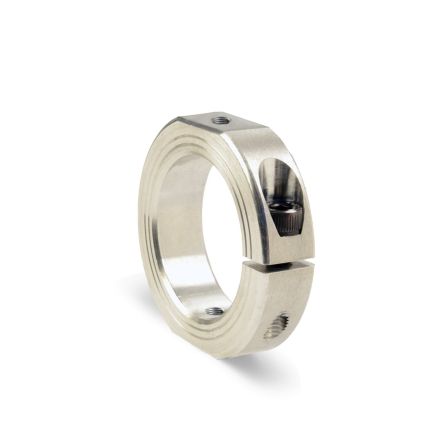

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-20-A

OF-MCL-20-A概述


    产品简介

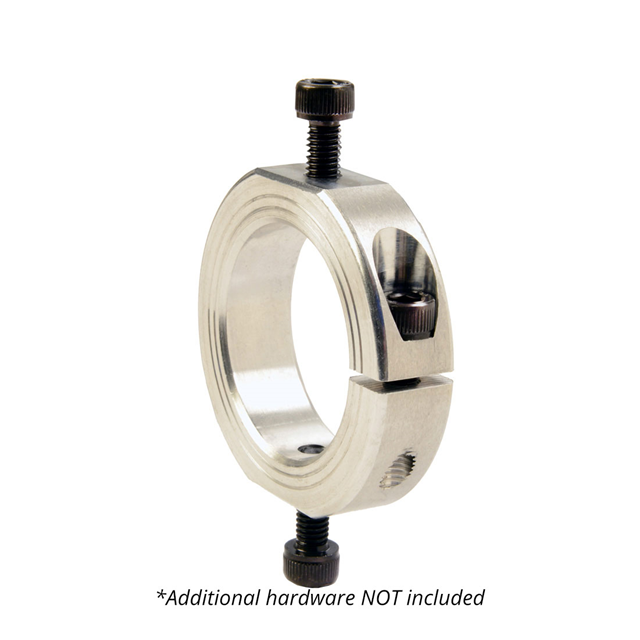

    Ruland OF-MCL-20-A 铝制一体式夹紧型轴环
    Ruland OF-MCL-20-A 是一款专为机械工程设计的一体式铝制轴环,具备直径20mm的内孔(bore),外径40mm,宽度15mm。该产品采用平滑的表面处理技术,确保高精度的垂直度和平稳运行。这款轴环广泛应用于导向、定位、装配和组件对齐等领域,特别适合机械制造和自动化系统中的关键部件安装。

    技术参数


    | 参数 | 值 |

    | 内孔(B1) | 20 mm |
    | 内孔公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 40 mm |
    | 清除直径(C) | 最大47.4 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 螺纹安装孔 | M6 |
    | 平面到孔距(FB) | 8 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 锻造夹紧螺丝材料 | 合金钢 |
    | 螺丝尺寸 | M6 x 16 |
    | 螺丝材料 | 合金钢 |
    | 扭矩扳手尺寸 | 5.0 mm |
    | 座位扭矩 | 16 Nm |
    | 螺丝位置(R) | 14.73 mm |
    | 螺丝数量 | 1个 |
    | 材料规范 | 2024-T351 铝棒 |
    | 工作温度范围 | -40°F至225°F(-40°C至107°C) |
    | 国家原产地 | 美国 |
    | 重量 | 0.082900磅 |
    | 标签 | 634529220887 |
    | 进口关税代码 | 8483.60.8000 |
    | UNSPC | 31162811 |

    产品特点和优势


    - 高精度垂直度:提供小于±0.05mm的同轴度误差,确保良好的机械对准和稳定性能。
    - 坚固耐用:使用高质合金钢锻造的螺钉,符合DIN 912 12.9标准,提供卓越的紧固力。
    - 环保合规:ROHS3和REACH认证,确保无有害物质,绿色环保。
    - 表面处理:黑色氧化表面处理,提供良好的防腐蚀性和美观度。
    - 安装便捷:无需破坏轴表面即可安装,便于拆卸和重复使用。

    应用案例和使用建议


    应用案例
    OF-MCL-20-A 通常用于机械设备中的导向、间距调整、固定和组件对齐。例如,在齿轮箱、传送带和机器人系统中,该轴环作为负载面、机械止挡或装配部件的重要组件,能够有效提升整体系统的精度和稳定性。
    使用建议
    1. 清洁:在安装前请确保轴孔干净无杂质。
    2. 润滑:涂抹轻质润滑油可减少摩擦并延长使用寿命。
    3. 正确安装:使用合适的5.0mm扳手拧紧螺丝,直至感觉到轻微阻力,最后使用扭矩扳手将螺丝拧至推荐扭矩16Nm。

    兼容性和支持


    - 兼容性:OF-MCL-20-A 与多种直径为20mm的机械零件兼容,可用于各种机械设计。
    - 技术支持:Ruland公司提供详尽的技术文档和支持服务,包括安装说明和维修指南,以确保客户能够高效、安全地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 轴环松动 | 检查螺丝是否拧紧至规定扭矩16Nm,如有必要重新安装并拧紧。 |
    | 表面出现划痕 | 检查是否有硬物接触轴表面,避免异物刮伤表面,必要时重新安装。 |
    | 安装后轴环发生位移 | 检查螺丝是否拧紧到位,并确认安装孔和螺丝的配合度,如有必要调整孔径或螺丝位置。 |

    总结和推荐


    Ruland OF-MCL-20-A 铝制一体式夹紧型轴环凭借其高精度垂直度、高强度、环保合规性及简便的安装流程,在机械工程和自动化系统中展现出显著的优势。该产品在各类工业应用中表现出色,特别是在需要高精度对准和稳定的环境中。鉴于其优异的性能和广泛的适用性,强烈推荐使用Ruland OF-MCL-20-A轴环以满足不同应用需求。

OF-MCL-20-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-20-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
