OF-MSP-16-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 16mm轴直径, 两件, 夹紧螺丝, 铝, 34mm外径, 13mm宽度
供应商型号: 1747140
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-16-A

OF-MSP-16-A概述

    Ruland OF-MSP-16-A 16mm Shaft Collar 技术手册

    产品简介

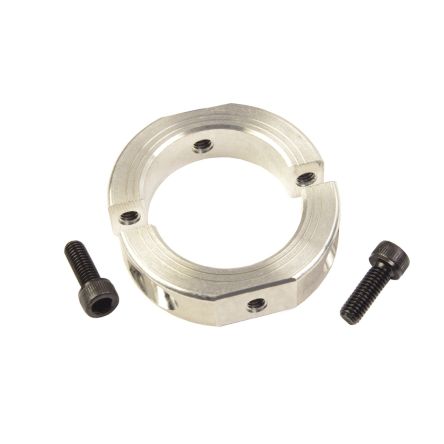

    Ruland OF-MSP-16-A 是一款16mm轴径的两件式夹紧式轴环,采用美国制造的高品质2024铝合金材料制成。这款轴环具有OD平面和螺纹孔,适用于与其他轴环或相邻组件的安装。该产品的设计具备不损伤轴面、易于拆卸和调整的优点,广泛应用于导引、间距设定、定位、固定和组件对齐等场合。由于其紧密控制的面到孔径的垂直度(TIR为≤0.05mm),在作为载荷面、机械停止或用于齿轮、轴承等组件的安装时表现出色。

    技术参数


    - 孔径(B1):16mm
    - 孔径公差:+0.050mm / +0.012mm
    - 外径(OD):34mm
    - 最大间隙直径(C):39.3mm
    - 宽度(W):13mm
    - 宽度公差:+0.076mm / -0.254mm
    - 螺纹安装孔:M5
    - 跨越平面距离(F):30mm
    - 平面到孔径FB:7mm
    - 推荐间隙:1.590英寸
    - 推荐轴公差:+0.000mm / -0.013mm
    - 锻造夹紧螺丝:M5 x 16
    - 螺丝材质:合金钢
    - 六角扳手尺寸:4.0mm
    - 螺丝表面处理:黑色氧化
    - 座扭矩:9.5Nm
    - 螺丝位置(R):12.50mm
    - 螺丝数量:2个
    - 材料规格:2024-T351 铝棒
    - 温度范围:-40°F至225°F(-40°C至107°C)
    - 制造商:Ruland Manufacturing
    - 原产国:美国
    - 重量:0.0565磅
    - UPC码:634529221112
    - 关税代码:8483.60.8000
    - 行业标准代码:31162811

    产品特点和优势


    1. 精密垂直度:具备≤0.05mm的面到孔径垂直度,确保高精度对准。
    2. 高强度螺丝:采用超过DIN 912 12.9标准的高强度合金钢螺丝,提供卓越的持力性能。
    3. 优良材料:选用2024-T351铝合金,提升扭矩承载能力。
    4. 环保合规:RoHS3和REACH认证,符合严格的环保标准。
    5. 易于识别:产品表面印有品牌名称和孔径大小,便于辨识。

    应用案例和使用建议


    OF-MSP-16-A常用于机械设备中导引、间距设定、定位、固定和组件对齐等场景。例如,在数控机床、机器人手臂或传动系统中,它可作为机械停止部件或负载面。
    使用建议:
    1. 在安装前清洁轴孔。
    2. 使用轻质油润滑轴面。
    3. 安装时保持两个半部之间的间隙为1.590英寸。
    4. 使用4.0mm扳手均匀拧紧螺丝至9.5Nm的座扭矩。

    兼容性和支持


    Ruland OF-MSP-16-A设计为兼容各类机械装置中的轴环和组件,确保与不同制造商的产品无缝对接。Ruland Manufacturing公司提供全面的技术支持和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    - Q:如何确保螺丝的紧固程度?
    A:使用4.0mm扭矩扳手将螺丝拧紧至9.5Nm的座扭矩。
    - Q:如果螺丝出现松动怎么办?
    A:重新清洁并润滑轴面,重新调整螺丝直至达到正确的扭矩值。
    - Q:如何保证轴环的垂直度?
    A:确保轴环的制造过程符合严格的垂直度标准,安装时遵循说明书中的步骤。

    总结和推荐


    Ruland OF-MSP-16-A是一款高效、可靠的两件式夹紧式轴环,以其卓越的垂直度、高强度和优良的材料选择,在各种工业应用中表现优异。对于需要高精度、稳定性的应用场景,我们强烈推荐使用Ruland OF-MSP-16-A。

OF-MSP-16-A参数

参数
长*宽*高 13mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-16-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-16-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-16-A OF-MSP-16-A数据手册

OF-MSP-16-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
