OF-MCL-25-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 一件, 夹紧螺丝, 铝, 45mm外径, 15mm宽度
供应商型号: 1747114
供应商: 欧时
标准整包数: 1

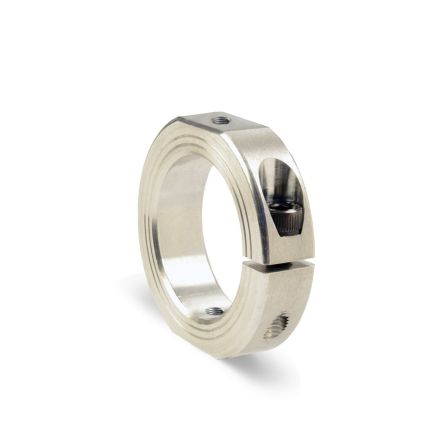

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-25-A

OF-MCL-25-A概述

    Ruland OF-MCL-25-A 25mm Shaft Collar 技术手册

    1. 产品简介


    Ruland OF-MCL-25-A 是一款25毫米直径的一体式夹紧式轴环(shaft collar),专为引导、定位、停止和固定组件设计。该轴环采用铝材料制造,具备优良的机械强度和耐久性。它广泛应用于各种机械设备中,尤其是在需要高精度对齐的应用场合,如传动系统、工业自动化和精密仪器设备中。

    2. 技术参数


    以下是Ruland OF-MCL-25-A的主要技术规格和性能参数:
    - 内径(B1): 25mm,公差:+0.050mm / +0.012mm
    - 外径(OD): 45mm,最大清空直径(C): 52.1mm
    - 宽度(W): 15mm,公差:+0.076mm / -0.254mm
    - 平面对内径距离(FB): 8mm
    - 安装孔螺纹: M6
    - 跨扁平面距离(F): 41mm
    - 螺钉材质: 合金钢
    - 螺钉尺寸: M6 x 16
    - 锁定扭矩: 16Nm
    - 材料规格: 2024-T351 铝棒
    - 工作温度范围: -40°F 到 225°F(-40°C 到 107°C)
    - 重量: 0.0965磅
    - 国家原产地: 美国

    3. 产品特点和优势


    - 高强度合金钢螺钉: 具备出色的抗拉强度和持久耐用性。
    - 一体式夹紧设计: 不损伤轴面,易于拆卸且可无限次调整。
    - 高精度加工: 垂直度精度控制在?0.05mm以内,确保高度的对齐精度。
    - RoHS3 和 REACH 认证: 确保无有害物质。
    - 优质材料来源: 选用精选北美铝材制成,保证了产品的稳定性和可靠性。

    4. 应用案例和使用建议


    OF-MCL-25-A 轴环广泛用于机械设备中的导向、定位和固定任务。例如,在齿轮或轴承的安装过程中,该轴环能够确保精确的对齐和稳定。对于需要长时间运行的设备,建议定期检查并重新校准扭矩,以保持最佳性能。
    使用建议:
    1. 在安装前确保轴表面清洁。
    2. 使用少量轻质润滑油润滑轴表面。
    3. 使用5.0mm内六角扳手紧固至16Nm的推荐扭矩。

    5. 兼容性和支持


    Ruland OF-MCL-25-A 兼容多种安装硬件和机械部件,适用于不同类型的设备和应用。制造商提供了详尽的技术支持和售后服务,确保客户能够获得最佳的使用体验。

    6. 常见问题与解决方案


    - 问题1: 螺钉松动
    - 解决方法: 检查并重新紧固到16Nm的推荐扭矩。
    - 问题2: 安装困难
    - 解决方法: 清洁轴面和安装孔,并使用适量润滑油。

    7. 总结和推荐


    综上所述,Ruland OF-MCL-25-A是一款高品质、高性能的轴环产品。它不仅具备出色的设计和工艺,而且在关键指标方面表现出色,非常适合用于要求严格对齐的应用场合。强烈推荐该产品作为机械设备中的核心零部件选择。

OF-MCL-25-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-25-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-25-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-25-A OF-MCL-25-A数据手册

OF-MCL-25-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 20.8015 ¥ 175.7723
5+ $ 20.1715 ¥ 170.4492
10+ $ 19.5544 ¥ 165.2347
库存: 5
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 175.77
直接购买
加入购物车
