OD8/13-NL

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 12.7mm, 0.17Nm扭矩
供应商型号: 7458172
供应商: 欧时
标准整包数: 10
RULAND MANUFACTURING 气动/液压/传动设备 OD8/13-NL

OD8/13-NL概述

    Ruland OD8/13-NL 技术手册解析

    1. 产品简介

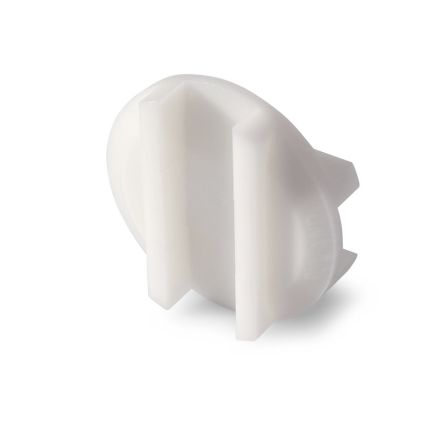

    Ruland OD8/13-NL 是一款Oldham耦合盘,适用于外径为0.500英寸(12.7毫米)的轴毂。作为三件套设计的一部分,它由两个阳极氧化铝或不锈钢轴毂组成,中间夹有一个中心盘。这种设计允许高度定制的耦合,能够轻松组合不同类型的轴毂和孔径,包括英寸、公制、键式和无键式孔。OD8/13-NL 使用尼龙材料制造,具有出色的减震和缓冲效果。这种耦合特别适合于高平行偏移(高达10%的耦合外径)的应用场合,可以承受各种形式的不对准,同时低轴承负载保护敏感系统组件,如轴承,并具有减少振动的设计,在最高达6,000 RPM 的速度下表现良好。OD8/13-NL 符合RoHS3 和 REACH标准。

    2. 技术参数


    - 外径 (OD):0.500 英寸(12.7 毫米)
    - 额定扭矩:1.5 英寸磅(0.17 牛米)
    - 静力断裂扭矩:25 英寸磅(2.8 牛米)
    - 角度偏差:0.5°
    - 平行偏差:0.004 英寸(0.10 毫米),最大:0.050 英寸(1.27 毫米)
    - 轴向运动:0.004 英寸(0.10 毫米)
    - 扭刚度:3.4 磅英尺/度(0.39 牛米/度)
    - 转动惯量:0.00003 英寸磅^2(9.072 × 10^-9 千克米^2)
    - 最高转速:4,500 RPM
    - 全轴承支撑:需要
    - 零反冲:是
    - 机械保险丝:是
    - UPC 代码:634529059920
    - 产地:美国
    - 材料规范:尼龙11
    - 表面处理:原色
    - 制造商:Ruland Manufacturing
    - 温度范围:-10°F 到 130°F(-23°C 到 54°C)
    - 重量:0.000900 磅
    - 关税编码:8483.60.8000
    - UNSPC 编码:31163015

    3. 产品特点和优势


    - 高减震和缓冲:尼龙材料使该耦合具有良好的减震和缓冲效果,适用于高负载和高振动的应用场合。
    - 高平行偏移能力:可承受高达10%的平行偏移,非常适合高平行偏移应用。
    - 低轴承负荷:设计上降低了对轴承和其他敏感系统的压力,延长了使用寿命。
    - 平衡设计:减少在高速运转时的振动,最高可达6,000 RPM。
    - RoHS3 和 REACH 合规性:满足严格的环保标准,确保产品的安全性和可持续性。

    4. 应用案例和使用建议


    - 高负载和高振动应用:适用于高负载和高振动的应用场合,例如工业自动化、机器人和机床。
    - 高平行偏移应用:特别适合需要高平行偏移能力的应用,如传送带和输送系统。
    - 使用建议:
    - 确保轴毂和驱动装置之间的间隙符合要求,以避免不必要的磨损。
    - 定期检查和调整轴毂的位置,确保最佳性能。
    - 在安装过程中遵循详细的安装步骤,以保证装配质量和稳定性。

    5. 兼容性和支持


    - 兼容性:适用于不同的轴毂和孔径,包括英寸、公制、键式和无键式孔。
    - 支持:提供详尽的技术支持和售后服务,包括安装指导和技术咨询。

    6. 常见问题与解决方案


    - 问题:滑动或扭矩不足。
    - 解决方法:检查轴毂尺寸是否合适,必要时使用键槽提高扭矩承载能力。
    - 问题:噪声增加。
    - 解决方法:重新调整轴毂位置,确保正确安装和润滑。
    - 问题:轴向运动过大。
    - 解决方法:检查装配过程中是否按步骤进行,确保使用正确的部件和厚度的垫片。

    7. 总结和推荐


    Ruland OD8/13-NL 耦合盘是一款高性能、耐用且易于安装的产品,特别适合高负载和高振动的应用环境。其独特的设计使其在多种应用场合中表现出色,同时提供了详尽的支持和维护服务。综合以上特点,我们强烈推荐这款产品用于各种高精度、高可靠性的工业应用。

OD8/13-NL参数

参数
长*宽*高 12.7mm*12.7mm*12.7mm
零件状态 在售
包装方式 袋装

OD8/13-NL厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD8/13-NL数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD8/13-NL OD8/13-NL数据手册

OD8/13-NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6+ ¥ 447.0167
12+ ¥ 437.9202
库存: 10
起订量: 10 增量: 0
交货地:
最小起订量为:6
合计: ¥ 2682.1
