OF-MCL-30-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 30mm轴直径, 一件, 夹紧螺丝, 铝, 54mm外径, 15mm宽度
供应商型号: 1747119
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-30-A

OF-MCL-30-A概述


    产品简介

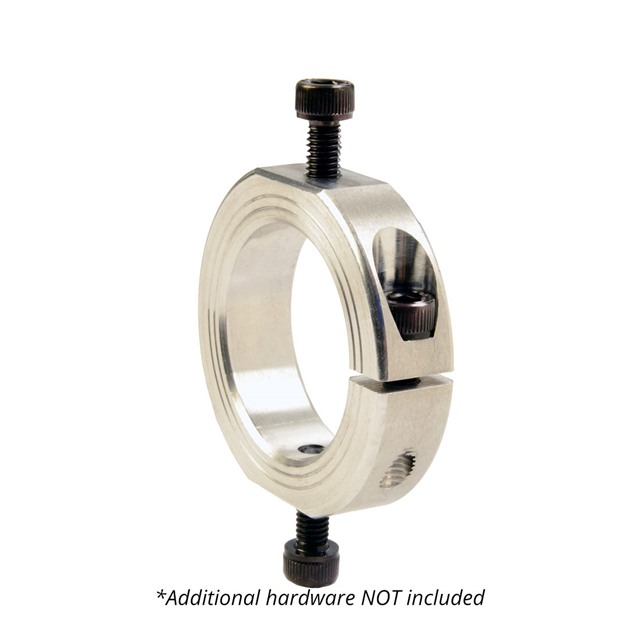

    Ruland OF-MCL-30-A铝制一体式夹紧式衬套是一款专为机械设计和制造行业而设计的产品,适用于各种需要精确安装和对齐的应用场景。这款衬套采用高精度的加工工艺制造,以确保其优异的性能和可靠性。它具有30mm的内径(bore),54mm的外径(outer diameter)和15mm的宽度。衬套上带有外部扁平和螺纹孔,便于与其他部件进行组装,提供稳固且可靠的连接。

    技术参数


    - 内径(Bore): 30mm (+0.050mm / +0.012mm)
    - 外径(Outer Diameter, OD): 54mm
    - 最大外径(Clearance Diameter, C): 59.2mm
    - 宽度(Width, W): 15mm (+0.076mm / -0.254mm)
    - 平面对内径距离(Flat to Bore, FB): 10mm
    - 带孔尺寸(Distance Across Flats, F): 50mm
    - 夹紧螺丝材质(Screw Material): 合金钢(M6 x 18)
    - 安装螺丝扭矩(Seating Torque): 16Nm
    - 适用温度范围(Temperature): -40°F至225°F (-40°C至107°C)

    产品特点和优势


    Ruland OF-MCL-30-A铝制一体式夹紧式衬套以其优越的材料质量和设计结构,在市场上脱颖而出。具体优势如下:
    - 无损伤设计:夹紧式设计不损伤轴,便于安装和拆卸,同时可无限次调整。
    - 高精度加工:该产品拥有严格的垂直度公差(TIR为±0.05mm),确保组件之间的精确对齐。
    - 坚固耐用:经过Ruland专利工艺加工而成的2024铝合金材料使得产品具备极高的抗拉强度和耐久性。
    - 符合环保要求:该产品符合RoHS3和REACH标准,满足环保要求。

    应用案例和使用建议


    - 应用案例:在机械设备中,该衬套常用于导向、定位、固定等用途。尤其在需要高精度对齐的场合,如齿轮、轴承的安装。
    - 使用建议:在安装前应先清洁轴表面并涂抹少量润滑油,然后根据说明书逐步安装直至达到推荐的紧固力矩(16Nm)。这样可以保证长期稳定的工作状态。

    兼容性和支持


    - 兼容性:此产品与其他同规格的标准机械部件兼容,易于与其他系统集成。
    - 制造商支持:Ruland公司提供详细的安装指南和质量保证,对于任何问题均会及时响应并给予技术支持。

    常见问题与解决方案


    - 问题一:如何正确紧固衬套?
    - 解决方法:参照说明书使用指定的扭矩扳手紧固到推荐值(16Nm),以确保最佳效果。
    - 问题二:衬套如何保持清洁?
    - 解决方法:定期检查并清理轴及衬套接触面,避免杂质进入影响精度。
    - 问题三:如何判断衬套是否损坏?
    - 解决方法:定期检查是否有磨损或松动迹象,如有必要请立即更换。

    总结和推荐


    综上所述,Ruland OF-MCL-30-A铝制一体式夹紧式衬套凭借其优秀的性能参数、独特的设计理念和广泛的应用场景,成为机械制造领域的理想选择。无论是初次购买还是替换现有设备中的类似产品,本款衬套都是值得信赖的选择。它不仅能够满足大部分工业需求,还能提供良好的客户支持服务。因此,强烈推荐给寻求高性能、可靠性和易用性的用户。

OF-MCL-30-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-30-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-30-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-30-A OF-MCL-30-A数据手册

OF-MCL-30-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
