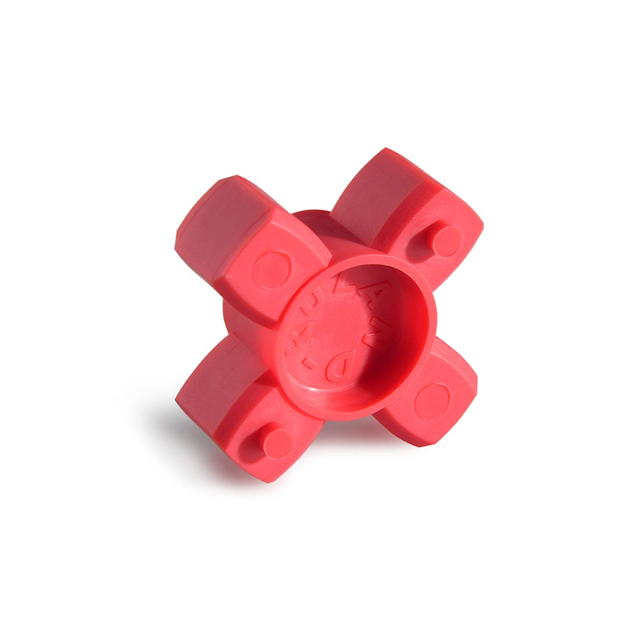

JD16/25-98R

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 25.4mm
供应商型号: 4232166
供应商: 海外现货
标准整包数: 2

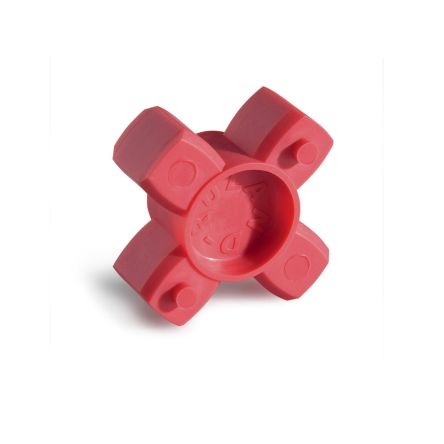

RULAND MANUFACTURING 气动/液压/传动设备 JD16/25-98R

JD16/25-98R概述


    产品简介


    Ruland JD16/25-98R 是一款零回程爪式联轴器垫片,专为需要高扭矩传输的应用而设计。这款产品适用于广泛的工业应用领域,如机床、机器人和自动化设备等,能够提供低惯量、高速度的连接解决方案。

    技术参数


    - 外径(OD):1.000英寸(25.4毫米)
    - 额定扭矩:75磅英寸(8.48牛米)
    - 峰值扭矩:150磅英寸(17.0牛米)
    - 角度不对准:0.8度
    - 平行不对准:0.003英寸(0.08毫米)
    - 扭转变形刚度:41.7磅英寸/度(4.72牛米/度)
    - 转动惯量:0.00073磅英寸²(2.125×10⁻⁷千克米²)
    - 轴向运动:0.030英寸(0.76毫米)
    - 最大转速:8,000转/分钟
    - 温度范围:-10°F至180°F(-23°C至82°C)
    - 材料:聚氨酯 98肖氏A硬度 红色
    - 零回程:是
    - 重量:0.0064磅

    产品特点和优势


    Ruland JD16/25-98R 具备一系列独特的优势:
    - 高扭矩传输能力:该产品由聚氨酯制成,具有98肖氏A硬度,可承受高达150磅英寸的峰值扭矩。
    - 零回程设计:确保无间隙,提高传动精度和可靠性。
    - 轻量化和低惯量:有助于提高系统响应速度和效率。
    - 高转速性能:最大转速可达8,000转/分钟,满足高速应用需求。
    - 平衡设计:降低高速运行时的振动,提高系统的稳定性。
    - 广泛适用性:适用于多种安装条件和应用场景。

    应用案例和使用建议


    Ruland JD16/25-98R 广泛应用于需要高扭矩和高精度传输的应用场合。例如,在精密机床和机器人手臂中,它能够确保高速度下的稳定运行和精确控制。
    使用建议:
    - 正确对齐:安装前必须确保两个联轴器法兰的孔中心对齐,避免过大的不对准误差导致运行不稳定。
    - 紧固力矩:严格按照推荐的力矩值紧固螺钉,以确保安全和可靠的工作状态。
    - 间隙调整:在安装过程中保持适当的间隙,防止金属接触造成的磨损。

    兼容性和支持


    该产品与Ruland品牌的其他联轴器部件高度兼容,方便用户进行定制化组合。此外,Ruland公司还提供专业的技术支持和售后服务,以帮助用户解决任何使用中遇到的问题。

    常见问题与解决方案


    - 问题1:安装后出现异常噪音。
    - 解决方案:检查所有螺钉是否已正确紧固到推荐力矩值,必要时重新调整或更换垫片。
    - 问题2:运行过程中扭矩不足。
    - 解决方案:确认是否符合安装要求,如果有必要,可以咨询技术专家关于如何改进安装方法或选择更适合的垫片型号。

    总结和推荐


    Ruland JD16/25-98R凭借其高扭矩传输能力、零回程设计和平衡结构等优势,在高精度和高速度应用场景中表现出色。尽管存在某些特定条件下可能出现的滑动问题,但通过正确的安装和使用方法,这些问题都可以得到有效规避。因此,强烈推荐这一款高品质的联轴器垫片产品给那些对高精度和高性能传输有需求的用户。

JD16/25-98R参数

参数
长*宽*高 25.4mm*25.4mm*25.4mm
零件状态 在售
包装方式 袋装

JD16/25-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
