MCLC-20-20-F

产品分类: 气动/液压/传动设备

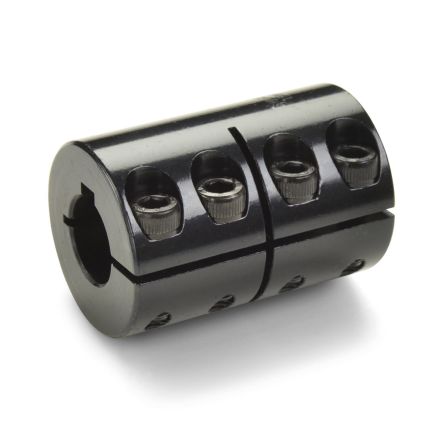

产品描述: Ruland 刚性联轴器 联轴器, 20mm孔径, 42mm外径, 65mm长
供应商型号: 3188-MCLC-20-20-F-ND
供应商:
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 MCLC-20-20-F

MCLC-20-20-F概述

    Ruland MCLC-20-20-F 技术手册

    1. 产品简介

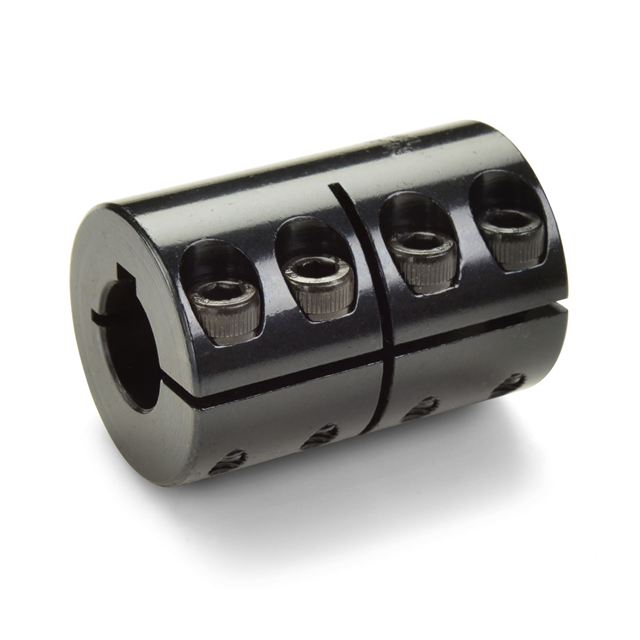

    Ruland MCLC-20-20-F 是一款用于高精度伺服应用和轴对轴连接的刚性耦合器。它具有20mm x 20mm的内径(Bore),外径(OD)为42mm,长度(Length)为65mm。这款耦合器采用一整块防锈钢制成,通过特殊处理来确保其高精度和稳定性。MCLC-20-20-F 适用于需要精确对准和低振动的应用场合。

    2. 技术参数


    - 内径(Bore): 20mm
    - 小内径(Small Bore): 20mm
    - 键槽尺寸(Keyway): 6mm
    - 最大轴穿透深度(Max Shaft Penetration): 32.5mm
    - 外径(Outer Diameter): 42mm
    - 内径公差(Bore Tolerance): +0.050mm / +0.012mm
    - 长度(Length): 65mm
    - 清理直径(Clearance Diameter): MAX 48.9mm
    - 推荐轴公差(Recommended Shaft Tolerance): +0.000mm / -0.013mm
    - 紧固螺钉材料(Clamp Screw Material): 合金钢(Alloy Steel)
    - 紧固螺钉材质(Screw Material): 合金钢,涂有Nypatch®
    - 紧固螺钉尺寸(Hex Wrench Size): 5.0mm
    - 紧固螺钉定位(Screw Location): 15.4mm
    - 螺丝数量(Number of Screws): 4个
    - 额定扭矩(Rated Torque): 350Nm
    - 惯性矩(Moment of Inertia): 1.357 x 10^-4 kg-m^2
    - 最高速度(Maximum Speed): 4,000 RPM
    - 材料规范(Material Specification): 无铅1215碳钢棒
    - 工作温度范围(Temperature Range): -40°F 到 350°F (-40°C 到 176°C)
    - 表面处理(Finish Specification): 热处理黑氧化,浸渍萘酸油,离心干燥

    3. 产品特点和优势


    - 高精度: 精密铰孔确保轴心对齐,不引入误工和振动,适合高精度伺服应用。
    - 抗振动设计: Nypatch®涂层提供均匀螺钉座,重复安装不变形,保持高强度固定力。
    - 快速安装: 不需要额外处理螺丝,大大减少了安装时间。
    - 高强度: 紧固螺丝符合DIN 912 12.9标准,保证最大紧固力。
    - 耐腐蚀: 1215碳钢材料经过黑氧化处理,提供良好的防腐蚀能力。
    - 零反冲: 设计为零反冲,确保稳定的机械传动。
    - 环保合规: RoHS3和REACH合规,安全可靠。

    4. 应用案例和使用建议


    - 应用案例: 适用于高精度伺服系统、自动化机械设备及机器人手臂中的轴对轴连接。
    - 使用建议:
    - 安装时确保两轴精确对齐,避免任何偏差。
    - 在首次安装时,先紧固内侧螺钉到一半推荐扭矩,然后再紧固外侧螺钉。
    - 最后一步,再按顺序紧固全部螺钉至满扭矩。

    5. 兼容性和支持


    - 与其他标准尺寸的20mm轴兼容。
    - 厂商提供严格的质量控制和维护服务,以确保长期稳定运行。

    6. 常见问题与解决方案


    - Q: 安装时如何确保所有螺钉均匀紧固?
    - A: 使用指定扭矩扳手分两阶段逐步紧固,先紧固内侧,然后紧固外侧。
    - Q: 如何处理耦合器表面处理引起的摩擦增加?
    - A: 使用适当的润滑剂进行维护,但请注意不要过度润滑。

    7. 总结和推荐


    总体来看,Ruland MCLC-20-20-F 刚性耦合器以其高精度、抗振动设计、快速安装等特点,在高精度伺服系统和其他需要精确对齐的应用场合中表现出色。因此,我们强烈推荐此产品用于相关应用。

MCLC-20-20-F参数

参数
长*宽*高 65mm(长度)
零件状态 在售
包装方式 袋装

MCLC-20-20-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MCLC-20-20-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MCLC-20-20-F MCLC-20-20-F数据手册
