JD36/57-92Y

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 57.2mm
供应商型号: 1747271
供应商: 欧时
标准整包数: 1

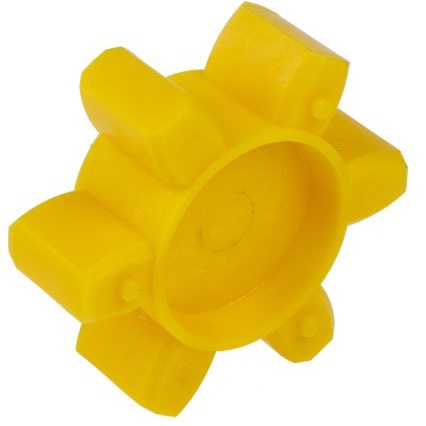

RULAND MANUFACTURING 气动/液压/传动设备 JD36/57-92Y

JD36/57-92Y概述


    产品简介

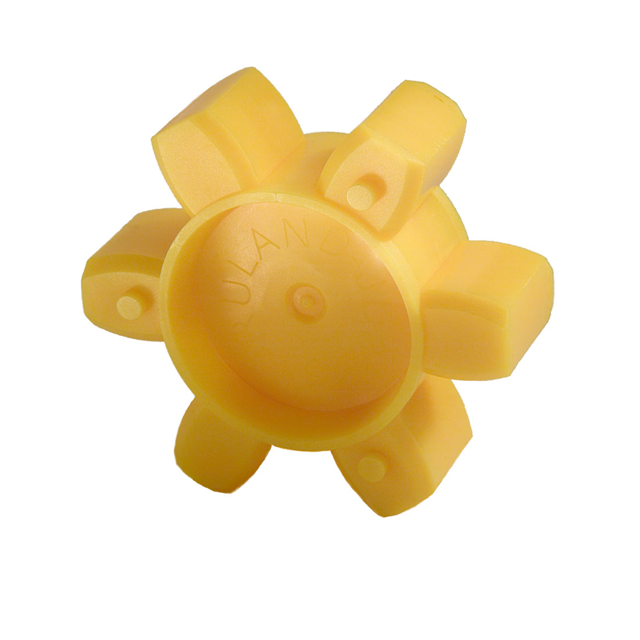

    Ruland JD36/57-92Y是一款零反冲夹具联轴器弹性体,专为适合具有特定外径(OD)的Ruland毂而设计。作为三件套设计的一部分,它由两个铝制毂和一个被称为“蜘蛛”的弹性体组成,从而形成了一种轻量低惯性的联轴器,最高转速可达8,000 RPM。这种三件套设计允许轻松结合夹紧式或带螺纹的毂,适用于英寸、公制、键槽和无键槽孔径。JD36/57-92Y由聚氨酯制成,硬度为92 Shore A,实现了良好的减震和扭矩容量平衡。

    技术参数


    - 外径 (OD):2.250 英寸 (57.2 毫米)
    - 额定扭矩:285 英寸磅 (32.21 牛米)
    - 角位移能力:0.9°
    - 平行位移能力:0.005 英寸 (0.13 毫米)
    - 扭转刚度:250.0 磅-英寸/度 (28.57 牛米/度)
    - 转动惯量:0.03690 英寸磅² (1.080 X 10^-5 千克米²)
    - 轴向运动能力:0.050 英寸 (1.27 毫米)
    - 最大速度:8,000 RPM
    - 温度范围:-10°F 至 180°F (-23°C 至 82°C)

    产品特点和优势


    Ruland JD36/57-92Y的独特之处在于其零反冲设计,可减少高速运行时的振动。该产品具有良好的减震和扭矩承载能力,并符合DIN 912 12.9标准。此外,它的材料选用符合RoHS3和REACH标准,环保安全。由于采用了三件套设计,用户可以灵活选择不同类型的毂,实现高度定制化。

    应用案例和使用建议


    此款联轴器广泛应用于工业机械和自动化系统中,特别是在需要高精度和低振动的应用场合。建议安装前仔细对齐两个毂的孔径,并确保两毂之间有足够的间隙以避免金属接触。在特殊情况下,如使用最小标准孔径或轴直径偏小时,可能会出现滑动现象,建议采用键槽来提高轴毂连接处的扭矩承载能力。

    兼容性和支持


    Ruland JD36/57-92Y支持多种毂类型,包括夹紧式和带螺纹的毂,以及各种英寸和公制尺寸。制造商提供了详细的安装指南和技术支持,帮助用户正确安装并解决可能出现的问题。

    常见问题与解决方案


    - Q1:如何确保正确的安装?
    - A1:请严格按照安装指南中的步骤进行操作,确保两个毂之间的孔径对齐,并保持适当的间隙以避免金属接触。

    - Q2:使用过程中发现滑动现象怎么办?
    - A2:检查所使用的孔径尺寸是否为最小标准尺寸,或者轴直径是否偏小。如果适用,建议采用键槽以增加轴毂连接处的扭矩承载能力。

    总结和推荐


    综上所述,Ruland JD36/57-92Y是一款具有优异性能和广泛应用前景的联轴器弹性体。其零反冲设计和高精度使其成为工业机械和自动化系统中的理想选择。如果您需要一款高精度且具有良好减震效果的联轴器,强烈推荐您考虑使用Ruland JD36/57-92Y。

JD36/57-92Y参数

参数
长*宽*高 57.2mm*57.2mm*57.2mm
包装方式 袋装

JD36/57-92Y厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD36/57-92Y数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD36/57-92Y JD36/57-92Y数据手册

JD36/57-92Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
