JD10/15-98R

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 15mm
供应商型号: 1864126
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 JD10/15-98R

JD10/15-98R概述


    产品简介

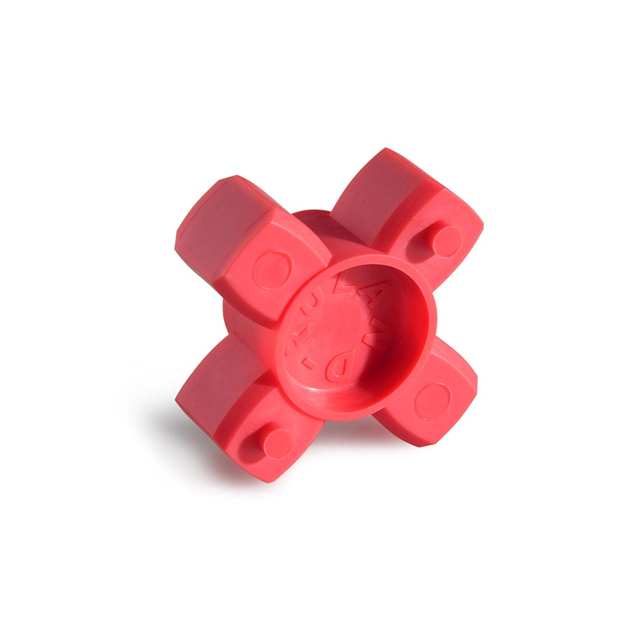

    Ruland JD10/15-98R 零背隙颚式联轴器
    Ruland JD10/15-98R 是一款专为高扭矩应用设计的零背隙颚式联轴器组件。这款联轴器由一个铝制主体和一个聚氨酯制成的弹性插入件(也称为“蜘蛛”)组成,用于连接两个Ruland制造的颚式联轴器毂。它广泛应用于需要高速运转和低惯性的工业领域,如自动化设备、机器人系统和运动控制装置。

    技术参数


    - 外径 (OD):0.590 英寸 (15.0 毫米)
    - 额定扭矩:8 磅英寸 (0.90 牛米)
    - 峰值扭矩:16 磅英寸 (1.8 牛米)
    - 角向偏移量:0.8°
    - 平行偏移量:0.002 英寸 (0.05 毫米)
    - 扭转刚度:8.3 磅英寸/度 (0.94 牛米/度)
    - 转动惯量:0.00005 磅英寸² (1.551 x 10⁻⁸ 千克·米²)
    - 轴向运动:0.020 英寸 (0.51 毫米)
    - 最大转速:8,000 转/分钟
    - 满轴承支撑需求:是
    - 零背隙:是
    - 重量:0.0014 磅 (约 0.63 克)
    - 温度范围:-10°F 至 180°F (-23°C 至 82°C)
    - 材料规格:聚氨酯 98 Shore A 红色
    - 表面处理:无涂层

    产品特点和优势


    Ruland JD10/15-98R 联轴器具有以下独特功能和优势:
    - 零背隙设计:保证了高精度和稳定性能,适用于要求高度精准的应用场合。
    - 高扭矩承载能力:得益于其聚氨酯材料的高硬度(98 Shore A),能够承受高达16磅英寸的峰值扭矩。
    - 高扭矩效率:相比其他同类产品,此联轴器能在同等条件下提供更高的扭矩效率。
    - 抗振动性能:设计平衡以减少高速运行时的振动,适用于高转速应用。
    - 符合RoHS3和REACH标准:环保且安全性高,适用于各种严格的行业标准。
    - 兼容多种安装方式:能够与不同尺寸和类型的安装接口轻松匹配,提供灵活的安装选项。

    应用案例和使用建议


    应用案例:此联轴器常被应用于自动化设备和机器人系统中,尤其是在需要高速、精确传输动力和信号的场合。例如,在工业机器人手臂中,这种联轴器能够有效地传递扭矩并确保高速运行下的稳定性。
    使用建议:
    1. 在安装前,请确保两个联轴器毂之间的角向偏移量不超过0.8度,平行偏移量不超过0.002英寸,轴向运动不超过0.02英寸。
    2. 安装过程中需注意保持适当的间隙,确保两毂之间没有金属接触,以防止摩擦损坏。
    3. 建议使用带扭矩限制功能的扳手进行紧固,避免过紧导致损坏。
    4. 如果设备需要更高的扭矩传输能力,可以考虑增加键槽来增强扭矩传输效果。

    兼容性和支持


    Ruland JD10/15-98R 联轴器支持多种安装接口,可与Ruland制造的各种标准和非标准颚式联轴器毂配合使用。对于特定的应用场景或特殊需求,Ruland公司提供技术支持和服务保障,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. Q: 安装后出现过度振动或噪音怎么办?
    A: 请检查安装过程中是否有金属接触现象,或者联轴器毂的对齐是否正确。确保所有安装参数均在制造商推荐范围内。

    2. Q: 设备在运行时出现打滑现象怎么办?
    A: 可能是因为所选联轴器毂的内孔直径过小或不匹配导致。建议重新检查安装尺寸并咨询技术人员进行优化配置。

    3. Q: 使用中发现联轴器出现异常磨损怎么办?
    A: 过度磨损可能是由于负载过高或运行条件不理想造成的。建议检查设备的运行状态,并适当调整负载或工作环境。

    总结和推荐


    综上所述,Ruland JD10/15-98R 联轴器是一款非常适合高扭矩、高精度应用场景的产品。其零背隙设计、高扭矩承载能力和抗振动性能使其在工业自动化和机器人系统等领域具有广泛的应用前景。因此,强烈推荐给需要高性能联轴器的用户选择。

JD10/15-98R参数

参数
长*宽*高 15mm*15mm*15mm
零件状态 在售
包装方式 袋装

JD10/15-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD10/15-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD10/15-98R JD10/15-98R数据手册

JD10/15-98R封装设计

查看详情并下载
Symbol
Footprint
3D Model
