OF-MSP-30-F

产品分类: 气动/液压/传动设备

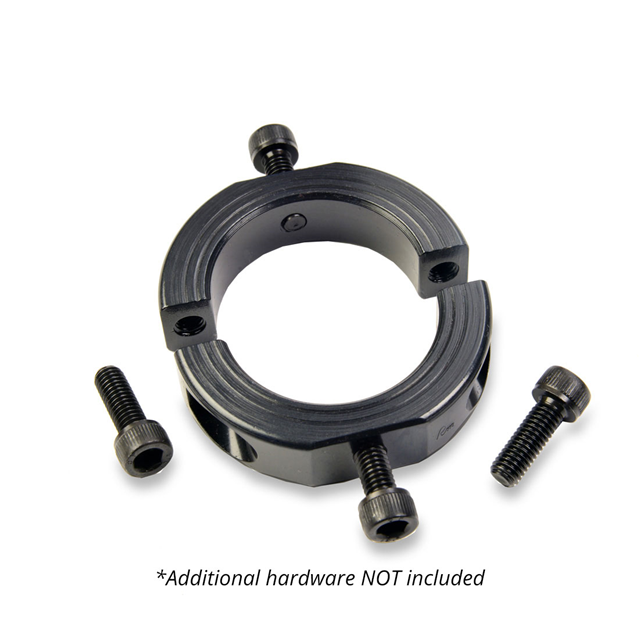

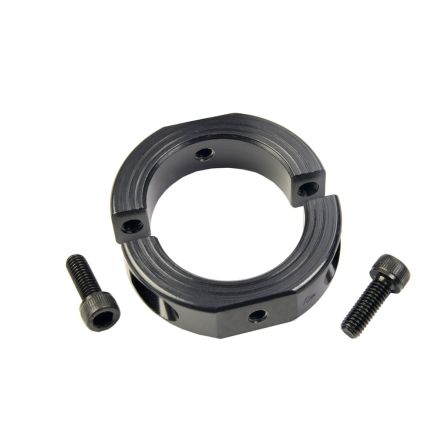

产品描述: Ruland 轴环, 30mm轴直径, 两件, 夹紧螺丝, 黑色氧化, 碳钢, 54mm外径, 15mm宽度
供应商型号: 1747156
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-30-F

OF-MSP-30-F概述

    Ruland OF-MSP-30-F 30mm Shaft Collar 技术手册

    1. 产品简介


    Ruland OF-MSP-30-F 是一款专为工业应用设计的30毫米双件式夹紧型轴环,适用于引导、定位、停止、固定及组件对齐等多种用途。该产品具有外径平底和螺纹孔,便于将轴环连接到其他组件或彼此之间。其设计旨在不损伤轴表面,易于拆卸,并且能够无限次调整。此外,其优异的面与孔的垂直度(TIR ≤ 0.05mm)使其在作为承载面、机械止动装置或用于安装齿轮、轴承等组件时,具有极高的精确度和稳定性。

    2. 技术参数


    - 内径(B1):30mm,公差 +0.050mm / +0.012mm
    - 外径(OD):54mm,最大清除直径59.2mm
    - 宽度(W):15mm,公差 +0.076mm / -0.254mm
    - 螺纹孔尺寸:M6
    - 平面至内径距离(FB):10mm
    - 推荐间隙:1.590英寸
    - 推荐轴公差:+0.000mm / -0.013mm
    - 夹紧螺丝材质:合金钢
    - 夹紧螺丝规格:M6 x 18
    - 紧固螺丝扭矩:16 Nm
    - 钢材材料:1215碳钢棒
    - 材料规格:美国精选钢铁厂提供的钢材
    - 表面处理:热处理黑色氧化处理,含有萘酸油并离心干燥
    - 工作温度范围:-40°F 到 350°F (-40°C 到 176°C)
    - 重量:0.3532磅
    - 生产厂家:Ruland Manufacturing
    - 国家产地:美国

    3. 产品特点和优势


    OF-MSP-30-F 轴环采用了先进的夹紧设计,不仅易于安装且无需担心对轴造成任何损伤。独特的夹紧方式使得轴环在使用过程中可以灵活调整,并具备持久的锁定能力。该轴环采用严格的生产工艺,确保每个部件之间的精准匹配,提供高精度的面到孔垂直度。特别值得注意的是,它具备出色的防腐蚀性能和高抗拉强度,使得该产品在严苛环境下依然表现出色。Ruland 严格的质量控制和特有的制造工艺保证了产品的高性能和可靠性。

    4. 应用案例和使用建议


    应用案例
    - 导向:在各种自动化设备中作为导向装置,确保零件按照预定路径移动。
    - 定位和停顿:在传送带系统中作为停顿点,实现精确的零件位置控制。
    - 装配:装配组件如齿轮和轴承时,用于固定和精确定位。
    - 传动系统:在传动系统中用作负载轴承面和机械止动装置。
    使用建议
    - 在安装之前务必清理轴表面,以避免灰尘或杂质影响夹紧效果。
    - 安装时应保持一定的间隙,以免过紧或过松导致失效。
    - 定期检查轴环上的紧固螺丝是否松动,并及时进行紧固,以确保轴环长期稳定运行。

    5. 兼容性和支持


    该产品与其他 Ruland 的机械组件和设备高度兼容,且适用于多种机械设备。Ruland 提供全面的技术支持,包括详细的安装指南、使用手册和技术文档。此外,客户还可以通过电子邮件和电话联系厂家,获取专业的技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题:安装过程中发现轴环无法完全贴合
    解决办法:检查轴环是否清洁,并确保在安装时适当使用润滑油,这有助于轴环更好地贴合轴表面。
    - 问题:轴环在使用过程中出现松动现象
    解决办法:确认所使用的紧固螺丝符合标准,若螺丝损坏应及时更换;定期检查螺丝紧固情况,必要时重新紧固。
    - 问题:轴环表面出现腐蚀迹象
    解决办法:若发现腐蚀现象,应立即清洗受腐蚀区域,并考虑更换新的轴环。Ruland 的产品表面经过特殊处理,具有良好的防腐蚀性能,但使用不当或长时间暴露于恶劣环境中也可能引起腐蚀。

    7. 总结和推荐


    综上所述,Ruland OF-MSP-30-F 30mm 轴环凭借其优良的设计、精湛的工艺和出色的性能,在各类机械装配中表现出卓越的应用价值。对于需要高精度和可靠性的场合,该轴环无疑是理想的选择。因此,我们强烈推荐这款产品给所有追求高品质机械配件的用户。

OF-MSP-30-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-30-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
