JD32/51-98R

产品分类: 气动/液压/传动设备

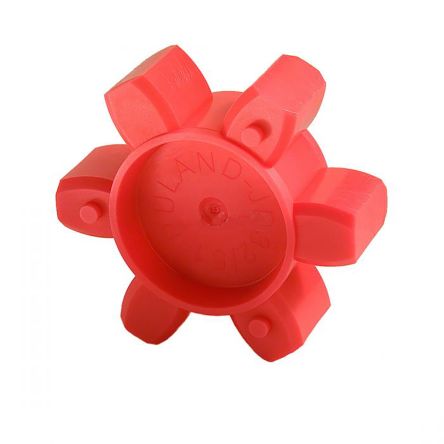

产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 50.8mm
供应商型号: 1747267
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 JD32/51-98R

JD32/51-98R概述

    JD32/51-98R 技术手册

    1. 产品简介


    JD32/51-98R 是一款由 Ruland 制造的零回程弹性联轴器弹性体。作为三件式设计的一部分,该联轴器包含两个铝制端环和一个称为弹性体的橡胶中间件。这种组合方式形成了一种轻量级、低惯性的联轴器,最高转速可达8,000 RPM。此三件式设计可以轻松结合各种类型的夹紧或螺钉端环,适用于英制、公制、键槽和无键槽的轴孔。JD32/51-98R 主要采用聚氨酯材料,具有98肖氏A硬度,确保高扭矩容量的同时限制柔性。Ruland 的弹性联轴器以其平衡的设计著称,在高速运转时可以显著降低振动。所有硬件均符合DIN 912 12.9标准的要求,扭矩能力强大。该产品符合RoHS3和REACH合规标准。

    2. 技术参数


    - 外径(OD):2.000英寸(50.8毫米)
    - 额定扭矩:275英寸磅(31.08牛米)
    - 最大角度偏移:0.8°
    - 平行偏移:0.005英寸(0.13毫米)
    - 扭转刚度:250.0磅英寸/度(28.57牛米/度)
    - 惯性矩:0.02190磅-英寸²(6.409×10⁻⁶千克-米²)
    - 轴向移动:0.050英寸(1.27毫米)
    - 最大速度:8,000 RPM
    - 全轴承支撑要求:是
    - 零回程:是
    - 重量:0.0465磅
    - 温度范围:-10°F至180°F(-23°C至82°C)
    - 材料规格:聚氨酯98肖氏A红色
    - 完工规格:未经处理
    - 生产商:Ruland Manufacturing
    - UPC:634529068915
    - 国家产地:美国

    3. 产品特点和优势


    JD32/51-98R 的独特之处在于其零回程设计,这在高精度机械系统中至关重要。这种设计能保证极小的误差,并在提高效率的同时减少机械磨损。此外,其强大的扭矩能力和卓越的扭转刚度使其在需要高度精确和高负载的应用中表现出色。高扭矩能力配合限于柔性设计使得产品在高转速条件下仍能保持稳定运行。

    4. 应用案例和使用建议


    JD32/51-98R 的典型应用场景包括高精度机械设备、自动化系统、包装机等。例如,在需要高精度同步运动的自动装配线中,该联轴器能够有效地传输动力并减少由于电机启动停止产生的震动。安装过程中需要注意维持两个端环之间的小间隙,以避免金属对金属接触造成的损坏。为确保最佳性能,建议在必要时采用键槽来增加扭矩承载能力。

    5. 兼容性和支持


    JD32/51-98R 可以与Ruland制造的各种端环配合使用,适用于多种类型的轴孔。制造商提供详细的安装指导和后续技术支持,帮助用户解决可能遇到的问题。

    6. 常见问题与解决方案


    - 问题一:安装后出现回程现象。
    - 解决方案:检查端环间是否有足够的间隙。确保按照说明进行安装,并定期检查磨损情况。
    - 问题二:扭矩超出规范。
    - 解决方案:建议咨询技术支持,考虑增加键槽或者调整装配方式以增强扭矩承载能力。

    7. 总结和推荐


    综上所述,JD32/51-98R凭借其零回程设计、强大的扭矩能力和优越的刚度表现,在高性能机械设备中有着广泛的应用前景。针对高精度应用的需求,这款联轴器无疑是理想的选择。强烈推荐使用JD32/51-98R,以实现更高的工作效率和更长的使用寿命。

JD32/51-98R参数

参数
长*宽*高 50.8mm*50.8mm*50.8mm
包装方式 袋装

JD32/51-98R厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD32/51-98R数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD32/51-98R JD32/51-98R数据手册

JD32/51-98R封装设计

查看详情并下载
Symbol
Footprint
3D Model
