OF-MCL-30-F

产品分类: 气动/液压/传动设备

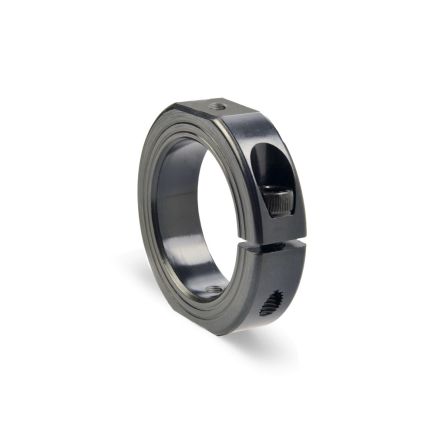

产品描述: Ruland 轴环, 30mm轴直径, 一件, 夹紧螺丝, 黑色氧化, 碳钢, 54mm外径, 15mm宽度
供应商型号: 1747120
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-30-F

OF-MCL-30-F概述

    Ruland OF-MCL-30-F 技术手册综述



    产品简介

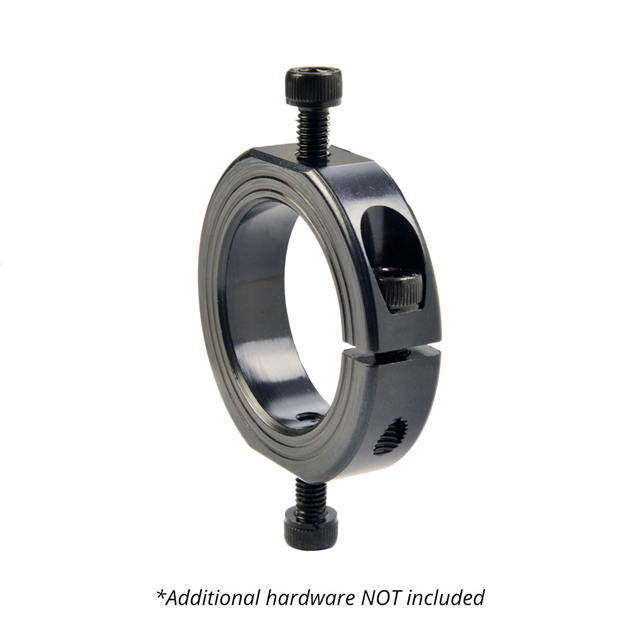

    Ruland OF-MCL-30-F 是一款直径为30mm的一体式卡簧,外径为54mm,宽度为15mm。它配备有外径平头和平面螺纹孔,便于与其他轴卡簧或相邻组件连接。该款轴卡簧采用无损钳紧设计,易于安装和拆卸,且能够无限次调整。主要应用于导轨、间距设定、定位、固定以及组件对齐等领域。


    技术参数



    - 内径(B1):30mm,内径公差:+0.050mm / +0.012mm
    - 外径(OD):54mm,最大间隙直径(C):59.2mm
    - 宽度(W):15mm,宽度公差:+0.076mm / -0.254mm
    - 螺纹孔:M6,跨扁平面距离(F):50mm
    - 平面至内径距离(FB):10mm,推荐轴公差:+0.000mm / -0.013mm
    - 钳紧螺丝:M6 x 18,材料:合金钢
    - 扳手尺寸:5.0mm
    - 落座扭矩:16 Nm
    - 螺丝位置(R):21.49mm
    - 螺丝数量:1个,材料规格:1215碳钢棒
    - 温度范围:-40°F 至 350°F (-40°C 至 176°C)


    产品特点和优势



    Ruland OF-MCL-30-F 采用锻造螺丝,符合 DIN 912 12.9 标准,确保最佳的夹持力。该产品由北美精选钢铁厂的实心圆棒制造而成,经过精细加工,达到无毛刺的效果。独特的黑氧化处理工艺提高了夹持力并具有抗腐蚀性。这款产品在垂直度上严格控制在公差范围内(TIR为±0.05mm),使其成为承载负荷面、机械停止点或用于齿轮、轴承等组件装配时的首选。


    应用案例和使用建议



    Ruland OF-MCL-30-F 广泛应用于机械设备中作为导轨、间距设定、定位、固定及组件对齐的关键部件。在实际应用中,确保正确清洁内径并涂上轻质润滑油以提高运行效率。在安装过程中,务必按规定的落座扭矩(16 Nm)进行紧固,以确保最佳的夹持效果。


    兼容性和支持



    Ruland OF-MCL-30-F 可与各种标准规格的机械组件无缝兼容。Ruland Manufacturing 提供详尽的技术支持和维护服务,确保用户能够获得最佳的使用体验。


    常见问题与解决方案



    1. 如何正确紧固轴卡簧?
    答:使用5.0mm扳手将螺丝紧固到推荐的落座扭矩(16 Nm)。

    2. 如何清洁轴卡簧?
    答:使用清洁剂和柔软布料擦拭内外表面,避免使用腐蚀性物质。


    总结和推荐



    综上所述,Ruland OF-MCL-30-F 以其优越的垂直度控制、可靠的夹持力和耐用的材质,在机械工程中具有显著的应用优势。建议在需要高精度对齐和可靠的固定组件场合下优先选用此产品。

OF-MCL-30-F参数

参数
长*宽*高 15mm(宽度)
包装方式 袋装

OF-MCL-30-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-30-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-30-F OF-MCL-30-F数据手册

OF-MCL-30-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
