OCT16-4-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 滑块联轴器 联轴器, 6mm孔径, 25mm外径
供应商型号: 7458083
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OCT16-4-A

OCT16-4-A概述


    产品简介

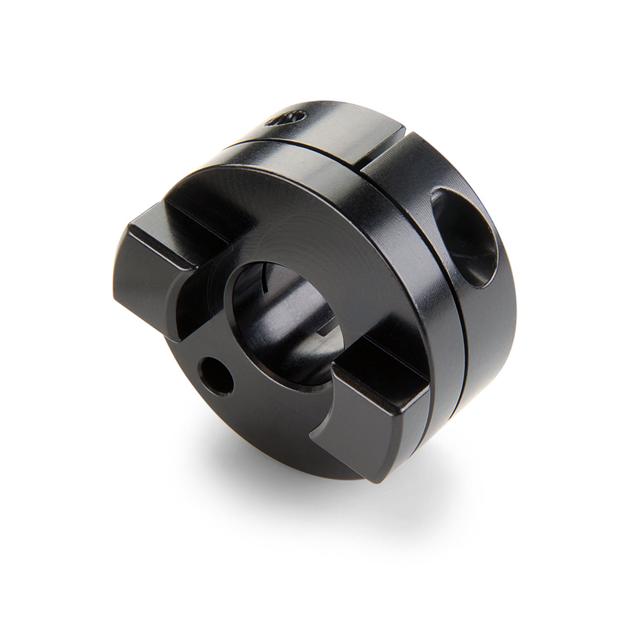

    Ruland OCT16-4-A 是一款由 Ruland 公司生产的夹紧式旧合联轴器(Oldham Coupling)轮毂。它主要用于机械系统中的动力传输部分,能有效地解决各种类型的不对中问题。这种联轴器具有高灵活性,可以轻松组合不同类型的联轴器,适用于多种工业场合。

    技术参数


    - 基本规格
    - 轴径(B1):0.2500 英寸
    - 外径(OD):1.000 英寸
    - 最大轴向穿透深度:0.467 英寸
    - 长度(L):1.250 英寸
    - 材料:2024-T351 铝制条材
    - 机械性能
    - 锁紧螺钉:M3 型合金钢
    - 锁紧螺钉数量:1 个
    - 锁紧扭矩:2.1 牛米
    - 扭矩盘插入类型:OD16/25-AT, OD16/25-NL, OD16/25-PEK
    - 轴承支撑:全支撑
    - 无间隙:是
    - 平衡设计:是
    - 防护功能:机械保险丝
    - 对准公差
    - 角度偏差:±0.5°
    - 平行偏差:±0.008 英寸(0.20 毫米)
    - 最大平行偏差:±0.100 英寸(2.54 毫米)
    - 轴向运动:±0.004 英寸(0.10 毫米)
    - 性能参数
    - 最高速度:4,500 转/分钟
    - 质量惯量:0.0047 磅-英寸²
    - 安装尺寸:直径 1.000 英寸,长度 0.467 英寸
    - 工作环境
    - 温度范围:Acetal 盘片:-10°F 到 150°F(-23°C 到 65°C),Nylon 盘片:-10°F 到 130°F(-23°C 到 54°C),PEEK 盘片:-10°F 到 300°F(-23°C 到 148°C)

    产品特点和优势


    Ruland OCT16-4-A 的显著特点在于其高度定制化的设计,使得用户能够根据具体需求选择合适的材料。这种联轴器特别适合需要处理高并行偏移的应用场合,同时具备低轴承负荷和平衡设计,能够在高达 6,000 转/分钟的速度下运行,大大减少了振动和磨损。此外,该产品完全符合环保标准(RoHS3 和 REACH),确保了使用者的安全健康。

    应用案例和使用建议


    在高精度机械设备、伺服电机系统及机器人手臂等领域,Ruland OCT16-4-A 显示出卓越的性能。为了保证最佳使用效果,建议严格按照安装指南进行操作,注意检查所有部件的配合情况,并定期检查锁紧扭矩是否满足要求。

    兼容性和支持


    Ruland OCT16-4-A 支持多种扭矩盘插入类型,可与多种标准驱动装置配合使用。Ruland 公司还提供了详尽的技术支持服务,包括使用指导和故障排除,以确保客户能够充分利用产品的各项功能。

    常见问题与解决方案


    - Q: 使用过程中发现存在滑动现象?
    - A: 可能是因为所选的孔径过小或者轴径过细。建议选择更大的标准孔径或使用带键槽的版本以增加扭矩容量。
    - Q: 何时需要使用机械保险丝?
    - A: 当连接部位承受异常大的冲击力时,机械保险丝可以保护设备免受损坏。具体使用时机应根据实际情况判断。

    总结和推荐


    Ruland OCT16-4-A 是一款高性能且多功能的联轴器组件,尤其适合高精度、高动态负载的应用场合。其优异的性能、广泛的适用性和出色的客户支持使其成为市场上极具竞争力的产品。强烈推荐在工业自动化和精密机械领域采用这款联轴器,以提升系统的整体性能和可靠性。

OCT16-4-A参数

参数
包装方式 袋装

OCT16-4-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
