MSP-10-ST

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 两件, 夹紧螺丝, 24mm外径, 9mm宽度
供应商型号: 1864140
供应商: 海外现货
标准整包数: 1

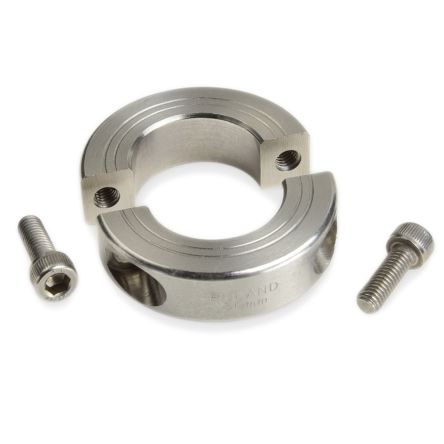

RULAND MANUFACTURING 气动/液压/传动设备 MSP-10-ST

MSP-10-ST概述

    MSP-10-ST 10mm Two-Piece Shaft Collar 技术手册

    1. 产品简介


    Ruland MSP-10-ST 是一款10毫米孔径的两件式不锈钢夹紧型轴衬,外径为24毫米,宽度为9毫米。这款轴衬广泛应用于指导、间距设定、止动、安装及组件对齐等领域。制造商们可以从其严格的端面与孔径垂直度控制(最大TIR误差为0.05毫米)中受益,这对于当轴衬用作载荷面、机械止动点或用于安装齿轮和轴承时尤为重要。此外,该产品还具有出色的配合度、表面处理和夹持力,能够确保长期稳定的应用效果。

    2. 技术参数


    - 孔径(B1):10毫米;公差:+0.050毫米 / +0.012毫米
    - 外径(OD):24毫米;最大间隙直径(C):26.3毫米
    - 宽度(W):9毫米;公差:+0.076毫米 / -0.254毫米
    - 推荐间隙:1.59毫米;推荐轴公差:+0.000毫米 / -0.013毫米
    - 锻造夹紧螺丝:M3 x 10;螺丝材料:316不锈钢
    - 六角扳手尺寸:2.5毫米;螺丝表面处理:亮光
    - 坐置扭矩:1.1牛米;螺丝位置(R):8.51毫米
    - 螺丝数量:2个;材料规范:316L奥氏体、非磁性棒
    - 表面处理:亮光,无电镀
    - 制造商:Ruland Manufacturing
    - 国家产地:美国
    - 工作温度:-40°F至350°F(-40°C至176°C)
    - 重量:0.0521磅

    3. 产品特点和优势


    - 不伤轴设计:独特的夹紧方式不会损伤轴体。
    - 易于拆卸:便于安装和更换。
    - 无限调节:可随时调整到任意位置。
    - 高精度加工:确保精确的垂直度和平行度。
    - 抗腐蚀性:采用316不锈钢材质,具备优异的抗腐蚀性能。
    - RoHS3和REACH合规:环保标准高。
    - 紧凑设计:节省空间,适用于各种场合。

    4. 应用案例和使用建议


    该产品常见于自动化设备、工业机器人和精密机械装配线等需要高精度定位和对齐的应用中。例如,在机床、传送带、输送系统和测试设备中都有广泛应用。使用时需注意保持正确的间隙和坐置扭矩,避免因过紧或过松导致的位移和磨损问题。在装配过程中,建议使用适当的润滑剂以减少摩擦和磨损,确保长期稳定的运行。

    5. 兼容性和支持


    - 兼容性:MSP-10-ST轴衬可以与多种直径范围内的轴相匹配,特别适合316不锈钢材质的使用环境。
    - 支持和服务:Ruland公司提供全面的技术支持和售后服务,确保客户在使用过程中获得最佳体验。如有任何问题或需要进一步咨询,请联系其技术支持团队。

    6. 常见问题与解决方案


    - 问题1:轴衬无法固定在轴上?
    - 解决方案:检查是否正确应用了推荐的坐置扭矩,并确保螺丝紧固到位。
    - 问题2:轴衬在运行过程中出现振动?
    - 解决方案:确认轴的直线度和平直度是否满足要求,必要时进行调整。
    - 问题3:螺丝生锈或卡死?
    - 解决方案:定期清洁并涂抹防锈油,防止氧化。

    7. 总结和推荐


    MSP-10-ST是一款性能卓越、可靠性强的不锈钢夹紧型轴衬。其高精度制造工艺、优越的抗腐蚀性能以及广泛的应用场景使其在市场上具有显著的竞争优势。我们强烈推荐该产品给那些寻求高品质、高性能和高可靠性的自动化设备和精密机械制造商。

MSP-10-ST参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

MSP-10-ST厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MSP-10-ST数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MSP-10-ST MSP-10-ST数据手册

MSP-10-ST封装设计

查看详情并下载
Symbol
Footprint
3D Model
