首页  >  产品百科  >  FCMR38-12-12-SS

FCMR38-12-12-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 弹性联轴器 联轴器, 12mm孔径, 38mm外径, 57.2mm长, 12.43Nm扭矩
供应商型号: 6899691
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 FCMR38-12-12-SS

FCMR38-12-12-SS概述


    产品简介

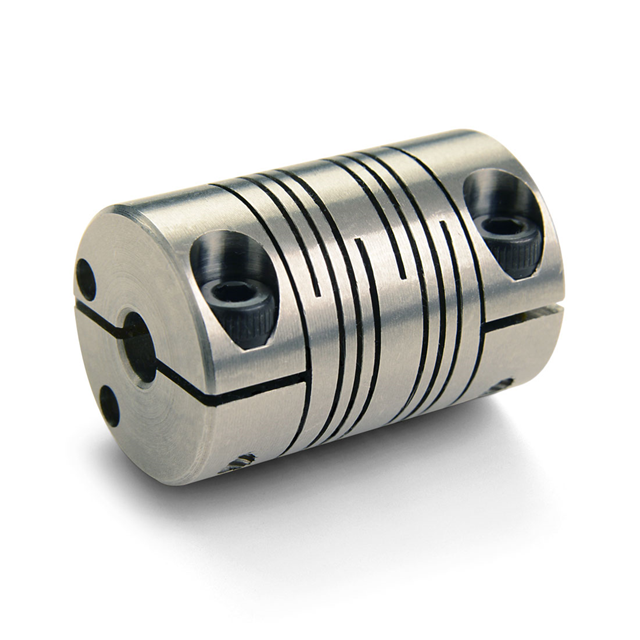

    产品名称:FCMR38-12-12-SS六束光耦合器
    产品类型:该产品是一款由Ruland公司生产的六束光耦合器(six beam coupling),适用于轻负载动力传输应用。它采用了不锈钢材料制成,具有高强度、高扭矩容量和低风损等特点。
    主要功能:这种耦合器能够实现伺服电机与滚珠丝杠之间的零间隙连接,减少振动并提高运行效率,特别适用于高速度下的应用,最高可承受6,000 RPM的速度。
    应用领域:FCMR38-12-12-SS适用于多种工业设备中,如伺服电机和滚珠丝杠的连接,适用于需要精确控制和高效传输的应用场合。

    技术参数


    - 尺寸:外径(OD)38.1 mm,长度57.2 mm
    - 孔径:两个孔径均为12 mm
    - 最大轴向位移:0.38 mm
    - 最大角偏移:3.0°
    - 最大平行偏移:0.76 mm
    - 静态扭矩:21.52 Nm
    - 动态扭矩:5.38 Nm(反转) / 10.76 Nm(非反转)
    - 扭转刚度:0.19 Deg/Nm
    - 最高转速:6,000 RPM
    - 重量:0.853 lbs
    - 材质:303不锈钢
    - 温度范围:-40°F至350°F(-40°C至176°C)

    产品特点和优势


    独特功能:
    - 采用螺旋切割设计,相比单束或四束耦合器,能提供更高的扭矩容量、更低的风损和更大的体积。
    - 零背隙设计,保证精度,减少高转速时的振动。
    - 采用Nypatch®抗振动硬件,确保螺丝均匀受力,防止损坏,并维持高持力。
    - 采用符合DIN 912 12.9标准的合金钢螺丝,测试结果超出标准。
    优势:
    - 能够在高负载和高转速条件下保持稳定,适用于严苛的应用环境。
    - 兼容多种尺寸的轴,安装简单方便。
    - 材质为RoHS3和REACH合规的303不锈钢,保证耐用性和环保性。

    应用案例和使用建议


    实际使用场景:在伺服电机与滚珠丝杠的连接中表现优异,能够显著提高系统的运行精度和效率。
    使用建议:
    1. 确保两个轴的对齐度在允许的偏差范围内。
    2. 安装过程中先固定一个侧的螺丝,再调整第二个侧的位置,最后均匀施加推荐扭矩。

    兼容性和支持


    兼容性:本产品可广泛应用于各种机械和自动化系统中,特别是与伺服电机和滚珠丝杠的连接。
    支持:Ruland公司提供技术支持服务,解决用户在使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:安装过程中出现螺丝滑动现象。
    - 解决方案:确认轴的直径是否符合要求,必要时可以咨询Ruland的技术支持团队获取帮助。
    2. 问题:运行时发现振动较大。
    - 解决方案:检查安装是否正确,确认所有螺丝均已拧紧到规定的扭矩值。

    总结和推荐


    综合评估:FCMR38-12-12-SS六束光耦合器具有较高的扭矩承载能力、较低的风损和良好的抗震性能,适合用于高负载和高转速的应用场合。其独特的零背隙设计和Nypatch®抗振动硬件进一步提升了产品的可靠性和使用寿命。
    推荐使用:鉴于其卓越的技术特性和广泛应用领域,强烈推荐在需要高精度和高可靠性的机械传动系统中使用这款耦合器。

FCMR38-12-12-SS参数

参数
长*宽*高 57.2mm(长度)
零件状态 最后售卖
包装方式 袋装

FCMR38-12-12-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

FCMR38-12-12-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING FCMR38-12-12-SS FCMR38-12-12-SS数据手册

FCMR38-12-12-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
