OF-MCL-25-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 一件, 夹紧螺丝, 不锈钢, 45mm外径, 15mm宽度
供应商型号: 1747117
供应商: 海外现货
标准整包数: 1

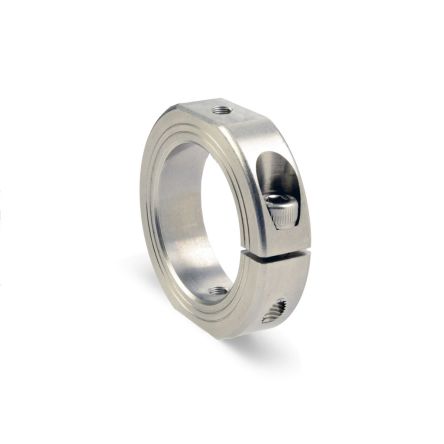

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-25-SS

OF-MCL-25-SS概述


    产品简介

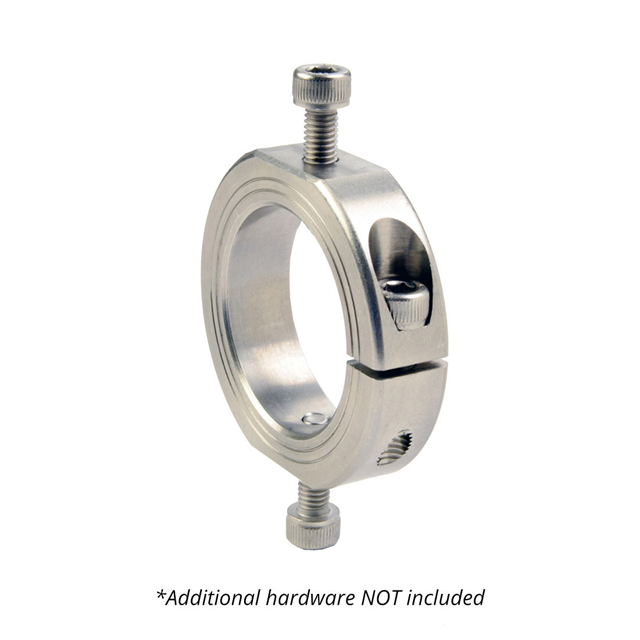

    Ruland的OF-MCL-25-SS是一款直径为25mm的一体式夹紧式轴套,外径为45mm,宽度为15mm。该轴套配备了侧面平面和螺纹孔,方便与其他轴套或相邻部件进行安装。其主要应用于导引、间隔、定位、装配及组件对齐。该产品特别适用于机械制造行业,尤其在需要精确对准的应用场合,如负载面、机械止动件或齿轮、轴承等组件的安装。产品采用了特殊工艺以确保优良的装配精度和耐腐蚀性,适用于广泛的工业应用。

    技术参数


    - 内径(B1): 25 mm
    - 内径公差: +0.050 mm / +0.012 mm
    - 外径(OD): 45 mm
    - 最大间隙直径(C): 52.1 mm
    - 宽度(W): 15 mm
    - 宽度公差: +0.076 mm / -0.254 mm
    - 螺纹安装孔: M6
    - 对边距离(F): 41 mm
    - 平面到内径(FB): 8 mm
    - 推荐轴公差: +0.000 mm / -0.013 mm
    - 锻造夹紧螺丝: M6 x 16
    - 螺丝材料: 18-8 300系列不锈钢
    - 六角扳手尺寸: 5.0 mm
    - 安装扭矩: 9.6 Nm
    - 螺丝位置(R): 17.50 mm
    - 螺丝数量: 1个
    - 温度范围: -40°F 到 350°F (-40°C 到 176°C)
    - 材料规范: 303奥氏体不锈钢
    - 产地: 美国
    - 重量: 0.2552磅
    - UPC编码: 634529220979
    - 关税代码: 8483.60.8000
    - UNSPC代码: 31162811

    产品特点和优势


    - 优越的对准精度: 通过严格控制的面与孔之间的垂直度(TIR ≤ 0.05 mm),确保了极高的装配精度。
    - 无损损伤: 夹紧式设计不会损伤轴,可重复拆装且调节灵活。
    - 卓越的防腐蚀性: 采用303不锈钢和表面处理技术,有效防止咬合现象,提高抗腐蚀性能。
    - 兼容多种硬件: 采用标准M6螺丝和坚固的设计,便于与其他标准件匹配。
    - RoHS3和REACH合规: 符合国际环保法规要求。

    应用案例和使用建议


    应用案例:
    - 在机械设备中作为导向、间隔、停机和安装用途,特别是在高精度要求的环境下。
    - 配合齿轮、轴承等其他组件使用,确保良好的对准性和稳定性。
    使用建议:
    - 在安装前,先将轴和轴套清洁干净,避免杂质影响装配精度。
    - 涂抹少量润滑油于轴上,以降低摩擦力,确保安装顺利。
    - 使用专用5.0 mm六角扳手逐步调整并固定到规定的9.6 Nm扭矩值。

    兼容性和支持


    - 兼容性: 该轴套采用M6螺丝,与大部分标准配件相兼容,能够轻松与其他部件集成。
    - 制造商支持: Ruland提供详细的安装指南和用户手册,对于任何使用中的疑问,都可以通过官方联系方式获得技术支持和帮助。

    常见问题与解决方案


    - 问题1: 螺丝松动
    - 解决方案: 重新紧固螺丝至规定的扭矩值,检查是否有损坏。
    - 问题2: 安装后轴套位置偏移
    - 解决方案: 确保装配过程中轴套与轴之间无杂物,重新校准对齐。
    - 问题3: 表面出现锈蚀
    - 解决方案: 清洁表面并涂抹防锈油,放置于干燥环境中存储。

    总结和推荐


    综上所述,Ruland的OF-MCL-25-SS是一款性能优异、安装简便的轴套,具有出色的装配精度和持久耐用性。其广泛的应用场景和可靠的材料选择使其成为众多机械设备的理想选择。如果你需要一个既可靠又精确的轴套来满足你的需求,强烈推荐选择这款产品。

OF-MCL-25-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-25-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-25-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-25-SS OF-MCL-25-SS数据手册

OF-MCL-25-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
