OF-MSP-12-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 12mm轴直径, 两件, 夹紧螺丝, 不锈钢, 28mm外径, 11mm宽度
供应商型号: 1747139
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-12-SS

OF-MSP-12-SS概述


    产品简介

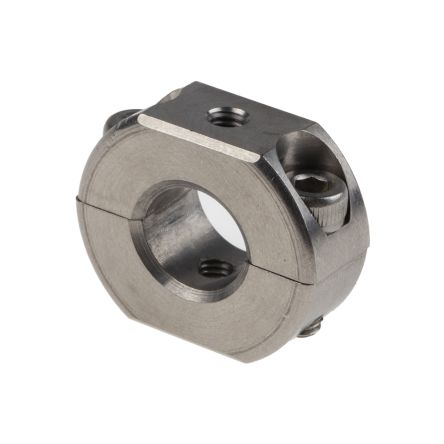

    Ruland OF-MSP-12-SS 12mm 钢制双片式夹紧式轴肩 是一款专为机械制造和工业自动化设计的高品质电子元器件。这款轴肩具有12毫米的内径(Bore),采用303不锈钢材质,表面光亮处理,具备良好的耐腐蚀性。它的外部直径(OD)为28毫米,宽度为11毫米,适用于多种安装方式,包括通过外圆上的平头和平孔进行连接。该轴肩通常用于引导、间距控制、停止定位、组件固定及对齐,广泛应用于各类机械设备中。

    技术参数


    - 内径(Bore, B1):12 mm (+0.050 mm / +0.012 mm)
    - 外径(OD):28 mm
    - 宽度(Width, W):11 mm (+0.076 mm / -0.254 mm)
    - 平面对内径(Flat to Bore, FB):6 mm
    - 螺纹安装孔:M4
    - 法兰直径(Distance Across Flats, F):24 mm
    - 螺钉材料:18-8 300系列不锈钢
    - 螺钉长度:M4 x 12
    - 安装间隙:1.590 in
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 螺钉位置(R):10.01 mm
    - 螺钉数量:2个
    - 工作温度范围:-40°F到350°F(-40°C到176°C)
    - 重量:0.077200磅

    产品特点和优势


    - 无损安装:采用夹紧式设计,不损伤轴表面。
    - 易于拆卸和调整:可以无限次地调整并重复使用。
    - 严格的垂直度控制:确保安装后的垂直误差小于0.05毫米。
    - 高承载能力:通过锻造螺钉提供卓越的承载能力。
    - 耐腐蚀性:选用303不锈钢材料,具有出色的抗腐蚀性能。
    - 精确制造:所有部件经过严格的质量控制流程,确保每个细节都达到最佳状态。

    应用案例和使用建议


    - 传动系统:在传动系统中作为导向件和停靠点,确保齿轮和轴承的精确对齐。
    - 设备组装:在设备组装过程中用于固定各种组件,确保机械精度。
    - 机械定位:在需要精确定位的应用场合,如精密机床、自动化设备中。
    - 装配建议:安装时保持1.590英寸的间隙,使用指定尺寸的六角扳手,扭矩设定为2.5牛米。定期检查并紧固螺钉以保持最佳状态。

    兼容性和支持


    - 兼容性:适用于大多数工业机械和设备,特别是那些要求高精度和可靠性的应用。
    - 支持服务:Ruland公司提供全面的技术支持和售后服务,包括安装指导、维修保养和技术咨询。

    常见问题与解决方案


    - Q: 安装时如何避免损伤轴表面?
    A: 选择合适的安装工具,避免过度施力,按照安装指南进行操作。
    - Q: 如何判断螺钉是否紧固到位?
    A: 使用指定的扭矩扳手,并严格按照推荐的扭矩值操作。
    - Q: 如何延长产品的使用寿命?
    A: 定期清洁和润滑,保持安装环境干燥,避免腐蚀性物质接触。

    总结和推荐


    Ruland OF-MSP-12-SS 作为一款高质量的不锈钢双片式夹紧式轴肩,以其卓越的耐用性、可靠的性能和广泛的适用性在市场上表现出色。无论是工业自动化、精密机械还是高端装备领域,该产品都是不可或缺的选择。鉴于其出色的品质和优越的性价比,我们强烈推荐在相关项目中采用此款轴肩。

OF-MSP-12-SS参数

参数
长*宽*高 11mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-12-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
