MCL-10-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 一件, 夹紧螺丝, 光泽, 铝, 24mm外径, 9mm宽度
供应商型号: 4350949
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 MCL-10-A

MCL-10-A概述

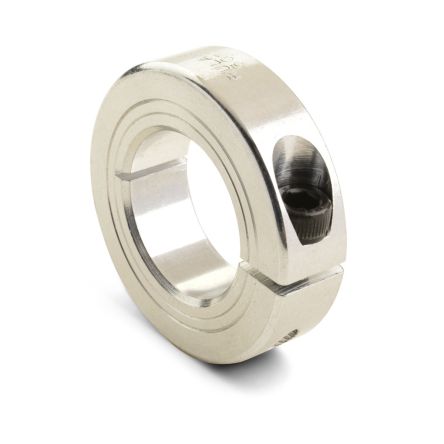

    Ruland MCL-10-A: 高品质铝制夹紧式单件轴衬

    产品简介


    Ruland MCL-10-A是一款10毫米直径的单件式夹紧轴衬,采用铝合金材料制成。这款轴衬具备多种功能,适用于指导、间距设定、定位、固定和组件对齐等多种用途。其独特的设计使得它能够确保不损伤轴,方便拆卸且可以无限次调整。Ruland MCL-10-A广泛应用于机械设备制造行业,特别是需要高精度机械对齐的场合。

    技术参数


    | 参数 | 规格 |

    | 轴径(B1) | 10 mm |
    | 轴径公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 24 mm |
    | 最大间隙直径(C) | 26.3 mm |
    | 宽度(W) | 9 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 夹紧螺丝材质 | 合金钢 |
    | 夹紧螺丝尺寸 | M3 x 10 |
    | 螺丝材料 | 合金钢 |
    | 螺丝六角扳手尺寸 | 2.5 mm |
    | 螺丝抗压扭矩 | 2.1 Nm |
    | 螺丝位置(R) | 8.51 mm |
    | 材料规格 | 2024-T351 铝棒 |
    | 材质处理 | 光亮,无电镀 |
    | 制造商 | Ruland Manufacturing |
    | 国家原产地 | 美国 |
    | 温度范围 | -40°F至225°F(-40°C至107°C) |
    | 重量 | 0.020100磅 |
    | 物流代码 | 634529011720 |
    | 关税代码 | 8483.60.8000 |

    产品特点和优势


    - 卓越的精度:该轴衬具有严格控制的端面与孔的垂直度(圆跳动为±0.05mm),这对于轴承或齿轮的安装及承载至关重要。
    - 高效设计:其夹紧式设计易于拆装,无需担心损伤轴体。
    - 高耐用性:采用高强度合金钢制造的夹紧螺丝,符合DIN 912 12.9标准,确保持久可靠。
    - 高性价比:相比同类产品,MCL-10-A凭借出色的性能和合理的价格,在市场上具有较强的竞争优势。

    应用案例和使用建议


    Ruland MCL-10-A通常用于设备装配中的导向、间隔、定位和组件对齐。在实际应用中,为了保证最佳性能,可以采取如下措施:
    - 安装前务必清洁轴径并涂一层薄油。
    - 使用指定型号的2.5mm六角扳手进行操作,直到感到轻微阻力。
    - 拧紧螺钉时应达到推荐的2.1 Nm扭矩值。

    兼容性和支持


    MCL-10-A设计用于配合多种不同直径的轴体使用,但建议参考制造商的技术规格来确认具体适配性。此外,作为一家信誉良好的美国本土公司,Ruland提供完善的售后服务和技术支持,包括但不限于产品保修、技术支持等服务。

    常见问题与解决方案


    1. 问题:安装时发现轴衬无法紧固到位。
    解决方案:检查轴径公差是否符合要求;清洁轴表面并重新涂抹适量润滑油后尝试重新安装。

    2. 问题:螺钉容易松动。
    解决方案:确认所用扳手和力矩扳手规格正确,并按照推荐力矩拧紧螺丝。

    总结和推荐


    总体而言,Ruland MCL-10-A凭借其卓越的设计、精准的加工工艺和稳定的性能表现,在众多应用场景中均能发挥出色的作用。无论是机械装配还是设备维护,这款轴衬都是值得信赖的选择。因此,强烈推荐给需要此类产品的用户。

MCL-10-A参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

MCL-10-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MCL-10-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MCL-10-A MCL-10-A数据手册

MCL-10-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.24
25+ ¥ 52.324
50+ ¥ 51.5379
库存: 62
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 54.24
