ENSP30-10MM-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 两件, 夹紧螺丝, 铝, 30mm外径, 8mm宽度
供应商型号: 1746705
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 ENSP30-10MM-A

ENSP30-10MM-A概述

    Ruland ENSP30-10MM-A: 高性能铝合金薄型线轴固定夹的技术手册

    产品简介

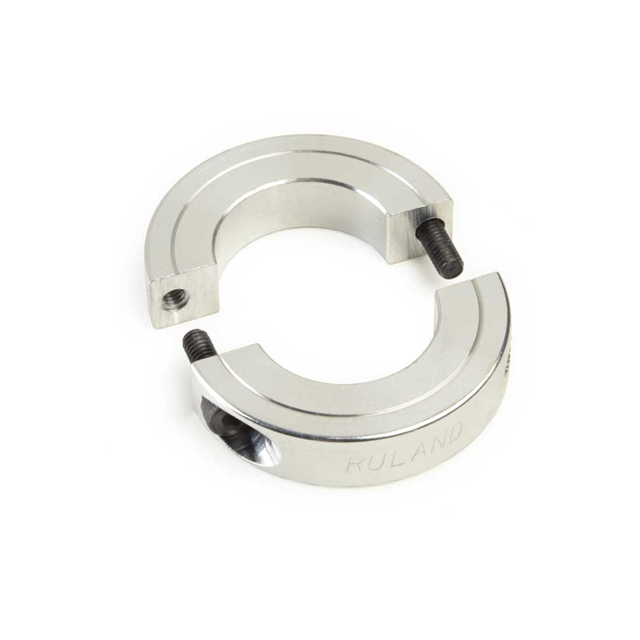

    Ruland ENSP30-10MM-A 是一款厚度为10毫米的两件式薄型线轴固定夹,外径为30毫米,宽度为8毫米。这种设计的窄轮廓减少了重量,使其适合在受限空间内使用。除了传统的夹紧功能外,该产品还具备易于拆卸、无损伤安装和无限调整的优点,常用于引导、间距、停止、安装和组件对齐等多种用途。此外,该产品在生产过程中采用了先进的工艺,以确保出色的配合度、表面光洁度和夹紧力。

    技术参数


    - 孔径(B1):10 mm,公差 +0.050 mm / +0.012 mm
    - 外径(OD):30 mm,最大净空直径 32.25 mm
    - 宽度(W):8 mm,公差 +0.076 mm / -0.254 mm
    - 推荐间隙:1.60 mm,推荐轴公差 +0.000 mm / -0.013 mm
    - 锻造夹紧螺钉:M3 x 10,材料合金钢
    - 六角扳手尺寸:2.5 mm
    - 安装扭矩:2.1 Nm
    - 螺钉位置(R):12.00 mm
    - 数量:2个
    - 材料规格:2024-T351铝合金棒
    - 表面处理:光亮,无电镀
    - 制造商:Ruland Manufacturing
    - 原产地:美国
    - 工作温度范围:-40°F 至 225°F (-40°C 至 107°C)
    - 重量:0.0306 磅
    - UPC:634529139189
    - 关税代码:8483.60.8000
    - 联合国产品分类代码:31162811

    产品特点和优势


    - 轻量化设计:窄轮廓设计使得重量减轻,适用于空间有限的应用场景。
    - 无损伤安装:独特的两件式结构可防止对轴的损伤,且便于快速拆装。
    - 高精度配合:严格的平行度控制(TIR ≤ 0.05 mm),保证了卓越的定位性能。
    - 高强度固定力:采用符合DIN 912标准的锻造螺丝,确保长期可靠的固定性能。
    - 环保材料:RoHS3和REACH合规,符合最新的环保要求。

    应用案例和使用建议


    - 应用场景:常用于机械设备中的导向、定位、安装等环节,特别是在小型化设备中。
    - 使用建议:
    1. 在安装前清洁内孔。
    2. 将油轻轻涂抹在轴上,以提高滑动性能。
    3. 确保在安装时保持1.60 mm的间隙。
    4. 使用2.5 mm的扭矩扳手将夹紧螺丝拧紧至推荐的2.1 Nm扭矩。

    兼容性和支持


    - 兼容性:ENSP30-10MM-A 与各种标准机械接口兼容,广泛适用于多种设备和系统。
    - 技术支持:Ruland公司提供详尽的产品文档和技术支持服务,包括安装指南和维护说明。

    常见问题与解决方案


    - Q: 如何正确安装夹紧螺丝?
    A: 使用2.5 mm的六角扳手将螺丝拧紧至2.1 Nm的扭矩,确保没有损伤到轴。
    - Q: 如何处理夹紧后轴的位置偏移?
    A: 检查并调整夹紧螺丝的紧固程度,确保达到推荐的扭矩值。
    - Q: 夹紧螺丝的更换频率是多少?
    A: 在正常操作条件下,夹紧螺丝可以使用多年,但若发现损坏应及时更换。

    总结和推荐


    ENSP30-10MM-A 是一款高性能的铝合金薄型线轴固定夹,凭借其轻量化设计、高精度配合和耐用性,在多种工业应用中表现出色。其独特的无损伤安装和高强度固定力使其在市场上具有较高的竞争力。强烈推荐在空间受限且对定位精度要求高的环境中使用该产品。

ENSP30-10MM-A参数

参数
长*宽*高 8mm(宽度)
零件状态 在售
包装方式 袋装

ENSP30-10MM-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

ENSP30-10MM-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING ENSP30-10MM-A ENSP30-10MM-A数据手册

ENSP30-10MM-A封装设计

查看详情并下载
Symbol
Footprint
