OF-MSP-10-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 10mm轴直径, 两件, 夹紧螺丝, 铝, 24mm外径, 9mm宽度
供应商型号: 1747132
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-10-A

OF-MSP-10-A概述


    产品简介

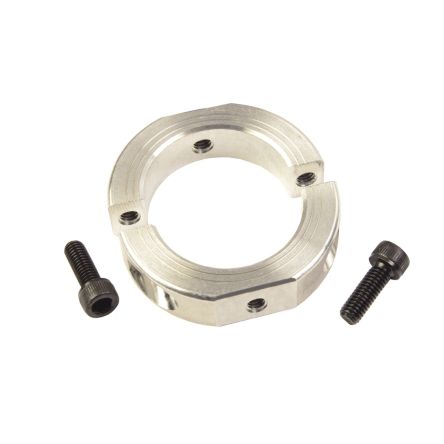

    Ruland OF-MSP-10-A 是一款用于工业和机械设备的10mm直径轴夹紧环(Shaft Collar)。这款产品采用铝合金制造,直径为24毫米,宽度为9毫米,设计为两片式锁紧结构,可以轻松安装和拆卸,且无损于轴体表面。这款轴夹紧环广泛应用于机械工程领域,主要用于引导、定位、停止、安装及组件对齐等方面。通过严格的面到孔垂直度公差控制(TIR≤0.05毫米),确保其在负载支撑面、机械停止装置或安装齿轮和轴承等应用中的精确对齐。

    技术参数


    | 参数 | 值 |

    | 内径 (B1) | 10 mm |
    | 内径公差 | +0.050 mm / +0.012 mm |
    | 外径 (OD) | 24 mm |
    | 最大间隙直径 (C) | 26.3 mm |
    | 宽度 (W) | 9 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 安装孔螺纹规格 | M3 |
    | 平面到内径 (FB) | 5 mm |
    | 推荐轴向公差 | +0.000 mm / -0.013 mm |
    | 锁紧螺丝材料 | 合金钢 |
    | 锁紧螺丝规格 | M3 x 10 |
    | 螺丝位置 (R) | 8.51 mm |
    | 螺丝数量 | 2个 |
    | 材料规格 | 2024-T351 铝棒 |
    | 工作温度范围 | -40°F 至 225°F (-40°C 至 107°C) |

    产品特点和优势


    1. 易于安装和拆卸:采用两片式锁紧结构设计,无需拆卸即可调节和移除。
    2. 高精度垂直度:垂直度误差不超过0.05毫米,保证精确对齐。
    3. 坚固耐用:采用高强度合金钢螺丝,确保紧固效果和长久使用寿命。
    4. 环保合规:RoHS3和REACH合规,符合环保要求。

    应用案例和使用建议


    应用场景:
    - 指引和定位机械部件
    - 作为机械止动装置
    - 支撑机械载荷
    - 安装齿轮和轴承
    使用建议:
    1. 确保安装前轴表面清洁。
    2. 在安装过程中,保持两个半环之间1.590英寸的间隙。
    3. 使用扭矩扳手将螺丝拧紧至推荐扭矩2.1牛米,以确保最佳紧固效果。

    兼容性和支持


    兼容性:
    - 与各种标准机械部件兼容,适用于多种应用场合。

    支持:
    - 由美国马萨诸塞州Marlborough的Ruland公司提供支持和服务。
    - 如需更多技术支持,请访问公司网站或联系客服。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时轴心偏差 | 确认轴的公差,确保安装前轴心对准。 |
    | 紧固力不足 | 确保使用推荐的扭矩扳手,按照推荐扭矩值拧紧螺丝。 |
    | 拆卸困难 | 适度松开螺丝,避免过度紧固导致卡死。 |

    总结和推荐


    总体评价:
    Ruland OF-MSP-10-A是一款高效、可靠的10mm轴夹紧环,凭借其独特的设计理念、精确的公差控制和良好的兼容性,在工业应用中表现出色。无论是在机械装配还是设备维护方面,都是理想的零部件选择。
    推荐:
    鉴于其卓越的设计、高精度和广泛的适用性,强烈推荐Ruland OF-MSP-10-A应用于需要高精度对齐和稳定机械支撑的工业和机械设备中。

OF-MSP-10-A参数

参数
长*宽*高 9mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-10-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-10-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-10-A OF-MSP-10-A数据手册

OF-MSP-10-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
