ENSP45-20MM-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 20mm轴直径, 两件, 夹紧螺丝, 铝, 45mm外径, 10mm宽度
供应商型号: 1746722
供应商: 欧时
标准整包数: 1

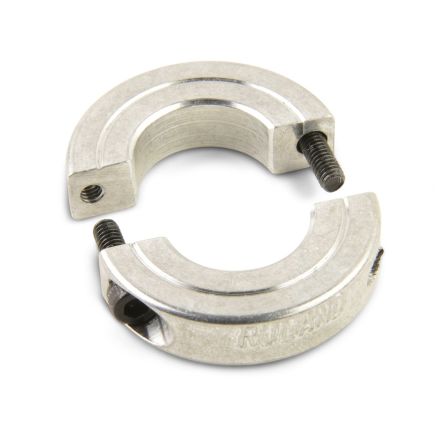

RULAND MANUFACTURING 气动/液压/传动设备 ENSP45-20MM-A

ENSP45-20MM-A概述


    产品简介


    Ruland ENSP45-20MM-A薄型线轴夹具是一款专为导引、间距、定位及安装组件而设计的两件式薄型线轴夹具。产品具有20mm的内径(bore),45mm的外径(OD),以及10mm的宽度。因其紧凑的设计和轻质的特点,ENSP45-20MM-A特别适用于空间受限的应用场景。作为一家专业的机械部件制造商,Ruland公司生产的ENSP45-20MM-A具备卓越的加工精度和耐用性,适用于各种工业应用。

    技术参数


    | 参数名称 | 规格 |

    | 内径(Bore) | 20 mm |
    | 内径公差 | +0.050 mm / +0.012 mm |
    | 外径(Outer Diameter) | 45 mm |
    | 清除直径(Clearance Diameter) | 最大48.00 mm |
    | 宽度(Width) | 10 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 推荐间隙 | 1.60 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 锻造夹紧螺钉 | M4 x 12 |
    | 螺钉材质 | 合金钢 |
    | 六角扳手尺寸 | 3.0 mm |
    | 螺钉表面处理 | 黑色氧化 |
    | 座位扭矩 | 4.6 Nm |
    | 螺钉位置(R) | 19.00 mm |
    | 螺钉数量 | 2个 |
    | 材料规格 | 2024-T351铝合金棒材 |
    | 表面处理 | 明亮,无电镀 |
    | 制造商 | Ruland Manufacturing |
    | 原产地 | 美国 |
    | 温度范围 | -40°F至225°F(-40°C至107°C) |
    | 重量 | 0.078000磅 |
    | UPC代码 | 634529139677 |
    | 海关税则编码 | 8483.60.8000 |
    | UNSPC代码 | 31162811 |

    产品特点和优势


    ENSP45-20MM-A具有多项独特的功能和优势:
    - 紧凑设计:这款夹具的20mm内径和45mm外径使其非常适合应用于空间受限的地方。
    - 高精度:在制造过程中采用严格的公差控制,使得其面到孔的垂直度误差在0.05mm以内,保证了在负载轴承、机械停止或组件安装时的精确对齐。
    - 高强度和耐用性:由精选北美材料制成,经过锻造螺丝测试超过DIN 912 12.9标准,确保了出色的承载力。
    - 防滑设计:采用黑色氧化处理的合金钢螺钉,提升了螺钉的耐用性和抗腐蚀能力。
    - 易于识别和安装:零件上印有Ruland的标志,便于识别。安装简便快捷,只需使用指定工具即可达到最佳紧固效果。

    应用案例和使用建议


    ENSP45-20MM-A适用于多种应用场景,如机器制造、自动化系统、医疗器械等领域,主要功能为导引、间距、定位及安装组件。为了最大化产品的性能,建议按照以下步骤进行安装:
    1. 在安装前检查夹具和轴表面是否干净。
    2. 涂抹少量润滑油于轴表面,以减少摩擦并提高夹具使用寿命。
    3. 在安装过程中保持两半夹具之间的间隙为1.60mm,确保夹具能正确对齐。
    4. 使用3.0mm的扳手将夹具拧紧至推荐的扭矩值4.6Nm,直至感到轻微阻力。
    通过遵循上述步骤,可以确保夹具的最佳性能和较长的使用寿命。对于特殊的应用需求,可以根据具体情况进行微调和优化。

    兼容性和支持


    ENSP45-20MM-A是针对特定尺寸的轴而设计的,因此它的兼容性主要取决于所配套使用的轴的尺寸。Ruland公司提供了详尽的技术支持和服务,包括售前咨询、售后服务和维修服务。同时,产品符合RoHS3和REACH法规的要求,可以在多种应用环境中放心使用。

    常见问题与解决方案


    在使用ENSP45-20MM-A的过程中,用户可能会遇到一些常见问题,以下是一些可能的疑问及其解决方案:
    - 问题1:安装时感觉夹具难以固定。
    - 解决方案:检查轴表面是否有油污或灰尘,清除后重新安装。如果仍然无法固定,尝试调整安装位置的间隙大小。

    - 问题2:夹具安装后容易松动。
    - 解决方案:确认使用的螺丝是否为Ruland提供的型号。如果不是,更换为正确的螺丝后重新拧紧至推荐的扭矩值。

    - 问题3:夹具表面出现划痕或损伤。
    - 解决方案:在安装前务必仔细清洁轴和夹具表面,避免硬物刮擦。如果已经出现损伤,考虑更换新的夹具。

    总结和推荐


    综上所述,Ruland ENSP45-20MM-A薄型线轴夹具是一款高度可靠且功能强大的产品。它凭借紧凑的设计、高精度和优异的性能,在工业应用中表现出色。如果你正在寻找一款能够满足苛刻要求的薄型线轴夹具,那么ENSP45-20MM-A无疑是一个值得推荐的选择。

ENSP45-20MM-A参数

参数
长*宽*高 10mm(宽度)
零件状态 在售
包装方式 袋装

ENSP45-20MM-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

ENSP45-20MM-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING ENSP45-20MM-A ENSP45-20MM-A数据手册

ENSP45-20MM-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
