MJC33-12-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 梅花联轴器 联轴器, 12mm孔径, 33mm外径, 44.5mm长
供应商型号: 3188-MJC33-12-A-ND
供应商:
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 MJC33-12-A

MJC33-12-A概述

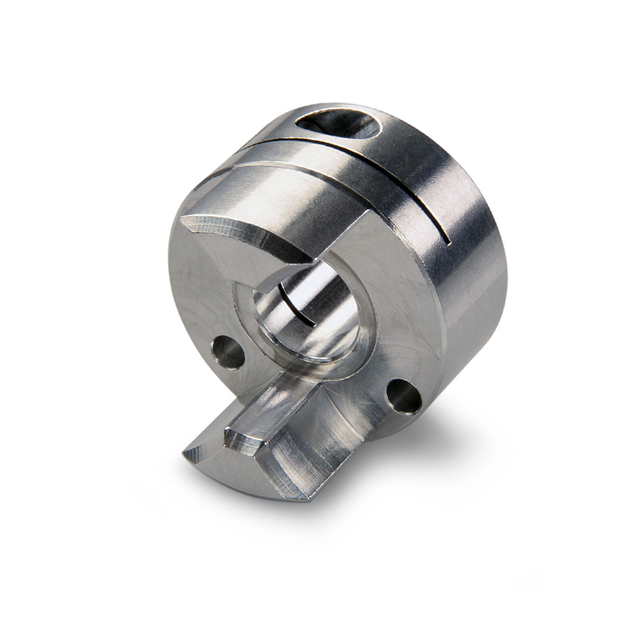

    Ruland MJC33-12-A 零回隙夹紧型联轴器毂技术手册

    1. 产品简介


    Ruland MJC33-12-A 是一款零回隙夹紧型联轴器毂,专为需要高精度、低惯量和高速度的应用而设计。该产品由两个铝制毂和一个称为“蜘蛛”的弹性体插入件组成,具有高可定制性,能够轻松配合夹紧式或螺丝固定的毂,适用于英制、公制、键槽和无键槽的轴径。该产品特别适用于速度高达8,000 RPM的场合,且能在高速运行时保持平衡,减少振动。

    2. 技术参数


    - 孔径 (B1): 12 mm
    - 最大轴穿透: 15.0 mm
    - 外径 (OD): 33.3 mm (1.313 in)
    - 毂宽 (LH): 15.00 mm
    - 长度 (L): 44.5 mm (1.750 in)
    - 螺钉数量: 1个
    - 螺钉材料: 合金钢
    - 螺钉表面处理: 黑氧化处理
    - 六角扳手尺寸: 2.5 mm
    - 安装扭矩: 2.1 Nm
    - 推荐轴公差: +0.000 mm / -0.013 mm
    - 最大速度: 8,000 RPM
    - 转动惯量: 5.611 x 10^-6 kg-m²
    - 满轴承支撑要求: 是
    - 重量: 0.0764 磅
    - 温度范围: -23°C 到 82°C (-10°F 到 180°F)
    - 材料规范: 2024-T351 铝
    - 表面处理: 光亮,无电镀
    - 零回隙: 是
    - 平衡设计: 是
    - 失效安全: 是

    3. 产品特点和优势


    - 高可定制性: 可以灵活配合不同类型的毂和轴径,提供了多种蜘蛛选项以适应不同的性能需求。
    - 高速度能力: 最大速度可达8,000 RPM,适用于高速旋转应用。
    - 零回隙设计: 保证了高效的动力传输和精确的位置控制。
    - 平衡设计: 在高速下运行时减少振动。
    - RoHS3 和 REACH 合规: 符合环保标准。
    - 严格制造过程: 采用严格的控制和自有工艺,在美国制造。

    4. 应用案例和使用建议


    应用案例:
    - 高速旋转机械(如电机、泵和压缩机)的连接。
    - 精密机械设备中的动力传输。
    - 自动化生产线上的设备连接。
    使用建议:
    - 安装前确保轴的公差符合推荐值,以保证最佳性能。
    - 安装时注意保持两毂之间的间隙,避免金属对金属接触。
    - 根据具体应用选择合适的蜘蛛类型以满足特定性能要求。

    5. 兼容性和支持


    - 与多种类型和尺寸的轴兼容,可以轻松安装在各种机械系统中。
    - 厂商提供详细的安装指导和技术支持,确保正确安装和使用。

    6. 常见问题与解决方案


    - 问题1: 螺钉松动或无法达到推荐的安装扭矩。
    - 解决方案: 检查螺纹是否有损坏或磨损,使用正确的扭矩扳手重新安装。

    - 问题2: 轴滑动或转矩不足。
    - 解决方案: 检查轴径和毂孔径的公差,必要时可以添加键槽增加扭矩承载能力。联系技术支持获得进一步帮助。

    7. 总结和推荐


    Ruland MJC33-12-A 零回隙夹紧型联轴器毂是一款性能卓越、高精度的联轴器毂,适合高速旋转和精密机械设备的应用。其零回隙设计和高可定制性使其在市场上具有较强的竞争力。通过严格的质量控制和环保材料的选择,该产品为客户提供了一种可靠且高效的解决方案。因此,我们强烈推荐此产品用于各种高性能的应用场合。

MJC33-12-A参数

参数
长*宽*高 44.5mm(长度)
零件状态 在售
包装方式 袋装

MJC33-12-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

MJC33-12-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING MJC33-12-A MJC33-12-A数据手册

MJC33-12-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 58.0716 ¥ 490.705
库存: 22
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 490.7
