JD21/33-92Y

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于梅花联轴器, 33.3mm
供应商型号: 4232188
供应商: 海外现货
标准整包数: 2
RULAND MANUFACTURING 气动/液压/传动设备 JD21/33-92Y

JD21/33-92Y概述


    产品简介

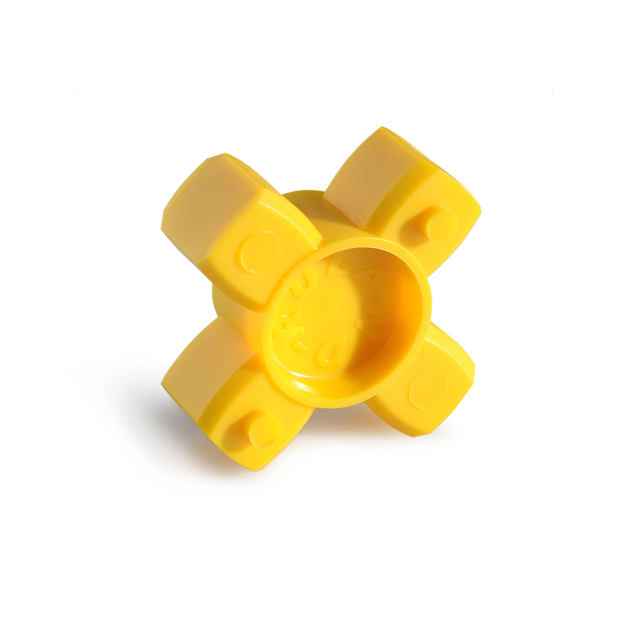

    Ruland JD21/33-92Y零背隙夹紧齿式联轴器弹性体
    Ruland JD21/33-92Y是一款专为Ruland系列夹紧式联轴器设计的零背隙弹性体。这款弹性体适用于Ruland的系列夹紧式联轴器,属于三件套设计的一部分,包括两个铝合金端盖和一个聚氨酯弹性体(即所谓的弹性体)。这种设计使得联轴器具有轻量化和低惯性的特点,最高转速可达8,000 RPM。此外,这种三件套设计允许用户轻松组合夹紧式端盖、英寸标准孔径、公制标准孔径、键槽和无键槽孔径。JD21/33-92Y弹性体采用92邵氏硬度的聚氨酯制成,能够在保证良好的减震效果的同时,提供足够的扭矩承载能力。
    主要功能与应用领域
    - 零背隙设计,减少振动
    - 最高转速可达8,000 RPM
    - 适用于多种标准孔径的夹紧式联轴器
    - 减震与扭矩承载之间的良好平衡
    应用领域包括自动化、机械传动系统、精密测量设备、机器人等领域。

    技术参数


    - 外径(OD): 1.313 英寸 (33.3 毫米)
    - 额定扭矩: 35 磅英尺 (3.96 牛·米)
    - 峰值扭矩: 70 磅英尺 (7.9 牛·米)
    - 角度偏差: 0.9 度
    - 平行偏差: 0.005 英寸 (0.13 毫米)
    - 轴向运动: 0.030 英寸 (0.76 毫米)
    - 扭振刚度: 22.2 磅英尺/度 (2.52 牛·米/度)
    - 转动惯量: 0.00275 磅英尺² (8.042 × 10⁻⁷ 千克·米²)
    - 最大速度: 8,000 转/分钟
    - 温度范围: -10°F 到 180°F (-23°C 到 82°C)
    - 材料规格: 聚氨酯 92 邵氏硬度 黄色
    - 符合规范: 符合RoHS3和REACH合规要求

    产品特点和优势


    独特功能和优势:
    - 零背隙设计: 保证在高速旋转下的稳定性和可靠性。
    - 良好的减震效果: 能够有效吸收振动,提高系统的运行平稳性。
    - 高度可定制: 可以轻松配合不同尺寸和标准孔径的夹紧式端盖。
    - 高扭矩承载能力: 在保证高转速的同时,能够承受较高的扭矩负载。
    - 多样的安装方式: 支持多种标准孔径和键槽的设计,适应性强。
    - 高精度制造: 符合DIN 912 12.9标准,确保高品质的制造精度。
    市场竞争力:
    - 广泛的应用领域: 在自动化、机器人和精密机械等领域有着广泛的应用需求。
    - 优越的性能表现: 高扭矩承载能力和优秀的减震效果使其在同类产品中脱颖而出。
    - 合规性和安全性: 符合RoHS3和REACH合规要求,确保产品安全可靠。

    应用案例和使用建议


    应用案例分析:
    1. 自动化生产线: Ruland JD21/33-92Y可以应用于自动化生产线中的高速旋转部件,通过其零背隙设计和高扭矩承载能力,确保系统的稳定运行和高精度。

    2. 精密机械传动系统: 在精密机械传动系统中,Ruland JD21/33-92Y可以提供稳定的传动和减震效果,从而延长整个系统的使用寿命。
    使用建议:
    - 在安装时需注意保持适当的间隙,避免金属间的直接接触,防止磨损和损坏。
    - 安装前请检查轴和孔径的对齐情况,确保符合产品的最大角度和平行偏差要求。
    - 建议在最小标准孔径和小直径轴的场合下增加键槽,以提升扭矩传递能力。

    兼容性和支持


    - 兼容性: Ruland JD21/33-92Y弹性体可以与Ruland系列的夹紧式联轴器相匹配,适用范围广泛。
    - 技术支持: Ruland公司提供了详尽的技术支持,用户可以通过官方联系方式获得进一步的帮助和指导。

    常见问题与解决方案


    常见问题及解决方案:
    1. 安装时发现无法正常装配: 确保正确调整两轴的对齐位置,检查轴和孔径的尺寸是否符合要求。如仍有问题,请联系技术支持获取帮助。
    2. 运行过程中发现扭矩不足: 请确认所用轴径是否过小或者键槽不足,必要时增加键槽来提升扭矩承载能力。
    3. 出现滑动现象: 检查安装是否到位,确保所有紧固件已完全拧紧。如滑动问题持续存在,建议咨询专业技术人员进行诊断。

    总结和推荐


    综合评估:
    Ruland JD21/33-92Y弹性体以其独特的零背隙设计、出色的减震效果和高扭矩承载能力,成为市场上极具竞争力的产品。它不仅适用于自动化和精密机械领域,还提供了多样化的安装选项和强大的技术支持,使用户能够方便快捷地进行应用和维护。
    推荐使用:
    综上所述,强烈推荐Ruland JD21/33-92Y弹性体用于需要高精度、高稳定性和高扭矩承载能力的工业应用场合。其卓越的性能和广泛的应用领域,使其成为许多工业领域的理想选择。

JD21/33-92Y参数

参数
长*宽*高 33.3mm*33.3mm*33.3mm
零件状态 在售
包装方式 袋装

JD21/33-92Y厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

JD21/33-92Y数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING JD21/33-92Y JD21/33-92Y数据手册

JD21/33-92Y封装设计

查看详情并下载
Symbol
Footprint
3D Model
