首页  >  产品百科  >  OD26/41-NL

OD26/41-NL

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 41.3mm, 3.65Nm扭矩
供应商型号: 7458197
供应商: 欧时
标准整包数: 5
RULAND MANUFACTURING 气动/液压/传动设备 OD26/41-NL

OD26/41-NL概述


    产品简介


    产品概述

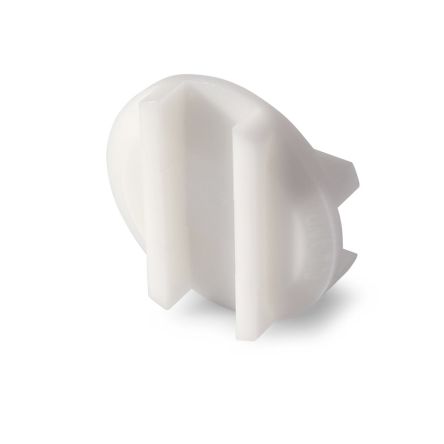

    Ruland OD26/41-NL是一款老姆耦合盘,设计用于直径为1.625英寸(41.3毫米)的轴端。它是三件式设计的一部分,由两个阳极氧化铝或不锈钢夹持或螺丝固定在中心盘上。这种设计允许用户轻松地结合卡夹或螺钉夹持的夹头与英制、公制、键槽和无键槽孔。
    主要功能
    OD26/41-NL采用尼龙材料制成,具备减震和缓冲功能。老姆耦合盘能够容纳所有形式的不对准,并特别适用于高平行错位的应用场合(可达耦合盘外径的10%)。它们在高达6,000 RPM的速度下具有平衡的设计,以减少振动。此外,OD26/41-NL符合RoHS3和REACH标准,确保了环境友好。
    应用领域
    老姆耦合盘广泛应用于工业自动化、机床、机器人等领域。其独特的设计使其成为需要高精度对准和抗冲击能力的应用的理想选择。

    技术参数


    | 参数 | 值 |

    | 外径 (OD) | 1.625 in (41.3 mm) |
    | 额定扭矩 | 32 in-lb (3.65 Nm) |
    | 静态断裂扭矩 | 400 in-lb (45.3 Nm) |
    | 角度偏差 | 0.5° |
    | 平行偏差 | 0.010 in (0.25 mm) |
    | 最大平行偏差 | 0.163 in (4.13 mm) |
    | 轴向运动 | 0.006 in (0.15 mm) |
    | 扭转刚度 | 27.0 lb-in/Deg (3.03 Nm/Deg) |
    | 惯性矩 | 0.00664 lb-in² (1.944 X 10⁻⁶ kg-m²) |
    | 最高速度 | 4,500 RPM |
    | 全轴承支撑 | 是 |
    | 零背隙 | 是 |
    | 机械保险丝 | 是 |
    | 制造商 | Ruland Manufacturing |
    | 材料规格 | 尼龙11 |
    | 工作温度范围 | -10°F至130°F (-23°C至54°C) |
    | 重量 | 0.024700 lbs |

    产品特点和优势


    OD26/41-NL的老姆耦合盘具有以下独特功能和优势:
    1. 高度定制化:三件式设计允许用户根据需要灵活选择不同的夹持或螺钉夹持头,并可与英制、公制、带键或无键孔相兼容。
    2. 减震和缓冲:尼龙材料有助于吸收冲击力并减少振动。
    3. 高精度对准:能够处理高达10%外径的平行错位,确保稳定运行。
    4. 低摩擦:平衡设计减少了高速运转时的振动。
    5. 环境友好:符合RoHS3和REACH标准,保证产品环保安全。
    6. 抗磨损:设计考虑到了延长使用寿命,适合于长时间使用环境。

    应用案例和使用建议


    应用场景
    OD26/41-NL老姆耦合盘通常用于高精度自动化设备、机床和其他需要高精度对准的机械系统。例如,在制造设备中,它能够帮助实现多个机械部件之间的精确同步,提高生产效率。
    使用建议
    - 在安装前,请仔细检查轴的尺寸和平行错位参数是否符合规范。
    - 安装时请遵循制造商提供的详细步骤,确保正确组装。
    - 定期检查并保持适当润滑,可以延长耦合盘的使用寿命。
    - 对于关键负载应用,建议使用带有键槽的设计以增加额外的扭矩容量。

    兼容性和支持


    OD26/41-NL老姆耦合盘可以与多种型号的夹持或螺钉夹持头兼容,适用于广泛的机械系统。Ruland Manufacturing提供全面的技术支持和售后保障,确保用户在使用过程中获得必要的帮助和支持。

    常见问题与解决方案


    1. 问题:在高速运行时出现异常噪音。
    - 解决方案:检查轴和联轴器是否正确对齐,并确保轴承润滑良好。
    2. 问题:扭矩不足导致设备无法正常工作。
    - 解决方案:确认使用的轴和孔尺寸是否合适,并考虑使用带有键槽的设计来提高扭矩传输能力。
    3. 问题:频繁滑脱现象。
    - 解决方案:检查是否安装了足够的轴向运动,并咨询技术部门获取更多帮助。

    总结和推荐


    Ruland OD26/41-NL是一款高性能、高度定制化的老姆耦合盘,适用于高精度对准需求的应用。其独特的尼龙材料和平衡设计不仅提供了良好的减震效果,还能够在高速运转时保持稳定的性能。如果您正在寻找一个可靠的、环保的且具有高抗冲击能力的耦合盘,那么Ruland OD26/41-NL将是您理想的选择。
    我们强烈推荐这款产品用于任何需要高精度对准和抗冲击能力的应用场合。

OD26/41-NL参数

参数
长*宽*高 41.3mm*41.3mm*41.3mm
零件状态 在售
包装方式 袋装

OD26/41-NL厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD26/41-NL数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD26/41-NL OD26/41-NL数据手册

OD26/41-NL封装设计

查看详情并下载
Symbol
Footprint
3D Model
