OF-MSP-30-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 30mm轴直径, 两件, 夹紧螺丝, 铝, 54mm外径, 15mm宽度
供应商型号: 1747154
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-30-A

OF-MSP-30-A概述

    电子元器件产品技术手册:Ruland OF-MSP-30-A



    1. 产品简介

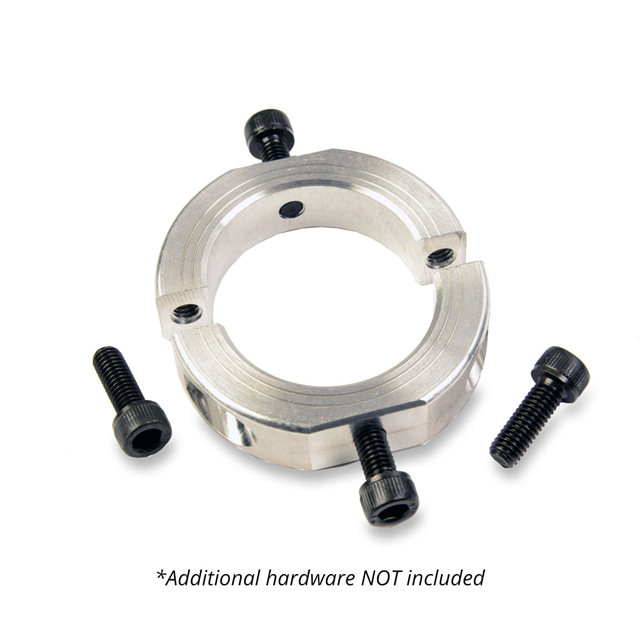

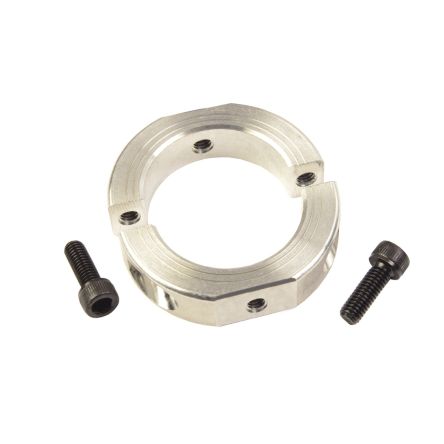

    Ruland OF-MSP-30-A 是一款适用于工业自动化和机械设备的两件式轴环(Shaft Collar)。其主要功能包括引导、定位、承载负载、间隔及组件对齐。这款轴环广泛应用于各种机械装配中,尤其在需要高度精确度的场合下表现尤为出色。


    2. 技术参数




    - 直径 (B1): 30 mm,公差 +0.050 mm / +0.012 mm
    - 外径 (OD): 54 mm,最大清空直径 59.2 mm
    - 宽度 (W): 15 mm,公差 +0.076 mm / -0.254 mm
    - 安装孔 (M6): 带有平头孔距 (F) 50 mm
    - 平面到孔 (FB): 10 mm
    - 推荐间隙: 1.590 英寸
    - 推荐轴公差: +0.000 mm / -0.013 mm
    - 螺钉材料: 合金钢,六角扳手尺寸 5.0 mm
    - 螺钉强度: 超过 DIN 912 12.9 标准
    - 表面处理: 黑色氧化处理
    - 安装扭矩: 16 Nm
    - 螺钉位置 (R): 21.49 mm,数量: 2个
    - 材料规范: 2024-T351 铝制棒材
    - 温度范围: -40°F 至 225°F (-40°C 至 107°C)
    - 净重: 0.142000 磅
    - 产地: 美国马萨诸塞州马尔伯勒
    - UPC 码: 634529221143
    - 关税代码: 8483.60.8000
    - 行业标准编号: 31162811


    3. 产品特点和优势




    - 材料选择: 使用高规格 2024-T351 铝合金,确保更强的螺钉拧紧扭矩和更好的耐腐蚀性。
    - 设计优势: 防止轴损伤的设计,易于拆卸,可重复调整。
    - 垂直度精度: 轴环的面到孔垂直度(TIR)为 ±0.05 mm,确保高度精准的装配需求。
    - 紧固性能: 螺钉采用超过 DIN 912 12.9 标准的高强度材料制造,保证了最佳的固定力。


    4. 应用案例和使用建议




    - 典型应用: 机械设备中的负载轴承面、机械止动器、齿轮和轴承的安装。
    - 使用建议: 在安装前先清洁轴孔,使用轻油涂抹轴,确保两半之间保持推荐间隙,同时严格按照制造商的安装指南进行操作,避免过度拧紧导致损坏。


    5. 兼容性和支持




    - 兼容性: 该产品通常与其他机械组件兼容,适合多种机械和设备应用。
    - 技术支持: 制造商提供详细的技术文档和安装指导,并承诺严格的质量控制流程。


    6. 常见问题与解决方案




    - Q: 如何正确安装轴环?
    A: 参照制造商提供的安装步骤,注意保持适当的间隙和正确的扭矩值。
    - Q: 安装后如何检查轴环是否牢固?
    A: 使用扭矩扳手确保达到推荐的安装扭矩,如需进一步确认,可进行负载测试。


    7. 总结和推荐




    Ruland OF-MSP-30-A 的独特优势在于其精准的垂直度控制、优秀的材料选择和耐用性。这使得它成为众多工业应用中的理想选择。鉴于其广泛的适用性和卓越的性能,我们强烈推荐该产品用于需要高精度和可靠性的机械装配项目中。

OF-MSP-30-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-30-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
