OF-MCL-12-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 12mm轴直径, 一件, 夹紧螺丝, 不锈钢, 28mm外径, 11mm宽度
供应商型号: 1747103
供应商: 海外现货
标准整包数: 1

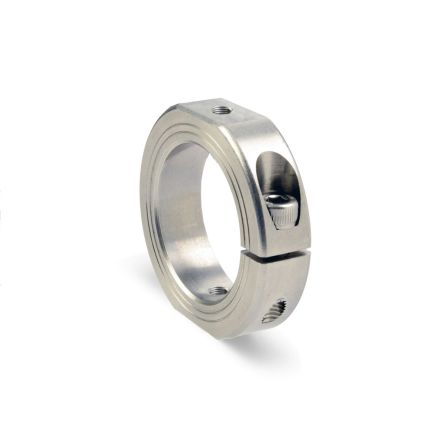

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-12-SS

OF-MCL-12-SS概述

    电子元器件产品技术手册:Ruland OF-MCL-12-SS

    产品简介

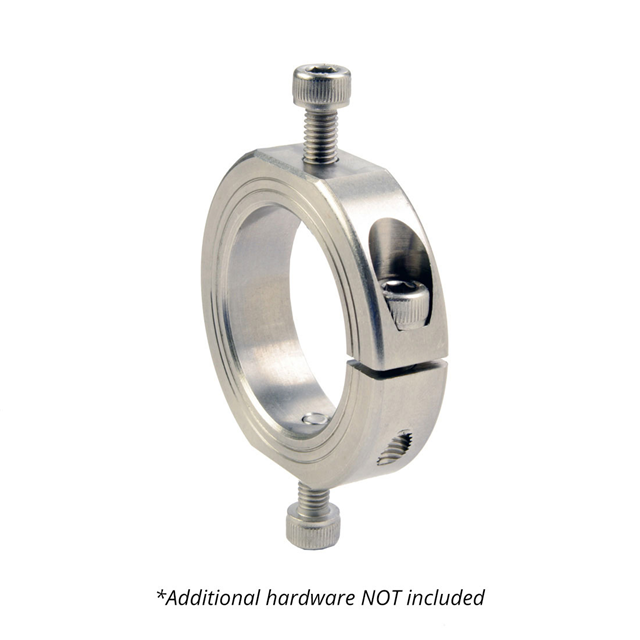

    Ruland OF-MCL-12-SS是一款高性能的一体式轴环,具有12毫米的内径(Bore),28毫米的外径(OD)和11毫米的宽度。它带有外径平扁面和螺纹孔,便于安装到相邻组件或其他轴环上。这款轴环采用无损伤夹紧式设计,不会划伤轴表面,易于拆卸,且可无限次调整。它广泛应用于指导、定位、间隔、固定和部件对齐等场合。制造商特别受益于其严格控制的端面与内孔的垂直度(TIR ≤ 0.05毫米)。当轴环用作负载承载面、机械止挡或用于安装齿轮、轴承等组件时,这种垂直度是关键因素。

    技术参数


    - 内径(B1): 12毫米,公差为+0.050毫米 / +0.012毫米
    - 外径(OD): 28毫米,最大间隙直径32.0毫米
    - 宽度(W): 11毫米,公差为+0.076毫米 / -0.254毫米
    - 螺纹安装孔: M4
    - 平面对内孔距离(F): 24毫米
    - 扁平面对内孔(FB): 6毫米,推荐轴公差为+0.000毫米 / -0.013毫米
    - 锻造夹紧螺丝: M4 x 12,材料为18-8 300系列不锈钢
    - 内六角扳手尺寸: 3.0毫米
    - 安装扭矩: 2.5牛米
    - 材料规格: 303奥氏体,无磁性不锈钢
    - 温度范围: -40°F至350°F(-40°C至176°C)
    - 制造商: Ruland Manufacturing
    - 产地: 美国

    产品特点和优势


    1. 无损伤夹紧设计: 不会划伤轴表面,延长使用寿命。
    2. 高精度垂直度: TIR ≤ 0.05毫米,确保高精度应用。
    3. 高强度螺丝: 锻造螺丝符合DIN 912 12.9标准,提供卓越的固定力。
    4. 防腐蚀: 使用303不锈钢材料,经过特殊表面处理,防止咬合。

    应用案例和使用建议


    Ruland OF-MCL-12-SS广泛应用于各种工业和机械设备中,如精密仪器、自动化生产线和传动系统等。使用时需注意以下几点:
    - 在安装前清洁轴表面,并涂上薄薄一层润滑油。
    - 使用合适的工具,例如3.0毫米的内六角扳手进行安装和紧固。
    - 按照推荐的安装扭矩值进行紧固,避免过紧或不足导致失效。

    兼容性和支持


    - 该产品与其他使用相同尺寸标准的机械零件兼容。
    - 厂商提供详细的安装指南和技术支持服务,确保客户能够正确安装和维护。

    常见问题与解决方案


    1. 问题: 轴环不易紧固。
    - 解决方案: 检查轴表面是否有污物,确保使用正确的扭矩。
    2. 问题: 安装后轴环松动。
    - 解决方案: 检查螺丝是否拧紧到位,必要时重新调整。
    3. 问题: 轴环表面出现腐蚀。
    - 解决方案: 更换损坏的部分,并确保使用适当的润滑剂。

    总结和推荐


    综上所述,Ruland OF-MCL-12-SS凭借其出色的垂直度、高强度和优良的防腐蚀特性,在众多应用场合中表现出色。无论是机械制造还是自动化设备中,都能发挥重要作用。强烈推荐在需要高精度和可靠性要求的应用中使用此产品。

OF-MCL-12-SS参数

参数
长*宽*高 11mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-12-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-12-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-12-SS OF-MCL-12-SS数据手册

OF-MCL-12-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 220.5507
5+ ¥ 215.9511
10+ ¥ 209.4098
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
