OF-MCL-16-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 16mm轴直径, 一件, 夹紧螺丝, 黑色氧化, 碳钢, 34mm外径, 13mm宽度
供应商型号: 3188-OF-MCL-16-F-ND
供应商:
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-16-F

OF-MCL-16-F概述

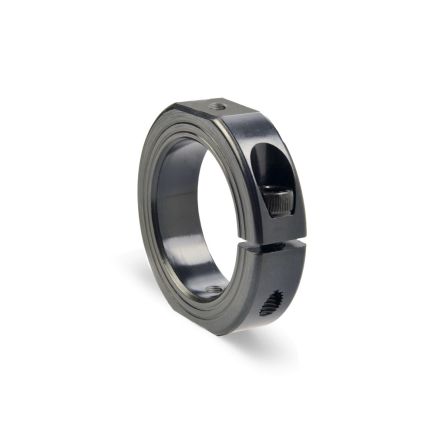

    Ruland OF-MCL-16-F 16mm Shaft Collar 技术手册

    产品简介


    Ruland OF-MCL-16-F 是一款专为工业机械和设备设计的一体式夹紧式轴套。它具有16mm的孔径、34mm的外径和13mm的宽度,适用于安装于直径16mm的轴上。此轴套具备一系列的功能,包括导向、间距控制、止动、固定组件和对齐组件,广泛应用于机械设备制造、自动化系统及各类工程应用中。

    技术参数


    - 孔径(B1):16 mm
    - 孔径公差:+0.050 mm / +0.012 mm
    - 外径(OD):34 mm
    - 最大净空直径(C):39.3 mm
    - 宽度(W):13 mm
    - 宽度公差:+0.076 mm / -0.254 mm
    - 螺纹安装孔:M5
    - 平面至孔距(FB):7 mm
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 钳口螺丝:M5 x 16
    - 螺丝材料:合金钢
    - 扳手尺寸:4.0 mm
    - 坐垫扭矩:9.5 Nm
    - 螺丝位置(R):12.50 mm
    - 螺丝数量:1个
    - 材料规范:1215碳钢棒
    - 工作温度范围:-40°F 到 350°F (-40°C 到 176°C)
    - 表面处理:热处理黑氧化,浸入萘油,离心干燥
    - 生产商:Ruland Manufacturing
    - 产地:美国
    - 重量:0.1349 磅
    - UPC编码:634529220795
    - 海关编码:8483.60.8000
    - 用途分类码:31162811

    产品特点和优势


    - 无损伤设计:采用夹紧式设计,不会损伤轴,易于安装和拆卸。
    - 高精度:严格控制垂直度(跳动误差小于0.05mm),确保设备运行时的高精度要求。
    - 坚固耐用:锻造螺丝满足DIN 912 12.9标准,确保高强度和长寿命。
    - 耐腐蚀性:经过黑氧化处理,提升防锈能力和表面光洁度。
    - 环保合规:符合RoHS3和REACH标准,适用于全球市场。

    应用案例和使用建议


    - 机械设备:在机械设备中用于定位、支撑和固定组件。
    - 自动化系统:适用于需要精确对齐和固定的自动化生产线。
    - 工程应用:适合各种复杂工况下的导向和定位需求。
    使用建议:
    1. 在安装前清洁轴套的内孔。
    2. 在轴表面涂抹一层轻质润滑油。
    3. 将轴套放置在所需位置后,使用4.0mm的扳手轻轻拧紧至轻微阻力。
    4. 进一步紧固直至达到推荐的9.5 Nm坐垫扭矩。

    兼容性和支持


    - 兼容性:适用于多种型号的16mm轴,可与同一系列的其他轴套和附件配套使用。
    - 制造商支持:由Ruland Manufacturing提供技术支持和服务保障,确保用户可以快速解决问题并获得满意的解决方案。

    常见问题与解决方案


    - 问题:安装过程中如何避免过度紧固导致轴套变形?
    - 解决方案:严格按照推荐的9.5 Nm坐垫扭矩进行紧固,避免过紧。
    - 问题:如何清洁轴套表面?
    - 解决方案:使用干净的布或刷子轻轻擦拭,避免使用腐蚀性的清洗剂。

    总结和推荐


    Ruland OF-MCL-16-F 是一款高性能、高精度的一体式夹紧式轴套,具有卓越的机械特性和广泛应用前景。其优秀的抗腐蚀性和可靠的安装效果使其成为工业机械和自动化系统的理想选择。强烈推荐给寻求高品质、高可靠性的工程师和技术人员。

OF-MCL-16-F参数

参数
长*宽*高 13mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-16-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-16-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-16-F OF-MCL-16-F数据手册

OF-MCL-16-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
