OF-MCL-35-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 35mm轴直径, 一件, 夹紧螺丝, 铝, 57mm外径, 15mm宽度
供应商型号: 1747123
供应商: 欧时
标准整包数: 1

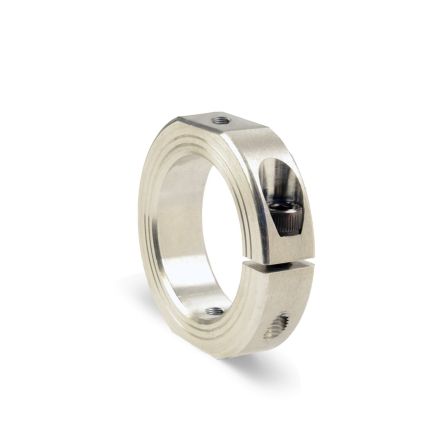

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-35-A

OF-MCL-35-A概述


    产品简介


    Ruland的OF-MCL-35-A是一款35mm内径的一体式卡簧,广泛应用于机械传动系统中。这款卡簧采用2024铝合金制成,具有出色的耐腐蚀性和机械强度。其独特的设计包括外径上的扁平面和螺纹孔,便于与其他组件连接。这款卡簧主要用于引导、间隔、定位、安装及组件对齐等场合,特别适用于需要高精度对准的应用环境。

    技术参数


    - 内径(B1): 35 mm,公差:+0.050 mm / +0.012 mm
    - 外径(OD): 57 mm
    - 最大间隙直径(C): 62.4 mm
    - 宽度(W): 15 mm,公差:+0.076 mm / -0.254 mm
    - 螺纹安装孔: M6
    - 两面之间距离(F): 50 mm
    - 平面到内径距离(FB): 7.5 mm
    - 推荐轴公差: +0.000 mm / -0.013 mm
    - 锻造卡簧螺丝: M6 x 18,材料为合金钢
    - 扭矩扳手尺寸: 5.0 mm
    - 安装扭矩: 16 Nm
    - 安装位置: 23.24 mm
    - 螺丝数量: 1个
    - 材料规格: 2024-T351铝合金棒
    - 工作温度范围: -40°F至225°F(-40°C至107°C)
    - 产地: 美国马萨诸塞州
    - 重量: 0.133磅

    产品特点和优势


    - 高强度铝合金: 2024-T351铝合金提供了出色的机械强度和耐腐蚀性,确保长期稳定运行。
    - 精密加工: 内径公差控制在极小范围内(+0.050 mm / +0.012 mm),保证了高精度对准。
    - 表面处理: 高光无电镀处理,增加了耐用性。
    - 无限调整: 无需对轴进行损伤即可轻松拆卸和重新调整。
    - 严格质量控制: 每个部件都经过严格的测试,符合DIN 912 12.9标准。

    应用案例和使用建议


    应用案例:
    - 设备制造: 常用于机械设备中的导向、间隔和装配。
    - 自动化设备: 作为齿轮、轴承和其他机械组件的对准装置。
    使用建议:
    - 在安装前确保清洁内径。
    - 使用推荐的扭矩扳手拧紧螺丝,以达到最佳固定效果。
    - 定期检查螺丝的紧固状态,避免松动导致的故障。

    兼容性和支持


    - 兼容性: 由于其标准化的M6螺纹孔,OF-MCL-35-A可与其他带有M6孔的标准配件兼容。
    - 支持: Ruland公司提供全面的技术支持和售后服务,确保用户能够正确使用和维护产品。

    常见问题与解决方案


    - 问题: 卡簧无法紧固到位。
    - 解决方案: 检查螺丝是否已损坏,如果损坏则更换新的螺丝。确保使用推荐的扭矩扳手进行安装。
    - 问题: 内径磨损严重。
    - 解决方案: 清洁内径并重新涂油。如有必要,可以更换新的卡簧。

    总结和推荐


    Ruland的OF-MCL-35-A是一颗高性能的一体式卡簧,以其卓越的设计、高精度的加工和出色的材料选择而著称。它非常适合需要高精度对准的应用环境,例如机械设备和自动化设备。虽然价格相对较高,但其可靠性和长期使用寿命使其成为值得投资的选择。强烈推荐给那些重视产品质量和精度的专业人士。

OF-MCL-35-A参数

参数
长*宽*高 15mm(宽度)
包装方式 袋装

OF-MCL-35-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-35-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-35-A OF-MCL-35-A数据手册

OF-MCL-35-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 26.1754 ¥ 221.182
5+ $ 25.6226 ¥ 216.5107
10+ $ 25.0698 ¥ 211.8394
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 221.18
