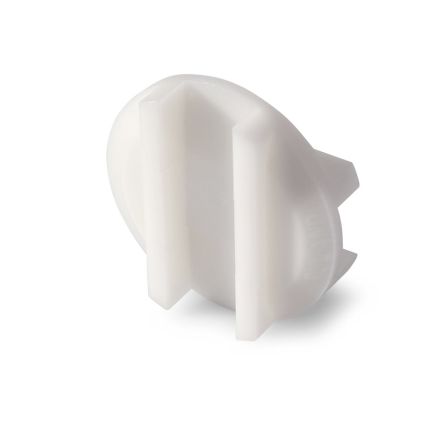

OD21/33-NL

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 33.3mm, 2.05Nm扭矩
供应商型号: 7458188
供应商: 海外现货
标准整包数: 5
RULAND MANUFACTURING 气动/液压/传动设备 OD21/33-NL

OD21/33-NL概述

    电子元器件产品技术手册

    1. 产品简介


    Ruland OD21/33-NL 是一款老姆耦合盘,适用于直径为 1.313 英寸(33.3 毫米)的轴。该耦合盘是三件套设计的一部分,由两个阳极氧化铝合金或不锈钢毂和一个中心盘组成。这种三件套设计允许非常灵活的耦合配置,可以轻松地将夹紧或螺纹固定毂与英制、公制、键槽和无键槽孔径结合在一起。OD21/33-NL 采用尼龙材料制造,具有优异的减震和缓冲性能。这种耦合盘可以处理各种形式的不对中,特别适用于高平行度不对中的应用场合(高达耦合外径的 10%)。它们的操作具有低轴承负载,保护敏感系统部件如轴承,并且具有平衡的设计,可以在高达 6,000 转/分钟的速度下减少振动。OD21/33-NL 符合 RoHS3 和 REACH 规范。

    2. 技术参数


    - 外径 (OD):1.313 英寸 (33.3 毫米)
    - 额定扭矩:18 英寸-磅 (2.03 牛米)
    - 静力断点扭矩:300 英寸-磅 (34.0 牛米)
    - 角向不对中:0.5°
    - 平行不对中:0.008 英寸 (0.20 毫米)
    - 最大平行不对中:0.131 英寸 (3.33 毫米)
    - 轴向运动:0.006 英寸 (0.15 毫米)
    - 扭转刚度:19.2 磅英寸/度 (2.17 牛米/度)
    - 转动惯量:0.00342 磅英寸² (1.000 X 10^-6 千克米²)
    - 最高转速:4,500 转/分钟
    - 全轴承支撑需求:需要
    - 零背隙:是
    - 机械保险丝:是
    - 温度范围:-10°F 至 130°F (-23°C 至 54°C)

    3. 产品特点和优势


    Ruland OD21/33-NL 的主要特点是其高度自定义的耦合能力,能够轻松适应多种不同类型的毂和孔径。尼龙材料的使用使得它具备出色的减震和缓冲性能,能够有效吸收冲击并减少振动。此外,它的平行不对中容许量高达耦合外径的 10%,这使其特别适合于需要高平行度不对中的应用场合。该产品的最大速度为 4,500 转/分钟,远高于一般工业标准,表现出色的性能和可靠性。

    4. 应用案例和使用建议


    Ruland OD21/33-NL 常用于需要高精度和平行度的应用场合,如精密传动系统、伺服电机和各种自动化设备。使用时,确保按照安装说明进行操作,特别是要正确校准轴的对中参数,并检查所有的安装紧固件是否达到推荐的预紧力矩。为了提高系统的稳定性,可以在轴和毂连接处使用键槽以增加扭矩容量。如果有任何疑问或需要进一步的技术支持,请联系 Ruland 的技术支持团队。

    5. 兼容性和支持


    Ruland OD21/33-NL 可以与多种不同型号的毂和驱动装置配合使用,具有良好的兼容性。Ruland 制造商提供全面的技术支持和售后服务,包括安装指导、故障排查和技术咨询。如有需要,可以通过官网上的联系方式获取更多帮助。

    6. 常见问题与解决方案


    1. 问题:如何正确校准轴的对中参数?
    - 解决办法:参照安装说明,确保轴的角向、平行和轴向不对中都在规定的范围内。

    2. 问题:如何确定最佳的预紧力矩?
    - 解决办法:请参考产品手册中的推荐值,并使用合适的工具如六角扳手来达到正确的预紧力矩。
    3. 问题:如何增加轴和毂连接处的扭矩容量?
    - 解决办法:在轴和毂连接处使用键槽以提供额外的扭矩容量。

    7. 总结和推荐


    Ruland OD21/33-NL 以其高度的自定义能力和出色的减震性能,在多种高精度应用场合中表现出色。其广泛的适用性和可靠的支持使其成为市场上极具竞争力的产品。我们强烈推荐使用这款产品,特别是在需要高精度和平行度的应用场合中。

OD21/33-NL参数

参数
长*宽*高 33.3mm*33.3mm*33.3mm
零件状态 在售
包装方式 袋装

OD21/33-NL厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
