OF-MSP-25-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 两件, 夹紧螺丝, 铝, 45mm外径, 15mm宽度
供应商型号: 1747150
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-25-A

OF-MSP-25-A概述

    Ruland OF-MSP-25-A 技术手册解析

    1. 产品简介

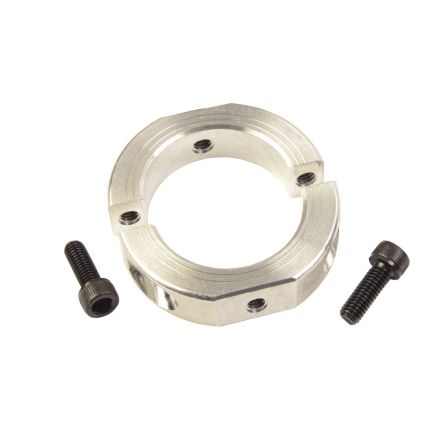

    Ruland OF-MSP-25-A 是一款用于机械系统的两件式夹紧型衬套,其内部直径为25mm,外径为45mm,宽度为15mm。该衬套采用机加工铝合金材料制造,具备表面平直度高和重复定位精度高的特点,主要用于引导、间距调节、停止、固定安装及组件对齐等用途。由于其具有优良的垂直度(TIR为≤0.05mm),因此非常适合用作轴承、齿轮等部件的负载面或机械止动器。

    2. 技术参数


    | 参数名称 | 值 |

    | 内孔直径(B1) | 25 mm |
    | 内孔公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 45 mm |
    | 最大间隙直径(C) | 52.1 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 螺纹安装孔 | M6 |
    | 平面到内孔距离(FB) | 8 mm |
    | 推荐间隙 | 1.590 in |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 锁紧螺丝材质 | 合金钢 |
    | 锁紧螺丝表面处理 | 黑色氧化处理 |
    | 安装力矩 | 16 Nm |
    | 锁紧螺丝位置(R) | 17.50 mm |
    | 锁紧螺丝数量 | 2个 |

    3. 产品特点和优势


    - 高精度垂直度: 垂直度可达≤0.05mm,确保良好的同轴度和安装精度。
    - 优异的装配稳定性: 可实现无损伤安装,并且能进行无限次调整。
    - 高强度锁定机制: 使用符合DIN 912标准的M6锁紧螺丝,具有超强的锁紧力。
    - 环保合规: 符合RoHS3和REACH标准,绿色环保。
    - 便捷的标识: 铝制产品上带有Ruland品牌标识及内径尺寸,便于识别。

    4. 应用案例和使用建议


    应用场景:
    - 机械定位装置:例如,作为齿轮箱、电动机或泵的中心支撑。
    - 自动化设备: 作为传送带系统的引导装置,确保稳定传输。
    - 机器人技术: 用作关节处的固定部件,保证结构稳定。
    使用建议:
    - 正确安装:遵循安装说明,在装入后使用5.0mm扳手将其固定至推荐的扭矩值。
    - 保持间隙:在安装过程中维持规定的1.590英寸的间隔距离,以避免因过紧而造成的应力集中。
    - 定期检查:应定期检查锁紧螺丝的状态,确保长期可靠运行。

    5. 兼容性和支持


    此款衬套适用于多种工业应用场合,兼容于大部分常见的机械设备。制造商提供了详尽的技术文档和支持服务,包括但不限于产品选型指南、安装手册以及故障排除指南。若遇到任何问题,客户可直接联系技术支持团队获取帮助。

    6. 常见问题与解决方案


    - 问题: 衬套出现松动现象
    - 解决方法: 确认是否已按照说明书达到推荐的安装扭矩。如果需要,重新安装并施加适当的力矩。
    - 问题: 螺丝损坏
    - 解决方法: 更换新的螺丝,并检查是否存在不当操作或过度紧固导致的磨损。

    7. 总结和推荐


    总体评价:
    Ruland OF-MSP-25-A 衬套凭借其独特的垂直度高、装配方便及耐用性强等特点,是机械工程领域的理想选择。特别适合那些对精度要求极高的场合,例如精密传动系统或高端自动化设备。
    推荐:
    对于需要高精度安装与定位的工程项目,我们强烈推荐使用Ruland OF-MSP-25-A衬套。其优越的质量和稳定的性能使其成为众多应用的理想之选。

OF-MSP-25-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-25-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-25-A数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-25-A OF-MSP-25-A数据手册

OF-MSP-25-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
