ENSP20-5MM-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 5mm轴直径, 两件, 夹紧螺丝, 20mm外径, 5.5mm宽度
供应商型号: 3188-ENSP20-5MM-SS-ND
供应商:
标准整包数: 1

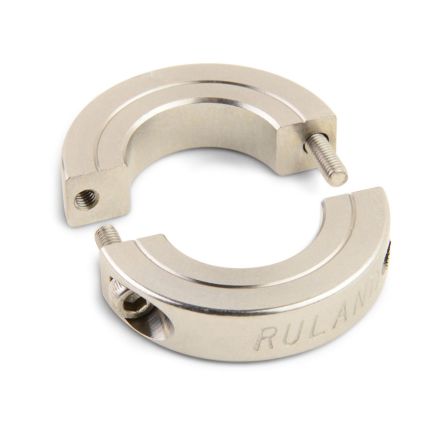

RULAND MANUFACTURING 气动/液压/传动设备 ENSP20-5MM-SS

ENSP20-5MM-SS概述


    产品简介


    Ruland ENSP20-5MM-SS 是一款用于薄型线材轴的应用场合的两件式薄型线轴套,具有5毫米的内孔直径(bore),外径为20毫米,宽度为5.5毫米。这款轴套采用303不锈钢制成,具备不损伤轴体、易于拆卸及无限调整的特点。ENSP20-5MM-SS通常被应用于导向、定位、间隔、安装及组件对齐等用途。由于轴套面与内孔的垂直度精度高(TIR ≤ 0.05毫米),它特别适用于作为负载面、机械止动点或者齿轮、轴承等组件的安装定位。

    技术参数


    - 内孔直径 (Bore, B1):5 mm
    - 内孔公差:+0.050 mm / +0.012 mm
    - 外径 (Outer Diameter, OD):20 mm
    - 最大间隙直径 (Clearance Diameter, C):21.50 mm
    - 宽度 (Width, W):5.5 mm
    - 宽度公差:+0.076 mm / -0.254 mm
    - 推荐间隙:1.19 mm
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 锻造卡扣螺丝尺寸:M2 x 6
    - 螺丝材质:18-8 300系列不锈钢
    - 六角扳手大小:1.5 mm
    - 座紧扭矩:0.36 Nm
    - 螺丝位置 (R):7.75 mm
    - 螺丝数量:2个
    - 材料规范:303奥氏体,无磁不锈钢
    - 表面处理:光亮,不电镀
    - 制造商:Ruland Manufacturing
    - 原产地:美国
    - 温度范围:-40°F至350°F(-40°C至176°C)
    - 重量:0.025500磅
    - UPC:634529138892
    - 关税代码:8483.60.8000
    - 国际标准分类码 (UNSPSC):31162811

    产品特点和优势


    ENSP20-5MM-SS 轴套采用坚固的303不锈钢材料,提供了优秀的耐腐蚀性。它的两片式设计可防止划伤轴体,并且具有很高的垂直精度,这对需要高度精确对准的应用非常重要。此轴套还经过严格的制造过程以确保其耐用性和性能。此外,ENSP20-5MM-SS 符合RoHS3和REACH标准,表明其在环境保护方面具有卓越表现。

    应用案例和使用建议


    ENSP20-5MM-SS 轴套广泛应用于机械工程和工业自动化领域,如机器人手臂、精密机械设备、传感器安装等。根据手册建议,在安装时要保持两个半环之间的间隙为1.19 mm,这有助于确保安装精度并最大化其功能。对于频繁使用的应用,定期检查轴套的垂直度并确保螺丝处于适当的紧固状态是必要的。

    兼容性和支持


    该轴套与各种标准轴兼容,适用于多种工业和机械应用。Ruland Manufacturing提供良好的售后服务和技术支持,包括产品维修、更换和咨询。制造商强调了其产品质量控制的重要性,并承诺在严格的条件下进行生产和检验。

    常见问题与解决方案


    1. 问题:如何正确安装ENSP20-5MM-SS?
    - 解决方法:按照手册提供的步骤,先清洁内孔,涂抹少量润滑油,然后将轴套套在预定的位置上,用1.5 mm六角扳手拧紧至0.36 Nm的推荐座紧扭矩。
    2. 问题:如何判断轴套是否已损坏?
    - 解决方法:定期检查轴套的垂直精度和螺丝紧固情况,如果发现明显的损坏或松动,则需要更换新的轴套。
    3. 问题:该轴套是否符合环保要求?
    - 解决方法:ENSP20-5MM-SS 符合RoHS3和REACH标准,这意味着它在制造过程中没有使用有害物质,符合环境保护要求。

    总结和推荐


    总的来说,Ruland ENSP20-5MM-SS 是一款高性能、高精度的轴套,尤其适合于需要精确对准和高耐用性的工业应用。它在设计和制造方面的卓越表现使其在市场上具备极强的竞争力。考虑到其优异的性能和可靠性,我们强烈推荐此款产品给所有寻求高质量轴套解决方案的专业用户。

ENSP20-5MM-SS参数

参数
长*宽*高 5.5mm(宽度)
零件状态 在售
包装方式 袋装

ENSP20-5MM-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
