OF-MCL-30-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 30mm轴直径, 一件, 夹紧螺丝, 不锈钢, 54mm外径, 15mm宽度
供应商型号: 1747122
供应商: 海外现货
标准整包数: 1

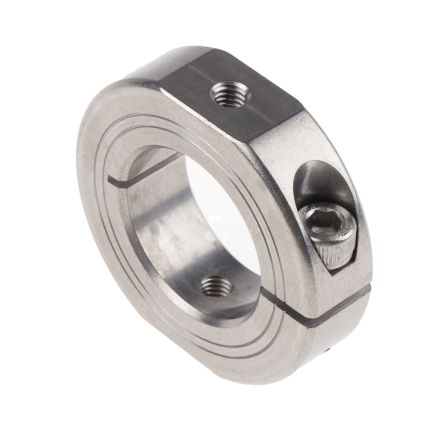

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-30-SS

OF-MCL-30-SS概述

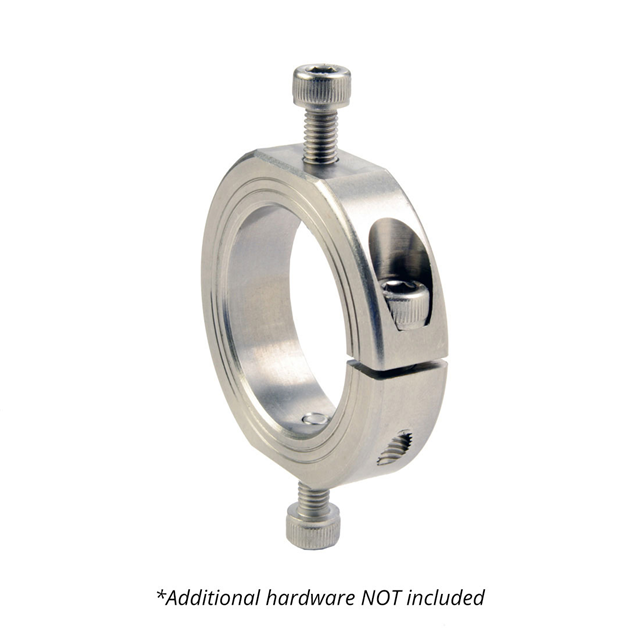

    Ruland OF-MCL-30-SS 30mm Shaft Collar 技术手册

    产品简介


    Ruland OF-MCL-30-SS 是一款采用一整块材料制造的一体式紧定套(Shaft Collar),设计用于30毫米直径的轴。该产品广泛应用于机械工程领域,尤其在需要对轴进行定位、引导、间距控制和组件安装的场合。它的设计旨在避免对轴表面造成损伤,方便拆卸,并且可以无限次调整。OF-MCL-30-SS 主要应用于指导、间隔、停止、安装和组件对齐等方面。

    技术参数


    - 内径(B1):30毫米,公差+0.050毫米/+0.012毫米
    - 外径(OD):54毫米
    - 最大清晰直径(C):59.2毫米
    - 宽度(W):15毫米,公差+0.076毫米/-0.254毫米
    - 孔径(F):50毫米
    - 面到孔的距离(FB):10毫米
    - 螺钉材料:18-8 300系列不锈钢
    - 螺纹尺寸:M6 x 18
    - 密封扭矩:9.6牛米
    - 螺钉位置(R):21.49毫米
    - 螺钉数量:1个
    - 温度范围:-40°F至350°F(-40°C至176°C)

    产品特点和优势


    Ruland OF-MCL-30-SS 的独特之处在于其一体化设计,没有接缝,保证了结构的坚固性和耐用性。此外,它采用了锻造紧固螺钉,性能超过DIN 912 12.9标准,确保了最大的紧固力。其优秀的平行度和垂直度(TIR为≤0.05毫米)对于保证机械精度和减少振动至关重要。OF-MCL-30-SS 使用303不锈钢制成,具有出色的耐腐蚀性能,而且经过特殊表面处理以防止咬合。

    应用案例和使用建议


    Ruland OF-MCL-30-SS 常用于各种机械设备中,例如传送带系统、机器人手臂和自动化生产线。由于其出色的稳定性,它还适用于精密仪器中,如医疗设备和航空航天部件。在实际应用中,使用前应清洁内孔并涂上轻质润滑油,以确保正确的装配和长期运行。

    兼容性和支持


    该产品完全兼容符合M6螺纹规格的标准硬件。Ruland Manufacturing提供了详尽的技术支持和售后服务,包括安装指南和维护建议。此外,所有产品均符合RoHS3和REACH标准,且在位于美国马萨诸塞州马尔伯勒的工厂生产。

    常见问题与解决方案


    - Q: 安装时如何判断是否达到正确的扭矩?
    - A: 使用5.0毫米扭矩扳手,按照推荐的9.6牛米扭矩紧固螺钉。
    - Q: 如何选择合适的轴径?
    - A: 推荐的轴公差为+0.000毫米/-0.013毫米,选择内径为30毫米的轴。

    总结和推荐


    总体而言,Ruland OF-MCL-30-SS 30mm Shaft Collar 在结构稳定性和耐久性方面表现出色。其紧凑的设计、卓越的平行度和垂直度以及广泛的适用范围使其成为工业应用中的理想选择。强烈推荐在需要高精度和可靠性的应用场景中使用此产品。
    这篇文章总结了Ruland OF-MCL-30-SS的技术手册内容,涵盖了产品简介、技术参数、特点和优势、应用案例及建议、兼容性和支持以及常见问题和解决方案。希望这能帮助您更好地理解和应用这款高性能的紧定套产品。

OF-MCL-30-SS参数

参数
长*宽*高 15mm(宽度)
包装方式 袋装

OF-MCL-30-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-30-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-30-SS OF-MCL-30-SS数据手册
