OF-MCL-25-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 一件, 夹紧螺丝, 黑色氧化, 碳钢, 45mm外径, 15mm宽度
供应商型号: 1747116
供应商: 海外现货
标准整包数: 1

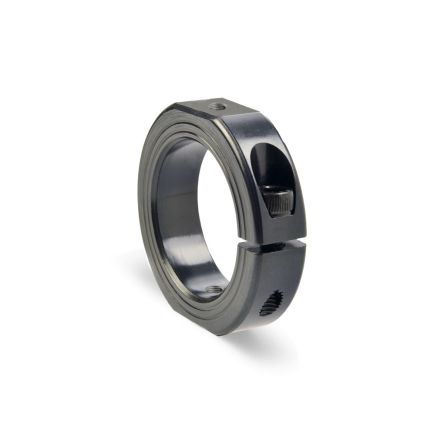

RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-25-F

OF-MCL-25-F概述

    Ruland OF-MCL-25-F 25mm Shaft Collar 技术手册

    1. 产品简介


    Ruland OF-MCL-25-F 是一款直径为25毫米的一体式夹紧式法兰轴套,适用于多种机械工程应用。这款轴套设计独特,具备多种安装方式,如扁平侧面和螺纹孔,可用于安装其他轴套或相邻部件。它广泛应用于引导、间距设定、停止、安装及组件对齐等方面。此外,其优异的设计确保了其在高负载下的稳定性和耐久性。

    2. 技术参数


    - 公称直径(OD): 45毫米
    - 宽度(W): 15毫米
    - 内径(B): 25毫米(公差:+0.050毫米 / +0.012毫米)
    - 最大外径(C MAX): 52.1毫米
    - 螺纹安装孔: M6
    - 贯穿平坦距离: 41毫米
    - 锻造夹紧螺丝: M6x16
    - 螺丝材料: 合金钢
    - 六角扳手尺寸: 5.0毫米
    - 座位扭矩: 16牛米
    - 螺丝位置: R 17.50毫米
    - 螺丝数量: 1个
    - 材料规格: 1215碳钢棒料
    - 温度范围: -40°F到350°F (-40°C到176°C)
    - 产地: 美国

    3. 产品特点和优势


    - 非破坏性夹紧设计: 避免损伤轴表面,易于拆卸且无限次调整。
    - 卓越的垂直度控制: 面对孔的垂直度(TIR≤0.05毫米),对于用作负载面、机械停止或用于安装齿轮或轴承时至关重要。
    - 精密加工: 从实心棒料机加工而成,确保无毛刺且表面光滑。
    - 高质量材料: 使用1215无铅钢,并采用独特的黑氧化处理工艺,增强了持握力并抗腐蚀。
    - 符合环保标准: RoHS2和REACH合规。

    4. 应用案例和使用建议


    - 典型应用场景: 指引、定位、间隔设置、机械装配及轴承或齿轮固定。
    - 使用建议: 在高负载工况下,定期检查螺丝的紧固情况以确保最佳性能。使用指定的六角扳手进行操作,确保正确的扭矩值。

    5. 兼容性和支持


    - 兼容性: OF-MCL-25-F可以与其他带有相同M6螺纹孔的法兰件兼容。
    - 支持服务: 厂商提供详细的技术文档、安装指南及售后服务,保证长期使用效果。

    6. 常见问题与解决方案


    - 问题1: 螺丝松动。
    - 解决方案: 使用推荐的六角扳手和扭矩值重新紧固螺丝。
    - 问题2: 安装后出现异常磨损。
    - 解决方案: 检查是否有不适当的载荷施加在轴套上,如有必要,需重新评估并调整负载分布。

    7. 总结和推荐


    Ruland OF-MCL-25-F 轴套凭借其卓越的设计、材料质量和严格的质量控制,在众多应用场合中表现出色。它的非破坏性夹紧设计、出色的垂直度控制和高耐用性使其成为工业应用的理想选择。强烈推荐在需要精确安装和可靠支撑的机械系统中使用此产品。

OF-MCL-25-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-25-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-25-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-25-F OF-MCL-25-F数据手册

OF-MCL-25-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
