OF-MSP-25-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 25mm轴直径, 两件, 夹紧螺丝, 不锈钢, 45mm外径, 15mm宽度
供应商型号: 1747153
供应商: 欧时
标准整包数: 1

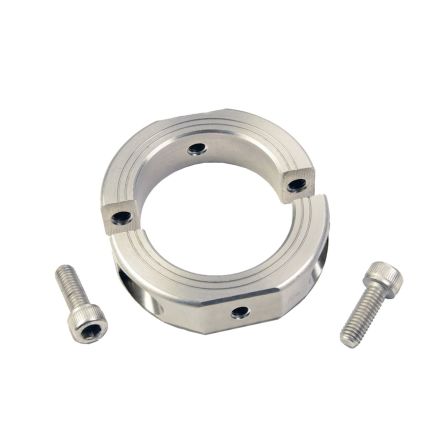

RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-25-SS

OF-MSP-25-SS概述

    Ruland OF-MSP-25-SS Shaft Collar 技术手册

    产品简介


    Ruland OF-MSP-25-SS 是一款具有25mm孔径的两片式夹紧型轴环,外径(OD)为45mm,宽度为15mm。这款轴环带有外径平底和螺纹安装孔,用于将轴环彼此连接或与相邻组件连接。它采用无损伤、易于拆卸的设计,适合多种安装场景。该产品广泛应用于引导、间距调整、停止定位、固定及组件对齐。制造设备制造商可以从其严格的垂直度公差(跳动误差≤0.05mm)中受益,这种垂直度对于作为负载面、机械止位或齿轮、轴承等组件安装时的对齐至关重要。

    技术参数


    - 孔径(B1):25 mm
    - 孔径公差:+0.050 mm / +0.012 mm
    - 外径(OD):45 mm
    - 最大间隙直径(C):52.1 mm
    - 宽度(W):15 mm
    - 宽度公差:+0.076 mm / -0.254 mm
    - 螺纹安装孔:M6
    - 平面到孔的间距(FB):8 mm
    - 推荐间隙:1.590英寸
    - 推荐轴公差:+0.000 mm / -0.013 mm
    - 钢制夹紧螺丝:M6 x 16
    - 螺丝材料:18-8 300系列不锈钢
    - 螺丝规格:DIN 912 12.9标准
    - 螺丝处理:亮光表面处理
    - 螺丝位置(R):17.50 mm
    - 螺丝数量:2个
    - 材料规范:303奥氏体不锈钢
    - 温度范围:-40°F至350°F(-40°C至176°C)
    - 质量:0.2456磅

    产品特点和优势


    - 垂直度公差优异,确保高精度对齐。
    - 采用夹紧式设计,不会损坏轴。
    - 适用于多种应用场合,如引导、间隔、定位、安装等。
    - 采用坚固耐用的材料和工艺,提高使用寿命。
    - 高强度螺丝,确保牢固固定。
    - 美国制造,符合RoHS3和REACH标准。

    应用案例和使用建议


    OF-MSP-25-SS 常见于机械设备中,用于引导和定位运动部件。例如,在数控机床中,它可以用来固定旋转轴。为了确保最佳性能,安装时需要注意以下几点:
    - 清洁轴孔,避免杂质影响性能。
    - 在轴上涂一层薄薄的润滑油,以便更容易安装。
    - 保持两个半部分之间的间隙为1.590英寸。
    - 使用5.0 mm内六角扳手将螺丝拧紧至9.6 Nm的推荐扭矩值。

    兼容性和支持


    - 与各种M6螺丝孔的机械兼容。
    - 厂商提供详细的技术文档和安装指南。
    - 具备完善的售后服务和支持体系。

    常见问题与解决方案


    1. 螺丝松动
    - 解决方法:重新拧紧螺丝至9.6 Nm的推荐扭矩。
    2. 轴环与轴配合不良
    - 解决方法:检查并清洁轴孔,确保孔径公差符合要求。
    3. 轴环表面生锈
    - 解决方法:使用适当的防锈剂处理。

    总结和推荐


    综上所述,Ruland OF-MSP-25-SS 轴环是一款高性能的产品,具有出色的垂直度公差、坚固耐用的材料和可靠的安装方式。其广泛的应用范围使其成为众多行业理想的解决方案。强烈推荐使用此款产品,特别是在需要精确对齐和稳定安装的应用场景中。

OF-MSP-25-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-25-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MSP-25-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MSP-25-SS OF-MSP-25-SS数据手册

OF-MSP-25-SS封装设计

查看详情并下载
Symbol
Footprint
3D Model
