OF-MSP-40-A

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 40mm轴直径, 两件, 夹紧螺丝, 铝, 60mm外径, 15mm宽度
供应商型号: 1747163
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MSP-40-A

OF-MSP-40-A概述


    产品简介

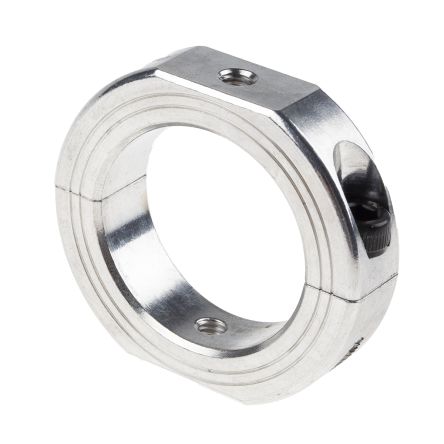

    Ruland OF-MSP-40-A 铝合金两片式夹紧式轴套
    Ruland OF-MSP-40-A 是一款专为机械工程设计的铝合金两片式夹紧式轴套。这款产品拥有40毫米的内径,60毫米的外径和15毫米的宽度,具备安装孔和平面,用于连接轴套或相邻组件。其独特的设计使其在引导、间距控制、停止定位、安装以及组件对齐等方面发挥重要作用。

    技术参数


    | 参数 | 规格 |

    | 内径(B1) | 40 mm |
    | 内径公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 60 mm |
    | 清理直径(C) | 最大值 65.6 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 螺纹安装孔 | M6 |
    | 平面对内径距离(F) | 55 mm |
    | 平面对内径距离(FB) | 7.5 mm |
    | 推荐间隙 | 1.590 in |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 锻造夹紧螺丝 | M6 x 18 |
    | 螺丝材料 | 合金钢 |
    | 螺丝型号 | DIN 912 12.9 |
    | 螺丝位置(R) | 24.99 mm |
    | 材料规范 | 2024-T351 铝合金棒材 |
    | 工作温度范围 | -40°F 至 225°F (-40°C 至 107°C) |
    | 重量 | 0.1391 lbs |

    产品特点和优势


    Ruland OF-MSP-40-A 采用了两片式夹紧设计,能够在不损伤轴的情况下进行安装和调整。该设计确保了紧固力的稳定性,能够轻松拆卸且可以无限次调节。此外,该产品拥有严格控制的面到内径垂直度(TIR 为 ≤0.05 mm),这对于作为载荷支撑面、机械停止点或用于齿轮、轴承等组件的安装至关重要。

    应用案例和使用建议


    OF-MSP-40-A 在多个领域得到广泛应用,例如工业自动化设备、机械制造、精密仪器等。例如,在自动化生产线中,这种轴套可用于组件定位和固定。在使用时,确保按照说明将夹紧螺丝拧至推荐的扭矩(16 Nm),以保持稳定性和避免损坏。建议在安装前清洁内径并涂上轻质油,以确保良好的配合效果。

    兼容性和支持


    该产品符合RoHS3和REACH标准,保证了环保和安全性。它采用美国进口的优质2024-T351铝合金材料制成,并在马萨诸塞州工厂生产,具有高度的一致性和可靠性。Ruland公司提供全方位的技术支持和售后服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:如何正确安装夹紧螺丝?
    - 解决方案: 使用5.0 mm的内六角扳手,将螺丝拧至推荐的16 Nm扭矩。确保在拧紧时感觉到轻微阻力,以确保安装牢固。

    2. 问题:内径尺寸不一致怎么办?
    - 解决方案: 检查内径是否在规定的公差范围内。如果不在,重新检查安装步骤或更换轴套。

    总结和推荐


    综上所述,Ruland OF-MSP-40-A 是一款高性能、可靠且易于使用的轴套产品。其独特的设计和优良的材质使其在多种应用场合下表现出色。对于需要高精度和耐用性的机械应用,强烈推荐使用该产品。

OF-MSP-40-A参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MSP-40-A厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。
