OF-MCL-35-SS

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 35mm轴直径, 一件, 夹紧螺丝, 不锈钢, 57mm外径, 15mm宽度
供应商型号: 1747126
供应商: 海外现货
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-35-SS

OF-MCL-35-SS概述

    电子元器件产品技术手册:Ruland OF-MCL-35-SS

    产品简介

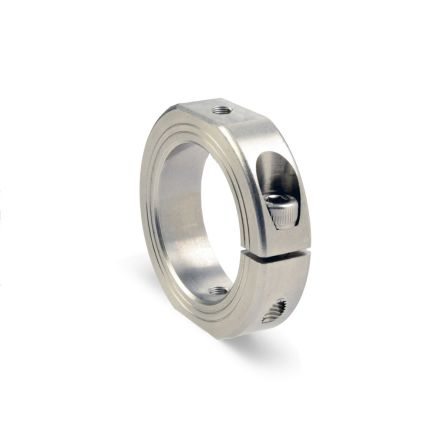

    Ruland OF-MCL-35-SS 是一款专为精密机械设计的一体式钳口式轴环(Shaft Collar),其主要用途是用于引导、定位、停顿、安装及组件对齐。这款轴环采用303不锈钢材料制造,适用于多种工业应用场景,如机械设备、自动化系统和机器人技术等。其独特的设计使其成为机械工程师和设备制造商的理想选择。

    技术参数


    - 轴径(Bore, B1): 35 mm,公差范围:+0.050 mm / +0.012 mm
    - 外径(Outer Diameter, OD): 57 mm
    - 最大清空直径(Clearance Diameter, C): 62.4 mm
    - 宽度(Width, W): 15 mm,公差范围:+0.076 mm / -0.254 mm
    - 螺纹安装孔(Threaded Mounting Hole): M6
    - 扁平面间距(Distance Across Flats, F): 50 mm
    - 扁平面到内孔距离(Flat to Bore FB): 7.5 mm
    - 推荐轴公差(Recommended Shaft Tolerance): +0.000 mm / -0.013 mm
    - 紧固螺钉(Forged Clamp Screw): M6 x 18
    - 紧固螺钉材质(Screw Material): 18-8 300系列不锈钢
    - 螺丝规格(Hex Wrench Size): 5.0 mm
    - 螺丝表面处理(Screw Finish): 光亮处理
    - 定位扭矩(Seating Torque): 9.6 Nm
    - 螺丝位置(Screw Location (R)): 23.24 mm
    - 螺丝数量(Number of Screws): 1个
    - 材料规格(Material Specification): 303奥氏体不锈钢
    - 工作温度范围(Temperature): -40°F 到 350°F(-40°C 到 176°C)
    - 重量(Weight): 0.359100 lbs
    - 原产国(Country of Origin): 美国

    产品特点和优势


    - 精确加工:垂直度(TIR)控制在±0.05 mm以内,确保安装过程中具有高精度。
    - 防损设计:一体式钳口设计不会损伤轴面,易于拆装且调整灵活。
    - 高强度紧固件:螺丝经过锻造和处理,符合DIN 912 12.9标准,保证最大夹紧力。
    - 耐腐蚀:采用303不锈钢材料,经过特殊表面处理,防止咬合。

    应用案例和使用建议


    - 应用案例:广泛应用于机械传动系统、传感器固定、自动化生产线等领域。
    - 使用建议:
    - 在安装前请清洁轴环内孔,确保无尘、无油污。
    - 安装时需轻轻涂抹一层轻质润滑油于轴上,以减小摩擦力。
    - 使用5.0 mm的内六角扳手拧紧螺丝至轻微阻力感,再用同规格扭矩扳手进一步调整至9.6 Nm的标准扭矩。

    兼容性和支持


    - 兼容性:可与各种常用直径的轴配合使用。
    - 厂商支持:Ruland公司提供详尽的产品手册和技术支持服务。

    常见问题与解决方案


    - Q1: 轴环在使用中出现松动怎么办?
    - A1: 可能是因为螺丝没有完全达到推荐扭矩值,请使用指定扭矩扳手重新校准。
    - Q2: 轴环无法准确对齐轴心线怎么办?
    - A2: 检查轴的公差是否符合要求,必要时请重新测量并校正。

    总结和推荐


    Ruland OF-MCL-35-SS凭借其卓越的设计理念、优质的材料选择以及可靠的机械性能,在各类工业自动化项目中展现出极高的应用价值。无论是作为机械定位装置还是作为组件固定工具,都能有效提升整体系统的稳定性和可靠性。因此,强烈推荐给需要此类产品的机械工程师和设备制造商们。

OF-MCL-35-SS参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-35-SS厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-35-SS数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-35-SS OF-MCL-35-SS数据手册
