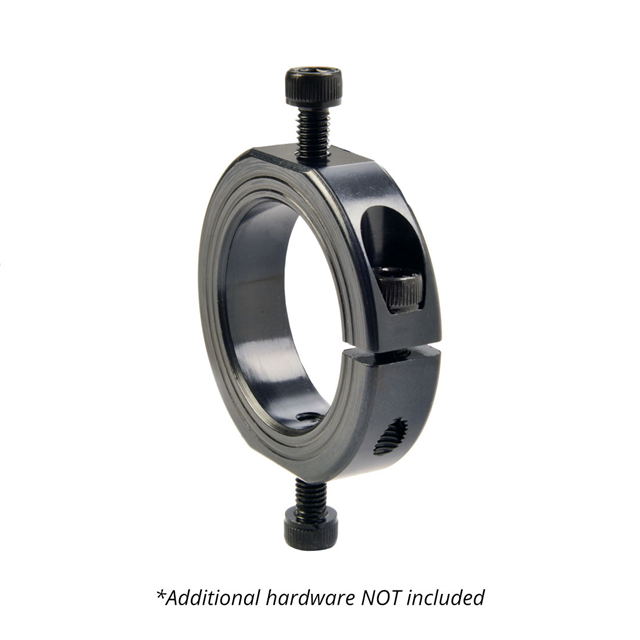

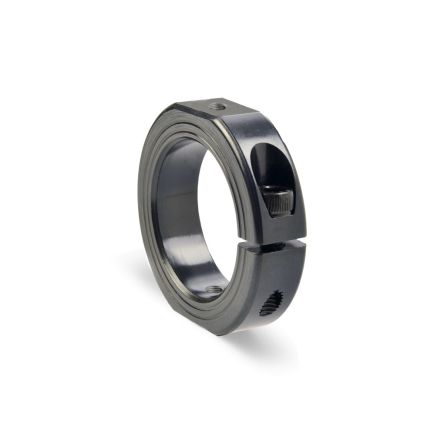

OF-MCL-20-F

产品分类: 气动/液压/传动设备
产品描述: Ruland 轴环, 20mm轴直径, 一件, 夹紧螺丝, 黑色氧化, 碳钢, 40mm外径, 15mm宽度
供应商型号: 1747112
供应商: 欧时
标准整包数: 1
RULAND MANUFACTURING 气动/液压/传动设备 OF-MCL-20-F

OF-MCL-20-F概述


    产品简介




    Ruland公司的OF-MCL-20-F是一款20mm轴套,采用整体式夹紧设计。这款轴套在机械行业中广泛用于引导、间距调整、定位、安装以及组件对齐。它的主要功能是保持轴的正确位置,防止移动,从而确保机械系统的稳定运行。这种轴套尤其适用于那些需要高度精确的装配过程,如汽车制造、机器人技术和自动化系统等领域。


    技术参数




    | 参数 | 值 |
    |------------------------|-------------|
    | 轴孔直径(B1) | 20 mm |
    | 轴孔公差 | +0.050 mm / +0.012 mm |
    | 外径(OD) | 40 mm |
    | 清除直径(C)最大值 | 47.4 mm |
    | 宽度(W) | 15 mm |
    | 宽度公差 | +0.076 mm / -0.254 mm |
    | 螺纹安装孔 | M6 |
    | 平面到轴孔距离(FB) | 8 mm |
    | 推荐轴公差 | +0.000 mm / -0.013 mm |
    | 钢制螺丝材料 | 合金钢 |
    | 扭矩扳手尺寸 | 5.0 mm |
    | 安装扭矩 | 16 Nm |
    | 材料规格 | 1215碳钢条 |
    | 工作温度范围 | -40°F到350°F(-40°C到176°C) |


    产品特点和优势




    OF-MCL-20-F具备许多独特的功能和优势。首先,其夹紧设计不会损伤轴表面,便于拆卸且可无限调节。此外,这款轴套经过严格的工艺处理,以保证出色的配合、表面光洁度和持力性能。轴套还具有很高的对准精度,这对于机械负载、机械停止或齿轮/轴承安装至关重要。另外,Ruland公司为其产品采用了一系列专有处理技术,如热黑氧化处理,可以提高抗腐蚀能力并增强保持力。同时,轴套符合RoHS3和REACH标准,表明其在环保方面也达到了行业领先水平。


    应用案例和使用建议




    OF-MCL-20-F通常应用于需要高精度定位的机械设备中,如汽车传动系统、工业机器人和自动装配线。为了确保最佳性能,在安装时应先清洁轴孔,并涂抹一层薄油,以减少摩擦。将轴套滑入指定位置后,用5.0mm的扭矩扳手拧紧螺钉至16Nm的推荐扭矩。如果在安装过程中遇到任何问题,例如螺钉松动或轴套移位,可以通过重新拧紧或重新安装来解决问题。对于长期使用或高温环境下的维护,建议定期检查轴套的磨损情况,并根据需要进行更换。


    兼容性和支持




    该产品与大多数标准机械部件兼容,但需要根据具体的应用场景选择合适的安装硬件。Ruland公司提供全面的技术支持和售后服务,包括在线资源、电话咨询以及现场技术支持。如果您在安装或使用过程中遇到任何问题,都可以联系Ruland公司的客服团队寻求帮助。此外,您还可以访问Ruland公司的官方网站获取更多关于产品的详细信息和使用指南。


    常见问题与解决方案




    | 问题 | 解决方案 |
    |-------------------------------|--------------------------------------------|
    | 轴套无法固定在轴上 | 确保轴表面清洁,并使用推荐的润滑剂进行润滑 |
    | 安装过程中螺钉松动 | 使用适当的扭矩扳手,并严格按照推荐的扭矩值进行安装 |
    | 在高温环境中轴套发生腐蚀 | 定期检查并更换损坏的轴套,确保其处于良好的工作状态 |
    | 安装时轴套发生变形 | 检查轴的直线度和尺寸公差,确保它们符合轴套的设计要求 |


    总结和推荐




    综上所述,Ruland的OF-MCL-20-F是一款高性能的一体式夹紧型轴套,适用于多种机械应用。它在精确度、耐用性和兼容性方面表现优异,是机械工程师在高精度应用场景中的理想选择。考虑到其出色的设计、可靠的性能以及完善的售后服务,我们强烈推荐使用这款产品。

OF-MCL-20-F参数

参数
长*宽*高 15mm(宽度)
零件状态 在售
包装方式 袋装

OF-MCL-20-F厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OF-MCL-20-F数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OF-MCL-20-F OF-MCL-20-F数据手册

OF-MCL-20-F封装设计

查看详情并下载
Symbol
Footprint
3D Model
