OD21/33-AT

产品分类: 气动/液压/传动设备
产品描述: Ruland 联轴器弹性体, 用于滑块联轴器, 33.3mm, 8Nm扭矩
供应商型号: 7458162
供应商: 海外现货
标准整包数: 5
RULAND MANUFACTURING 气动/液压/传动设备 OD21/33-AT

OD21/33-AT概述


    产品简介

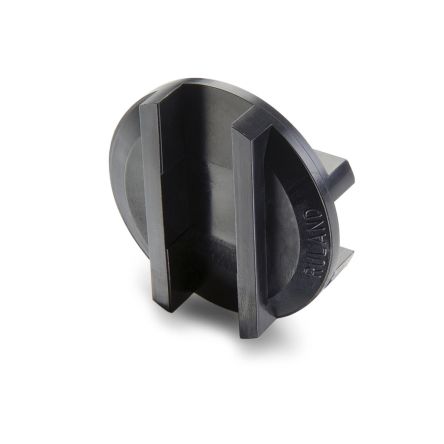

    Ruland OD21/33-AT Oldham Coupling Disk
    Ruland的OD21/33-AT是一款专门设计用于直径为1.313英寸(33.3毫米)的法兰的Oldham联轴器盘。它采用丙烯酸酯(Acetal)材料制成,具有零反冲特性和高扭转刚度。该产品作为三件套设计的一部分,与两个阳极氧化铝或不锈钢法兰结合使用,能够轻松组合夹紧或螺纹固定法兰,并适用于英制和公制、键槽和无键槽的孔径。OD21/33-AT特别适合高平行度偏差的应用场合,是精密机械传动系统中重要的零部件。

    技术参数


    - 外径(OD): 1.313英寸(33.3毫米)
    - 额定扭矩: 70英寸磅(8.00牛米)
    - 静止破坏扭矩: 350英寸磅(39.5牛米)
    - 角度偏移能力: 0.5°
    - 平行偏移能力: 0.008英寸(0.20毫米)
    - 最大平行偏移: 0.131英寸(3.33毫米)
    - 轴向运动: 0.006英寸(0.15毫米)
    - 扭转刚度: 111.1磅英寸/度(12.66牛米/度)
    - 转动惯量: 0.00445磅英寸²(1.303×10^-6千克米²)
    - 最大转速: 4,500转/分钟
    - 需要全轴承支撑: 是
    - 零反冲: 是
    - 机械保险丝: 是
    - 制造国家: 美国
    - 温度范围: -10°F到150°F(-23°C到65°C)

    产品特点和优势


    - 高扭矩承受能力: 额定扭矩达到70英寸磅,确保在高负载情况下稳定运行。
    - 高扭转刚度: 111.1磅英寸/度的高扭转刚度确保最小的扭转变形,从而提高了系统的整体精度。
    - 低振动设计: 平衡的设计使其在最高6000转/分钟的转速下仍然保持低振动水平。
    - 适用性广泛: 可以轻松适应不同尺寸的法兰和孔径,且具有很高的抗偏移能力。
    - 环保合规: 符合RoHS3和REACH标准,确保在欧洲市场的合规性。
    - 零反冲特性: 确保传输过程中的精确性和稳定性,没有延迟和损失。
    - 机械保险丝功能: 在异常情况下提供额外的安全保护。

    应用案例和使用建议


    应用案例
    1. 工业自动化设备: 适用于需要高精度传动的工业自动化设备中,如机器人手臂、传送带系统等。
    2. 精密测量仪器: 适用于高精度测量仪器,如光学检测设备、测微计等。
    3. 医疗设备: 用于医疗成像设备和其他需要精确传动的医疗设备中。
    使用建议
    1. 安装时要确保精确对准: 在安装过程中,一定要注意法兰的精确对准,避免因偏心而引起的震动和磨损。
    2. 正确调整平行偏移: 按照手册中描述的方法逐步调整平行偏移,确保连接部件的准确对接。
    3. 关注扭矩限制: 虽然额定扭矩很高,但用户需要根据实际情况适当降低扭矩使用,以免超出材料的物理极限导致损坏。

    兼容性和支持


    - 兼容性: 与Ruland生产的多种规格法兰兼容,同时也可与其他品牌的法兰配合使用,提供了广泛的兼容性选择。
    - 制造商支持: Ruland Manufacturing提供了全面的技术支持和售后服务,包括安装指导、故障排除等,确保用户在使用过程中得到及时帮助。

    常见问题与解决方案


    - 问题: 如何处理在高负载情况下出现的滑动现象?
    - 解决方案: 确保正确的扭矩设置,必要时使用键槽增加扭矩承载能力。如果问题持续存在,请联系技术支持寻求进一步帮助。
    - 问题: 安装过程中如何避免偏心问题?
    - 解决方案: 在安装前仔细检查法兰和轴的同心度,确保两者的精确对齐。遵循安装手册中的步骤进行操作,逐步调整对准度。
    - 问题: 如何确定合适的安装扭矩?
    - 解决方案: 严格按照制造商推荐的扭矩值进行安装。在不确定的情况下,可以联系Ruland的客服获取专业建议。

    总结和推荐


    总的来说,Ruland的OD21/33-AT是一款高性能的Oldham联轴器盘,具有高扭矩承受能力、高扭转刚度、低振动设计和广泛的适用性。其优异的产品质量和出色的性能使其成为高精度机械传动系统的理想选择。建议在需要高精度和可靠性的应用场景中使用此产品。对于需要高扭矩和高精度的系统,此联轴器盘是值得推荐的选择。

OD21/33-AT参数

参数
长*宽*高 33.3mm*33.3mm*33.3mm
零件状态 在售
包装方式 袋装

OD21/33-AT厂商介绍

Ruland Manufacturing是一家美国公司,专注于制造精密的机械部件,包括轴、联轴器、定位销和定位块等。公司的产品主要分为以下几类:

1. 轴和轴套:用于各种机械和设备中,提供精确的定位和旋转功能。
2. 联轴器:用于连接两个旋转轴,以传递扭矩并允许一定程度的轴向、径向和角向偏差。
3. 定位销和定位块:用于固定和定位机械部件,确保精确的装配和操作。

Ruland Manufacturing的产品广泛应用于****、汽车、工业自动化、医疗设备和能源等多个领域。公司的优势在于:

- 精密制造:提供高精度的机械部件,满足严格的工业标准。
- 定制服务:能够根据客户需求定制产品,提供个性化解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和耐用性。
- 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

Ruland Manufacturing以其高质量的产品和专业的服务,在精密机械部件制造领域享有良好的声誉。

OD21/33-AT数据手册

厂牌 PDF简要描述 下载
RULAND MANUFACTURING 气动/液压/传动设备 RULAND MANUFACTURING OD21/33-AT OD21/33-AT数据手册

OD21/33-AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
